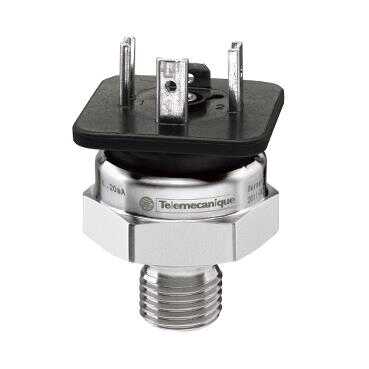

| Ürün serisi | Telemecanique Pressure sensors XM |
|---|---|
| Ürün ya da bileşen tipi | Elektronik basınç sensörleri |
| Basınç sensör tipi | Basınç iletici |
| basınç sensör adı | XMLP |
| elektrikli devre tipi | Kontrol devresi |
| Pressure rating | 400 bar |
| yerel ekran | Olmadan |
| kontrollü sıvı | Taze su (0…120 °C) Hava (-30…120 °C) Hidrolik yağ (-30…120 °C) Gaz (-30…120 °C) Soğutma sıvısı (-30…120 °C) |
| sıvı bağlantı türü | G 1/4A (erkek) 'e uygunDIN 3852-A |
| elektrikli bağlantı | 1 erkek konnektör EN 175301-803-A (DIN43650 hariç) 3 pim |
| [Us] nominal besleme gerilimi | 12...24 V DC SELV (gerilim limitleri: 8…30 V) |
| akım tüketimi | < 20 mA |
| çıkış sinyalinin tipi | Analog |
| analog çıkış fonksiyonu | 4...20 mA, 2 telli |
| Set başına Miktar | 40'lı set |
| ambalaj tipi | Grup |
| basınç ayar aralığı | 0…400 bar |
|---|---|
| maksimum izin verilen olağandışı basınç | 800 bar |
| tahrip basıncı | 1600 bar |
| sıvıyla temas eden malzemeler | Paslanmaz çelik tip 17-4PH Paslanmaz çelik tip AISI 304 |
| Çalışma konumu | Herhangi bir konum |
| Koruma türü | Ters polarite Yük kısa devre |
| elektromanyetik uyumluluk | Elektromanyetik alanlara duyarlılık 'e uygunEN/IEC 61000-4-3 10 V/m 80...1000 MHz Elektrik hızlı geçici/patlama bağışıklık testi 'e uygunEN/IEC 61000-4-4 2 kV 1,2/50 µs şok dalgaları bağışıklık testi 'e uygunEN/IEC 61000-4-5 500 V 12 Ohm, 1 kV 42 Ohm Yayılmalı RF alanları 'e uygunEN/IEC 61000-4-6 10 V 0,15...80 MHz Elektrostatik deşarj bağışıklık testi 'e uygunEN/IEC 61000-4-2 8 kV hava, 4 kV kontak |
| Nominal yıldırım darbe dayanım gerilimi (Up) | 0,5 kV |
| çıkışta yanıt süresi | < 5 ms 92 % of full scale |
| ölçüm doğruluğu | Ölçüm aralığının +/- % 0,5'i |
| Resolution | Infinity |
| hassasiyet sapması | +/- 0.02 % of measuring range/°K |
| sıfır noktası sapması | +/- 0.02 % of measuring range/°K |
| Long term stability | +/- 0.2 % of the measuring range |
| Mekanik dayanıklılık | 10000000 cycles |
| Ürün ağırlığı | 0,05 kg |
| çap | 30 mm |
| uzunluk | 25 mm |
| Standartlar | CE EN/IEC 61326-1 |
|---|---|
| Ürün sertifikaları | EAC cULus RCM |
| koruyucu bakım | TC |
| Nominal çalışma ortam sıcaklığı | -30…100 °C |
| Depolama ortam koşulları | -30…100 °C |
| titreşim direnci | 20 gn[Alan](f =[Alan]10…2000 Hz) 'e uygunEN/IEC 60068-2-64 |
| darbe dayanımı | 25 gn için 11 ms 'e uygunEN/IEC 60068-2-27 |
| IP koruma derecesi | IP65 'e uygunEN/IEC 60529 |
| Unit Type of Package 1 | PCE |
|---|---|
| Number of Units in Package 1 | 1 |
| Garanti | 18 months |
|---|
