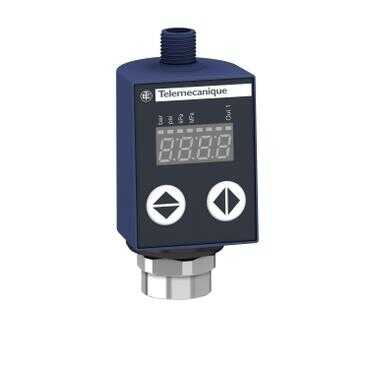

Gelince Sizi ArayalımÜrün serisi | Telemecanique Pressure sensors XM |
---|---|
Ürün ya da bileşen tipi | Elektronik basınç sensörleri |
Basınç sensör tipi | Basınç iletici |
çalışmanın basınç anahtarı tipi | 1 anahtarlama çıkışlı basınç transmiteri |
Ürün grubu | XMLR |
Pressure rating | 160 bar 15995,84 kPa |
maksimum izin verilen olağandışı basınç | 47987,51 kPa 480 bar 48 MPa |
tahrip basıncı | 960 bar 96 MPa 95975,02 kPa |
kontrollü sıvı | Taze su (0…80 °C) Hava (-20…80 °C) Hidrolik yağ (-20…80 °C) Soğutma sıvısı (-20…80 °C) |
sıvı bağlantı türü | G 1/4 (dişi) 'e uygunDIN 3852-Y |
[Us] nominal besleme gerilimi | 24 V DC SELV (gerilim limitleri: 17…33 V) |
akım tüketimi | <= 50 mA |
---|---|
elektrikli bağlantı | Erkek konnektör M12, 4 pim |
analog çıkış fonksiyonu | 4...20 mA |
çıkış sinyalinin tipi | Analog + gizli |
analog çıkış fonksiyonu | 4...20 mA |
Dijital çıkış tipi | Solid state PNP, NA/NK programlanabilir |
maksimum anahtarlama akımı | 250 mA |
kontak tipi ve düzenleme | NO/NC programmable |
skala tipi | Sabit diferansiyel |
maksimum voltaj düşüşü | 2 V |
basınç yükselmesinde ayarlanabilir anahtarlama aralığı | 1,28…16 MPa 1282,42…15995,84 kPa 12,8…160 bar |
basınç düşüşünde ayarlanabilir anahtarlama aralığı | 8…155 bar 799,79…15513,20 kPa 0,8…15,5 MPa |
minimum hareket farkı | 0,48 MPa 479,88 kPa 4,8 bar |
sıvıyla temas eden malzemeler | 316L paslanmaz çelik |
ön malzeme | Polyester |
muhafaza malzemesi | Poliakrilamid 316L paslanmaz çelik |
çalışma konumu | Herhangi bir konum, ancak baş aşağı takılırsa bertaraf edildiğinde ölçüm olumsuz etkilenebilir |
Koruma türü | Aşırı yük koruması Aşırı gerilim koruması Ters polarite Kısa devre koruması |
çıkışta yanıt süresi | <= 10 ms için analog çıkış <= 5 ms için Dijital çıkış |
switching output time delay | 0...50 sn 1 saniyelik adımlar halinde |
ekran tipi | 4 basamak 7 segment |
yerel sinyalleme | Şalter çalıştırıldığında ışık açık: 1 LED (sarı) |
ekran tepki süresi tipi | Hızlı 50 ms Normal 200 ms Yavaş 600 ms |
Maximum delay first up | 300 ms |
overall accuracy | Ölçüm aralığının <= % 1'i |
linearity error on analogue output | Ölçüm aralığının <= % 0,5'i |
hysteresis on analogue output | Ölçüm aralığının <= % 0,2'si |
measurement accuracy on switching output | Ölçüm aralığının <= % 0,6'sı |
tekrarlama doğruluğu | Ölçüm aralığının <= % 0,2'si |
hassasiyet sapması | Ölçüm aralığının +/- % 0,03'ü/°C |
sıfır noktası sapması | Ölçüm aralığının +/- % 0,1'i/°C |
ekran doğruluğu | Ölçüm aralığının <= % 1'i |
Mekanik dayanıklılık | 10000000 cycles |
Derinlik | 42 mm |
Yükseklik | 88 mm |
Genişlik | 41 mm |
Ürün ağırlığı | 0,186 kg |
[Uimp] nominal darbe dayanım voltajı | 0,5 kV DC |
elektromanyetik uyumluluk | Elektromanyetik alanlara duyarlılık: 10 V/m 80...2000 MHz 'e uygunEN/IEC 61000-4-3 Iletimli RF kesintilerine bağışıklık: 10 V 0,15...80 MHz 'e uygunEN/IEC 61000-4-6 Kesinti bağışıklık testi: 1 kV 'e uygunEN/IEC 61000-4-5 Elektrik hızlı geçici/patlama bağışıklık testi: 2 kV 'e uygunEN/IEC 61000-4-4 Elektrostatik deşarj bağışıklık testi: 8 kV hava, 4 kV kontak 'e uygunEN/IEC 61000-4-2 |
İşaretleme | CE |
---|---|
Ürün sertifikaları | CULus EAC |
Standartlar | UL 61010-1 EN/IEC 61326-2-3 |
Nominal çalışma ortam sıcaklığı | -20…80 °C |
Depolama ortam koşulları | -40…80 °C |
IP koruma derecesi | IP65 'e uygunEN/IEC 60529 IP67 'e uygunEN/IEC 60529 |
titreşim direnci | 20 gn (f= 10…2000 Hz) 'e uygunEN/IEC 60068-2-6 |
darbe dayanımı | 50 gn 'e uygunEN/IEC 60068-2-27 |
Unit Type of Package 1 | PCE |
---|---|
Number of Units in Package 1 | 1 |
Garanti | 18 ay |
---|
