Ana
| Ürün serisi |
Telemecanique Limit switches XC Standard |
| seri adı |
Standart kompakt |
| Ürün ya da bileşen tipi |

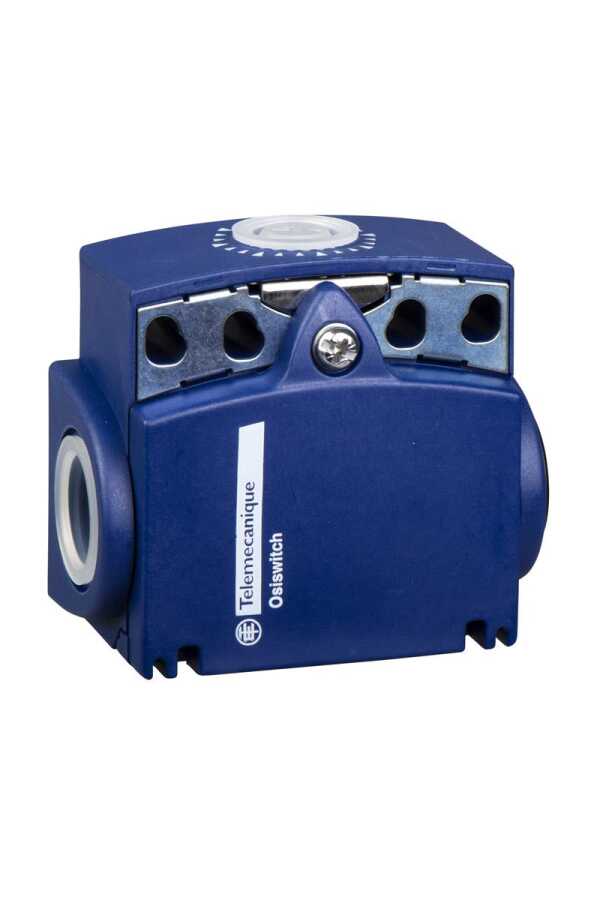

Limit anahtarı gövdesi |
| Ürün grubu |
ZCT |
| tasarım |
Kompakt |
| gövde tipi |
Sabit |
| ilgili başlık |
ZCE05
ZCE02
ZCE29
ZCE13
ZCE63
ZCEH2
ZCE01
ZCE62
ZCEH0
ZCE66
ZCE21
ZCE07
ZCE08
ZCE24
ZCE09
ZCE67
ZCE06
ZCE10
ZCE14
ZCE27
ZCE11
ZCE65
ZCE28
ZCE64 |
| gövde malzemesi |
Plastik |
| kutupların sayısı |
2 |
| kontak tipi ve düzenleme |
1 NK + 1 NA |
| kontak işlemi |
Ani hareketli |
Tamamlayıcı
| elektrikli bağlantı |
Vida kelepçesi terminalleri, kelepçeleme kapasitesi: 1 x 0,34...2 x 1,5 mm² |
| kablo girişi |
M16 x 1,5 kablo rakoru için 2 giriş tapped, kablo dis çapi: 4…8 mm |
| kontak yalıtım biçimi |
Zb |
| kontak malzemesi |
Gümüş plakalı kontaklar |
| pozitif açıklık |
Ile |
| minimum çalıştırma hızı |
0,01 m/s |
| kontak kodu gösterimi |
B300, AC-15 (Ue = 240 V), Ie = 1,5 A 'e uygunEN/IEC 60947-5-1 ek A
R300, DC-13 (Ue = 250 V), Ie = 0,1 A 'e uygunEN/IEC 60947-5-1 ek A |
| [Ui] nominal yalıtım voltajı |
300 V 'e uygunUL 508
500 V (kirlilik derecesi 3) 'e uygunIEC 60947-1
300 V 'e uygunCSA C22.2 No 14 |
| [Uimp] nominal darbe dayanım voltajı |
6 kV 'e uygunIEC 60664
6 kV 'e uygunIEC 60947-1 |
| kisa devre korumasi |
10 A kartuş sigorta, tip gG |
| elektrik dayanıklılığı |
5000000 cycles, DC-13 120 V, 7 W, çalisma hizi <60 cyc/mn, yük faktörü: 0,5 'e uygunIEC 60947-5-1 ek C
5000000 cycles, DC-13 24 V, 13 W, çalisma hizi <60 cyc/mn, yük faktörü: 0,5 'e uygunIEC 60947-5-1 ek C
5000000 cycles, DC-13 48 V, 9 W, çalisma hizi <60 cyc/mn, yük faktörü: 0,5 'e uygunIEC 60947-5-1 ek C |
| Genişlik |
58 mm |
| Yükseklik |
51 mm |
| Derinlik |
30 mm |
| Ürün ağırlığı |
0,085 kg |
Ortam
| ürün uyumluluğu |
XCKT |
| çalışma için ortam hava sıcaklığı |
-25…70 °C |
| Depolama ortam koşulları |
-40…70 °C |
Paketleme üniteleri
| Unit Type of Package 1 |
PCE |
| Number of Units in Package 1 |
1 |
| Package 1 Height |
4,500 cm |
| Package 1 Width |
5,800 cm |
| Package 1 Length |
6,200 cm |
| Package 1 Weight |
82,000 g |
| Unit Type of Package 2 |
S02 |
| Number of Units in Package 2 |
72 |
| Package 2 Height |
15,000 cm |
| Package 2 Width |
30,000 cm |
| Package 2 Length |
40,000 cm |
| Package 2 Weight |
6,360 kg |
Sözleşme garantisi
| Garanti |
18 months |
