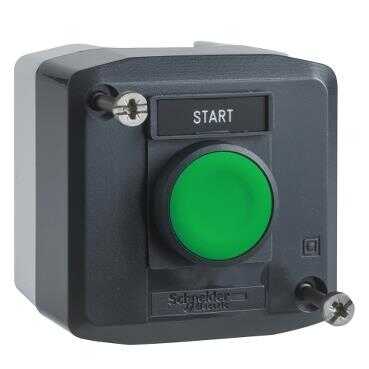

Gelince Sizi Arayalım| Ürün serisi | Harmony XALD |
|---|---|
| Ürün ya da bileşen tipi | Eksiksiz kontrol istasyonu |
| Ürün grubu | XALD |
| ürün varış yeri | XB5 Ø 22 mm kontrol ve sinyalleme birimleri için |
| kontrol istasyonu uygulaması | Başlatma fonksiyonu |
| muhafazanın tabanının rengi | Açık gri (RAL 7035) |
| kapağın rengi | Koyu gri (RAL 7016) |
| malzeme | Polikarbonat |
| operatör profili | 1 sıva altı basmalı düğme |
| operatörlerin açıklaması | Yeşil ''START'' 1 NA |
| kontrol istasyonu düzenleme | 1 sıva altı basmalı düğme, yeşil 1 NA BAŞLAT isaret |
| işaretleme yeri | Yazı tutucu üzerinde işaretleme |
| kontak işlemi | Yavaş kesen |
| kablo girişi | Kablo girişi için 1 knock-out, kelepçeleme kapasitesi: 14 mm Pg 13 kablo rakoru ve ISO M20 için 2 knock-out, kelepçeleme kapasitesi: 12 mm |
|---|---|
| Ürün ağırlığı | 0,157 kg |
| yüksek basınçlı rondelaya direnç | 7000000 Pa -de 55 °C, mesafe: 0,1 m |
| pozitif açıklık | Olmadan |
| çalışma hareketi | 2,6 mm (Elektrik durumu değişimi YOK) 4,3 mm (toplam hareket) |
| çalışma gücü | 3,8 N Elektrik durumu değişimi YOK |
| Mekanik dayanıklılık | 10000000 cycles |
| bağlantılar - terminaller | Vida kelepçesi terminalleri, <= 2 x 1,5 mm² Kablo uçlu 'e uygunEN/IEC 60947-1 Vida kelepçesi terminalleri, >= 1 x 0,22 mm² kablo uçsuz 'e uygunEN/IEC 60947-1 |
| sıkma torku | 0,8…1,2 N.m 'e uygunEN/IEC 60947-1 |
| vida başının şekli | Çapraz ile uyumludur Philips no 1 tornavida Çapraz ile uyumludur pozidriv No 1 tornavida Slotlu ile uyumludur düz Ø 4 mm tornavida Slotlu ile uyumludur düz Ø 5,5 mm tornavida |
| kontak malzemesi | Gümüş alaşım (Ag/Ni) |
| kisa devre korumasi | 10 A kartuş sigortası tip gG 'e uygunEN/IEC 60947-5-1 |
| [Ith] klasik açık hava termik akımı | 10 A 'e uygunEN/IEC 60947-5-1 |
| [Ui] nominal yalıtım voltajı | 600 V (kirlilik derecesi 3) 'e uygunEN/IEC 60947-1 |
| [Uimp] nominal darbe dayanım voltajı | 6 kV 'e uygunEN/IEC 60947-1 |
| [Ie] nominal çalışma akımı | 6 A -de 120 V, AC-15, A600 'e uygunEN/IEC 60947-5-1 3 A -de 240 V, AC-15, A600 'e uygunEN/IEC 60947-5-1 1,2 A -de 600 V, AC-15, A600 'e uygunEN/IEC 60947-5-1 0,55 A -de 125 V, DC-13, Q600 'e uygunEN/IEC 60947-5-1 0,27 A -de 250 V, DC-13, Q600 'e uygunEN/IEC 60947-5-1 0,1 A -de 600 V, DC-13, Q600 'e uygunEN/IEC 60947-5-1 |
| elektrik dayanıklılığı | 1000000 cycles, AC-15, 2 A -de 230 V, çalisma hizi <3600 cyc/h, yük faktörü: 0,5 'e uygunEN/IEC 60947-5-1 ek C 1000000 cycles, AC-15, 3 A -de 120 V, çalisma hizi <3600 cyc/h, yük faktörü: 0,5 'e uygunEN/IEC 60947-5-1 ek C 1000000 cycles, AC-15, 4 A -de 24 V, çalisma hizi <3600 cyc/h, yük faktörü: 0,5 'e uygunEN/IEC 60947-5-1 ek C 1000000 cycles, DC-13, 0,2 A -de 110 V, çalisma hizi <3600 cyc/h, yük faktörü: 0,5 'e uygunEN/IEC 60947-5-1 ek C 1000000 cycles, DC-13, 0,5 A -de 24 V, çalisma hizi <3600 cyc/h, yük faktörü: 0,5 'e uygunEN/IEC 60947-5-1 ek C |
| elektrik güvenilirliği IEC 60947-5-4 | Λ < 10exp(-6) -de 5 V ve 1 mA 'e uygunEN/IEC 60947-5-4 Λ < 10exp(-8) -de 17 V ve 5 mA 'e uygunEN/IEC 60947-5-4 |
| koruyucu bakım | TH |
|---|---|
| Depolama ortam koşulları | -40…70 °C |
| Nominal çalışma ortam sıcaklığı | -40…70 °C |
| aşırı gerilim kategorisi | Class II 'e uygunIEC 60536 |
| IP koruma derecesi | IP66 'e uygunIEC 60529 IP67 IP69 IP69K |
| NEMA koruma derecesi | NEMA 13 NEMA 4X |
| IK koruma derecesi | IK03 'e uygunEN 50102 |
| Standartlar | JIS C8201-5-1 EN/IEC 60947-5-5 EN/IEC 60947-1 CSA C22.2 No 14 UL 508 EN/IEC 60947-5-4 EN/IEC 60947-5-1 JIS C8201-1 |
| titreşim direnci | 5 gn (f= 12…500 Hz) 'e uygunIEC 60068-2-6 |
| darbe dayanımı | 30 gn (süre = 18 ms) için yarım sinüs dalgası hızlandırma 'e uygunIEC 60068-2-27 50 gn (süre = 11 ms) için yarım sinüs dalgası hızlandırma 'e uygunIEC 60068-2-27 |
| Unit Type of Package 1 | PCE |
|---|---|
| Number of Units in Package 1 | 1 |
| Package 1 Height | 7,2 cm |
| Package 1 Width | 7,4 cm |
| Package 1 Length | 9,8 cm |
| Package 1 Weight | 139,0 g |
| Unit Type of Package 2 | S03 |
| Number of Units in Package 2 | 40 |
| Package 2 Height | 30,0 cm |
| Package 2 Width | 30,0 cm |
| Package 2 Length | 40,0 cm |
| Package 2 Weight | 6,051 kg |
| Garanti | 18 months |
|---|
