Ana
| Ürün serisi |

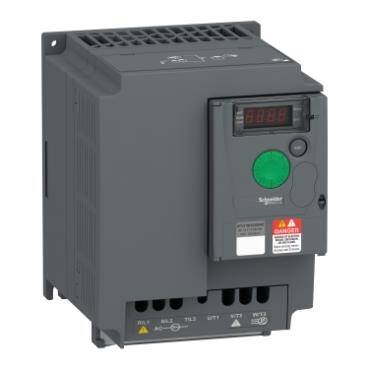

Easy Altivar 310 |
| Ürün ya da bileşen tipi |
Değişken hızlı sürücü |
| ürüne özel uygulama |
Basit makine |
| montaj stili |
Soğutma bloklu |
| Ürün grubu |
ATV310 |
| fazların ağ sayısı |
Trifaze |
| [Us] nominal besleme gerilimi |
380...460 V - 15...10 % |
| motor gücü kW |
4 kW |
| motor gücü hp |
5,5 hp |
| gürültü seviyesi |
50 dB |
Tamamlayıcı
| ürün varış yeri |
Asenkron motorlar |
| Set başına Miktar |
1'li set |
| EMC filtresi |
EMC filtresi olmadan |
| soğutmanın tipi |
Entegre fan |
| besleme frekansı |
50/60 Hz +/- 5 % |
| haberleşme port protokolü |
Modbus |
| konnektörün tipi |
RJ45 (ön yüzde) için Modbus |
| fiziksel arayüz |
2 telli RS 485 için Modbus |
| iletim çerçevesi |
RTU için Modbus |
| iletim hızı |
4800 bit/sn
9600 bit/s
19200 bit/s
38400 bit/sn |
| adreslerin sayısı |
1…247 için Modbus |
| haberleşme hizmeti |
Bekleme kayıtlarını oku (03) 29 word
Tek kayıtları yaz (06) 29 word
Çoklu kayıtları yaz (16) 27 word
Çoklu kayıtları oku/yaz (23) 4/4 word
Cihaz tanımlamasını oku (43) |
| hat akımı |
11,4 A |
| görünen güç |
9,1 kVA |
| muhtemel hat Isc |
5 kA |
| sürekli çıkış akımı |
9,5 A -de 4 kHz |
| maksimum geçici akım |
14,3 A için 60 s |
| W cinsinden güç dağılımı |
102,72 W In'de |
| hız kontrol cihazı çıkış frekansı |
0,5…400 Hz |
| nominal anahtarlama frekansı |
4 kHz |
| anahtarlama frekansı |
2...12 kHz ayarlanabilir |
| hız aralığı |
1…20 |
| geçici aşırı moment |
170…200 % sürücü değerine ve motor tipine bağlı olarak nominal motor torku |
| frenleme torku |
Up to 150 % of nominal motor torque yüksek atalette frenleme direnciyle
Nominal motor torkunun % 70'ine kadar frenleme direnci olmadan |
| asenkron motor kontrol profili |
Karesel gerilim/frekans oranı
Enerji tasarruf oranı
Sensörsüz akı vektör kontrolü |
| motor kayma kompanzasyonu |
Ayarlanabilir
Ayarlanabilir |
| çıkış gerilimi |
380...460 V trifaze |
| elektrikli bağlantı |
Terminal, kelepçeleme kapasitesi: 2,5...4 mm² (L1, L2, L3, PA/+, PB, U, V, W) |
| sıkma torku |
1,2…1,4 N.m |
| yalıtım |
Güç ve kontrol arasındaki elektrik |
| besleme |
Referans potansiyometre için dahili besleme: 5 V (4,75…5,25 V)DC, <10 mAile aşırı yük ve kısa devre koruması
Lojik girişler için dahili besleme: 24 V (20,4…28,8 V)DC, <100 mAile aşırı yük ve kısa devre koruması |
| analog giriş sayısı |
1 |
| analog giriş tipi |
Yapılandırılabilir akım AI1 0...20 mA 250 Ohm
Yapılandırılabilir gerilim AI1 0...10 V 30 kOhm
Yapılandırılabilir gerilim AI1 0...5 V 30 kOhm |
| Dijital giriş sayısı |
4 |
| Dijital giriş tipi |
Programlanabilir LI1...LI4 24 V 18...30 V |
| Dijital giriş lojiği |
Negatif lojik (blok), > 16 V (durum 0), < 10 V (durum 1), giris empedansi 3,5 kOhm
Pozitif lojik (kaynak), 0...< 5 V (durum 0), > 11 V (durum 1) |
| örnekleme süresi |
10 ms için analog giriş
20 ms, tolerans +/- 1 ms için lojik giriş |
| doğrusallık hatası |
Maksimum değerin +/- % 0,3'ü için analog giriş |
| analog çıkış sayısı |
1 |
| analog çıkış tipi |
AO1 yazılım-yapılandırılabilir gerilim: 0...10 V, empedans: 470 Ohm, çözünürlük 8 bit
AO1 yazılım-yapılandırılabilir akım: 0...20 mA, empedans: 800 Ohm, çözünürlük 8 bit |
| Dijital çıkış sayısı |
2 |
| Dijital çıkış tipi |
Lojik çıkış LO+, LO-
Korumalı röle çıkışı R1A, R1B, R1C 1 K/A |
| minimum anahtarlama akımı |
5 mA -de 24 V DC için lojik röle |
| maksimum anahtarlama akımı |
2 A -de 250 V AC üzerinde endüktif yük cos phi = 0,4 L/R = 7 msn için lojik röle
2 A -de 30 V DC üzerinde endüktif yük cos phi = 0,4 L/R = 7 msn için lojik röle
3 A -de 250 V AC üzerinde dirençli yük cos phi = 1 L/R = 0 msn için lojik röle
4 A -de 30 V DC üzerinde dirençli yük cos phi = 1 L/R = 0 msn için lojik röle |
| hızlanma ve yavaşlama rampaları |
Linear from 0...999.9 s
S
Linear from 0...999.9 s |
| durana kadar frenleme |
DC enjeksiyon ile, <30 s |
| koruma tipi |
Hat besleme aşırı gerilimi
Hat besleme düşük gerilimi
Çıkış fazları ve toprak arasındaki aşırı akım
Aşırı ısınmaya karşı koruma
Motor fazları arasındaki kısa devre
Trifazede giriş faz kaybına karşı
I²t değerinin sürekli hesaplanması ile sürücü üzerinden termal motor koruması |
| frekans çözünürlüğü |
Analog giriş: dönüştürücü A/D, 10 bit
Ekran birimi: 0,1 Hz |
| zaman sabiti |
20 ms +/- 1 ms referans değişikliği için |
| Çalışma konumu |
Dikey +/- 10 derece |
| yükseklik |
184 mm |
| Genişlik |
140 mm |
| derinlik |
151 mm |
| Ürün ağırlığı |
1,8 kg |
Ortam
| elektromanyetik uyumluluk |
Elektrik hızlı geçici/patlama bağışıklık testi - test seviyesi: seviye 4 'e uygunEN/IEC 61000-4-4
Elektrostatik deşarj bağışıklık testi - test seviyesi: seviye 3 'e uygunEN/IEC 61000-4-2
Iletimli kesintilere bağışıklık - test seviyesi: seviye 3 'e uygunEN/IEC 61000-4-6
Yayılmalı, radyo frekansı elektromanyetik alan bağışıklık testi - test seviyesi: seviye 3 'e uygunEN/IEC 61000-4-3
Gerilim düşüşleri ve kesintileri bağışıklık testi 'e uygunEN/IEC 61000-4-11
Kesinti bağışıklık testi - test seviyesi: seviye 3 'e uygunEN/IEC 61000-4-5 |
| Standartlar |
EN/IEC 61800-5-1
EN/IEC 61800-3 |
| IP koruma derecesi |
IP20 üst parçada kapama plakası olmadan
IP40 üst |
| kirletme derecesi |
2 'e uygunEN/IEC 61800-5-1 |
| çevresel özellik |
Toz kirliliği direnci class 3S2 'e uygunEN/IEC 60721-3-3
Kimyasal kirlilik direnci sınıf 3C3 'e uygunEN/IEC 60721-3-3 |
| darbe dayanımı |
15 gn için 11 ms 'e uygunEN/IEC 60068-2-27 |
| bağıl nem |
5…95 % yoğuşmasız 'e uygunIEC 60068-2-3
5…95 % damlayan su olmadan 'e uygunIEC 60068-2-3 |
| Depolama ortam koşulları |
-25…70 °C |
| çalışma için ortam hava sıcaklığı |
-10…55 °C değer kaybı olmadan
55…60 °C hız kontrol cihazının üst kısmındaki koruyucu kapak °C başına % 2,2 akım düşüşüyle |
| çalışma yüksekliği |
<= 1000 m olmadan |
