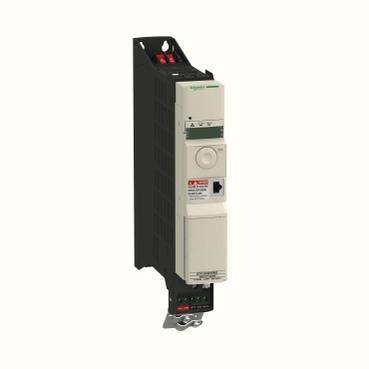

Gelince Sizi Arayalım| Ürün serisi | Altivar 32 |
|---|---|
| Ürün ya da bileşen tipi | Değişken hızlı sürücü |
| ürün varış yeri | Senkron motorlar Asenkron motorlar |
| ürüne özel uygulama | Yüksek güçlü makineler |
| kullanılabilir işlev | - |
| montaj stili | Soğutma bloklu |
| bileşen adı | ATV32 |
| EMC filtresi | Sınıf C2 EMC filtresi entegre |
| fazların ağ sayısı | 1 faz |
| [Us] nominal besleme gerilimi | 200...240 V % - 15...10 |
| besleme gerilimi limitleri | 170…264 V |
| besleme frekansı | 50...60 Hz - 5...5 % |
| Şebeke frekansı | 47,5...63 Hz |
| motor gücü kW | 0,37 kW -de 200...240 V |
| motor gücü hp | 0,5 hp -de 200...240 V |
| hat akımı | 5 A için 240 V 1 faz 0,37 kW / 0,5 hp 6 A için 200 V 1 faz 0,37 kW / 0,5 hp |
|---|---|
| görünen güç | 1,2 kVA -de 240 V 1 faz 0,37 kW / 0,5 hp |
| muhtemel hat Isc | 1 kA için 1 faz |
| nominal çıkış akımı | 3,3 A -de 4 kHz 240 V 0,37 kW / 0,5 hp |
| maksimum geçici akım | 5 A için 60 s 0,37 kW / 0,5 hp |
| Çıkış fonksiyonu | 0,0005…0,599 kHz |
| nominal anahtarlama frekansı | 4 kHz |
| anahtarlama frekansı | 2...16 kHz ayarlanabilir |
| hız aralığı | 1…100 için asenkron motor açık döngü modunda |
| hız doğruluğu | Nominal kaymanın +/- % 10'u 0,2 Tn - Tn |
| tork doğruluğu | +/- 15 % |
| geçici aşırı moment | 170…200 % |
| frenleme torku | <= % 170 frenleme direnci ile |
| asenkron motor kontrol profili | Gerilim/frekans oranı, 2 nokta Sensörsüz akı vektör kontrolü - Enerji Tasarrufu, NoLoad yasası Gerilim/frekans oranı - Enerji Tasarrufu, karesel U/f Gerilim/frekans oranı, 5 nokta Sensörsüz akı vektör kontrolü, standart |
| senkron motor kontrol profili | Sensörsüz vektör kontrolü |
| düzenleme döngüsü | Ayarlanabilir PID regülatör |
| motor kayma kompanzasyonu | Otomatik her türlü yük Ayarlanabilir % 0...300 Gerilim/frekans oranında (2 veya 5 puan) geçerli değil |
| yerel sinyalleme | 1 LED kırmızı için sürücü gerilimi 1 LED yeşil için CANopen çalışması 1 LED kırmızı için CANopen hatası 1 LED kırmızı için sürücü hatası |
| çıkış gerilimi | <= güç besleme gerilimi |
| gürültü seviyesi | 43 dB 'e uygun86/188/EEC |
| yalıtım | Güç ve kontrol arasındaki elektrik |
| elektrikli bağlantı | Vidalı terminal, kelepçeleme kapasitesi: 0,5...1,5 mm², AWG 18...AWG 14 (kontrol) Çıkarılabilir vidalı terminaller, kelepçeleme kapasitesi: 1,5...2,5 mm², AWG 14...AWG 12 (motor/frenleme direnci) Vidalı terminal, kelepçeleme kapasitesi: 1,5...4 mm², AWG 14...AWG 10 (güç besleme) |
| sıkma torku | 0,5 N.m, 4,4 lb/ft (kontrol) 0,7 N.m, 7,1 lb/ft (motor/frenleme direnci) 0,6 N.m, 5,3 lb/ft (güç besleme) |
| besleme | Referans potansiyometre için dahili besleme (1 - 10 kOhm): 10,5 V DC +/- 5 %, <10 mA, koruma tipi: aşırı yük ve kısa devre koruması |
| analog giriş sayısı | 3 |
| analog giriş tipi | AI1 gerilim: 0...10 V DC, empedans: 30000 Ohm, çözünürlük 10 bit AI2 çift kutuplu diferansiyel gerilim: +/- 10 V DC, empedans: 30000 Ohm, çözünürlük 10 bit AI3 akım: 0...20 mA (veya 4-20 mA, x-20 mA, 20-x mA veya yapılandırmy göre diğer modeller), empedans: 250 Ohm, çözünürlük 10 bit |
| örnekleme süresi | 2 ms (AI1, AI2, AI3) - analog girisler 2 ms (AO1) - analog girisler |
| yanıt süresi | LI1...LI6 8 ms, tolerans +/- 0,7 msn için lojik çikislar R1A, R1B, R1C 2 ms için röle çikislar R2A, R2C 2 ms için röle çikislar |
| doğruluk | +/- % 0,2 (AI1, AI2, AI3) -10...60 °C sıcaklık için +/- % 0,5 (AI1, AI2, AI3) 25 °C sıcaklık için +/- 1 % (AO1) 25 °C sıcaklık için +/- % 2 (AO1) -10...60 °C sıcaklık için |
| doğrusallık hatası | Maksimum değerin +/- % 0,2...0,5'i (AI1, AI2, AI3) +/- % 0,3 (AO1) |
| analog çıkış sayısı | 1 |
| analog çıkış tipi | AO1 yazılım-yapılandırılabilir akım 0...20 mA, empedans: 800 Ohm, çözünürlük 10 bit AO1 yazılım-yapılandırılabilir gerilim 0...10 V, empedans: 470 Ohm, çözünürlük 10 bit |
| Dijital çıkış sayısı | 3 |
| Dijital çıkış tipi | Yapılandırılabilir röle lojiki: (R1A, R1B, R1C) NA/NK - 100000 cycles Yapılandırılabilir röle lojiki: (R2A, R2B) NA - 100000 cycles Lojik: (LO) |
| minimum anahtarlama akımı | 5 mA -de 24 V DC için yapılandırılabilir röle lojiki |
| maksimum anahtarlama akımı | R1: 3 A -de 250 V AC dirençli yük, cos phi = 1 R1: 4 A -de 30 V DC dirençli yük, cos phi = 1 R1, R2: 2 A -de 250 V AC endüktif yük, cos phi = 0,4 R1, R2: 2 A -de 30 V DC endüktif yük, cos phi = 0,4 R2: 5 A -de 250 V AC dirençli yük, cos phi = 1 R2: 5 A -de 30 V DC dirençli yük, cos phi = 1 |
| Dijital giriş sayısı | 7 |
| Dijital giriş tipi | Programlanabilir (blok/kaynak) (LI1...LI4)24...30 V DC, ile seviye 1 PLC Darbe girişi 20 kpps olarak programlanabilir (LI5)24...30 V DC, ile seviye 1 PLC Anahtar-yapılandırılabilir PTC prob (LI6)24...30 V DC Güvenli tork kapatma (STO)24...30 V DC - 1500 Ohm |
| Dijital giriş lojiği | Negatif lojik (blok) (LI1...LI6), > 19 V (durum 0), < 13 V (durum 1) Pozitif lojik (kaynak) (LI1...LI6), < 5 V (durum 0), > 11 V (durum 1) |
| hızlanma ve yavaşlama rampaları | Lineer Rampa anahtarlama U Yavaşla rampasının otomatik durdurma DC enjeksiyonu Yavaşlama rampasının adaptasyonu S CUS |
| durana kadar frenleme | DC enjeksiyon ile |
| koruma tipi | Giriş faz kesmeleri: sürücü Çıkış fazları ve toprak arasındaki aşırı akım: sürücü Aşırı ısınmaya karşı koruma: sürücü Motor fazları arasındaki kısa devre: sürücü Termal koruma: sürücü |
| haberleşme port protokolü | Modbus CANopen |
| konnektörün tipi | 1 RJ45 (ön yüzde) için Modbus/CANopen |
| fiziksel arayüz | 2 telli RS 485 için Modbus |
| iletim çerçevesi | RTU için Modbus |
| polarizasyon tipi | Empedans yok için Modbus |
| adreslerin sayısı | 1…127 için CANopen 1…247 için Modbus |
| erişim yöntemi | Slave CANopen |
| elektromanyetik uyumluluk | 1,2/50 µs - 8/20 µs kesinti bağışıklık testi, seviye 3 'e uygunIEC 61000-4-5 Iletimli radyo frekansı bağışıklık testi, seviye 3 'e uygunIEC 61000-4-6 Elektrik hızlı geçici/patlama bağışıklık testi, seviye 4 'e uygunIEC 61000-4-4 Elektrostatik deşarj bağışıklık testi, seviye 3 'e uygunIEC 61000-4-2 Yayılmalı, radyo frekansı elektromanyetik alan bağışıklık testi, seviye 3 'e uygunIEC 61000-4-3 Gerilim düşüşleri ve kesintileri bağışıklık testi 'e uygunIEC 61000-4-11 |
| Genişlik | 45 mm |
| Yükseklik | 325 mm |
| Derinlik | 245 mm |
| Ürün ağırlığı | 2,4 kg |
| seçenek kartı | Haberleşme kartı için CANopen daisy zinciri Haberleşme kartı için CANopen açık stil Haberleşme kartı için DeviceNet Haberleşme kartı için Ethernet/IP Haberleşme kartı için Profibus DP V1 |
| Standartlar | EN/IEC 61800-3 EN/IEC 61800-5-1 EN 61800-3 ortam 2 kategori C2 EN 61800-3 ortam 1 kategori C2 EN 55011 sınıf A grup 1 |
|---|---|
| Ürün sertifikaları | UL GOST CSA C-Tick NOM 117 |
| İşaretleme | CE |
| kirletme
