Gelince Sizi Arayalım| Ürün serisi | C120 |
|---|---|
| seri | Acti 9 |

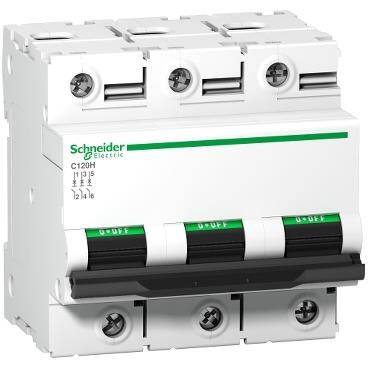

| ürün adı | C120 |
| Ürün ya da bileşen tipi | Minyatür devre kesici |
| Ürün grubu | C120H |
| cihaz uygulaması | Dağıtım |
| Kutup tanımı | 3P |
| korumalı kutupların sayısı | 3 |
| [In] nominal akım | 100 A -de 30 °C |
| Şebeke tipi | AC |
| açma birimi teknolojisi | Termik Manyetik |
| eğim kodu | C |
| kesme kapasitesi | 15000 A Icn -de 230...400 V AC 50/60 Hz 'e uygunEN/IEC 60898-1 10 kA Icu -de 440 V AC 50/60 Hz 'e uygunEN/IEC 60947-2 15 kA Icu -de 380...415 V AC 50/60 Hz 'e uygunEN/IEC 60947-2 30 kA Icu -de 220...240 V AC 50/60 Hz 'e uygunEN/IEC 60947-2 15 kA Icu -de <= 375 V DC 'e uygunEN/IEC 60947-2 |
| yalıtıma uygunluk | Evet 'e uygunIEC 60947-2 |
| Şebeke frekansı | 50/60 Hz |
|---|---|
| [Ue] nominal çalışma voltajı | <= 375 V DC 380...415 V AC 50/60 Hz 220...240 V AC 50/60 Hz 440 V AC 50/60 Hz 230...400 V AC 50/60 Hz |
| manyetik açma limiti | 5...10 x In |
| [Ics] nominal hizmet kesme kapasitesi | 7500 A 50 % 'e uygunEN/IEC 60898-1 - 230...400 V AC 50/60 Hz 5 kA 50 % 'e uygunEN/IEC 60947-2 - 440 V AC 50/60 Hz 15 kA 50 % 'e uygunEN/IEC 60947-2 - 220...240 V AC 50/60 Hz 7,5 kA 50 % 'e uygunEN/IEC 60947-2 - 380...415 V AC 50/60 Hz 15 kA 100 % 'e uygunEN/IEC 60947-2 - <= 375 V DC |
| sınırlama sınıfı | 3 'e uygunEN/IEC 60947-2 |
| [Ui] nominal yalıtım voltajı | 500 V AC 50/60 Hz 'e uygunEN/IEC 60947-2 |
| [Uimp] nominal darbe dayanım voltajı | 6 kV 'e uygunEN/IEC 60947-2 |
| kontak konum göstergesi | Evet |
| Kontrol tipi | Geçiş |
| Cihaz üzerii sinyalizasyon | AÇIK/KAPALI göstergesi |
| Montaj Tipi | Takılabilir |
| montaj desteği | 35 mm simetrik DIN rayı |
| comb busbar dağıtım bloğu uyumluluğu | NA |
| 9 mm vida adımı | 9 |
| Yükseklik | 81 mm |
| Genişlik | 81 mm |
| Derinlik | 73 mm |
| Ürün ağırlığı | 0,615 kg |
| renk | Beyaz |
| Mekanik dayanıklılık | 20000 cycles |
| elektrik dayanıklılığı | 5000 cycles 'e uygunIEC 60947-2 |
| bağlantılar - terminaller | Tünel tipi terminaller1…50 mm² sert Tünel tipi terminaller1,5…35 mm² esnek |
| tel sıyırma uzunluğu | 15 mm |
| sıkma torku | 3,5 N.m |
| toprak kaçağı koruması | Ayrı blok |
| Standartlar | EN/IEC 60947-2 EN/IEC 60898-1 |
|---|---|
| Ürün sertifikaları | EAC |
| IP koruma derecesi | IP20 'e uygunIEC 60529 |
| kirletme derecesi | 3 'e uygunIEC 60947-2 |
| aşırı gerilim kategorisi | IV |
| tropik iklim | 2 'e uygunIEC 60068-1 |
| bağıl nem | 95 % -de 55 °C |
| çalışma yüksekliği | 2000 m |
| Nominal çalışma ortam sıcaklığı | -30…60 °C |
| Depolama ortam koşulları | -40…70 °C |
| Unit Type of Package 1 | PCE |
|---|---|
| Number of Units in Package 1 | 1 |
| Package 1 Height | 7,5 cm |
| Package 1 Width | 8 cm |
| Package 1 Length | 8,2 cm |
| Package 1 Weight | 578 g |
| Unit Type of Package 2 | BB1 |
| Number of Units in Package 2 | 4 |
| Package 2 Height | 8,5 cm |
| Package 2 Width | 9,5 cm |
| Package 2 Length | 33 cm |
| Package 2 Weight | 2,377 kg |
| Unit Type of Package 3 | S03 |
| Number of Units in Package 3 | 24 |
| Package 3 Height | 30 cm |
| Package 3 Width | 30 cm |
| Package 3 Length | 40 cm |
| Package 3 Weight | 14,749 kg |
| Garanti | 18 months |
|---|
