Tükendi / Dilerseniz bu ürünü sizin için getirebiliriz!

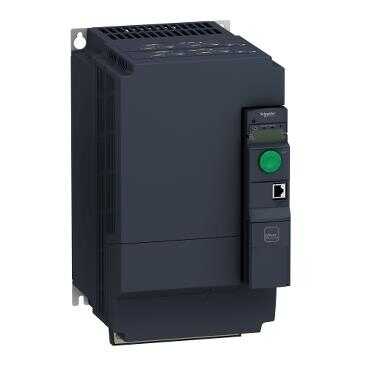

Gelince Sizi Arayalım| Ürün serisi | Altivar Machine ATV320 |
|---|---|
| Ürün ya da bileşen tipi | Değişken hızlı sürücü |
| ürüne özel uygulama | Yüksek güçlü makineler |
| model | Standart tip |
| sürücü biçimi | Kitap |
| Montaj Tipi | Duvara monte |
| haberleşme port protokolü | Modbus seri CANopen |
| seçenek kartı | Iletişim modülü, CANopen Iletişim modülü, EtherCAT Iletişim modülü, Profibus DP V1 Iletişim modülü, Profinet Iletişim modülü, Ethernet Powerlink Iletişim modülü, Ethernet/IP Iletişim modülü, DeviceNet |
| [Us] nominal besleme gerilimi | 380…500 V - 15...10 % |
| nominal çıkış akımı | 27,7 A |
| motor gücü kW | 11 kW için Ağır şart |
| EMC filtresi | Class C3 EMC filter integrated |
| IP koruma sınıfı | IP20 |
| Dijital giriş sayısı | 7 |
|---|---|
| Dijital giriş tipi | STO güvenli tork kapatma, 24 V DC, empedans: 1,5 kOhm DI1...DI6 lojik girişler, 24 V DC (30 V) DI5 darbe girişi olarak programlanabilir: 0…30 kHz, 24 V DC (30 V) |
| Dijital giriş lojiği | Pozitif lojik (kaynak) Negatif lojik (blok) |
| Dijital çıkış sayısı | 3 |
| Dijital çıkış tipi | Açık kollektör DQ+ 0…1 kHz 30 V DC 100 mA Açık kollektör DQ- 0…1 kHz 30 V DC 100 mA |
| analog giriş sayısı | 3 |
| analog giriş tipi | AI1 gerilim: 0...10 V DC, empedans: 30 kOhm, çözünürlük 10 bit AI2 çift kutuplu diferansiyel gerilim: +/- 10 V DC, empedans: 30 kOhm, çözünürlük 10 bit AI3 akım: 0...20 mA (veya 4-20 mA, x-20 mA, 20-x mA veya yapılandırmy göre diğer modeller), empedans: 250 Ohm, çözünürlük 10 bit |
| analog çıkış sayısı | 1 |
| analog çıkış tipi | Yazılım-yapılandırılabilir akım AQ1: 0...20 mA empedans 800 Ohm, çözünürlük 10 bit Yazılım-yapılandırılabilir gerilim AQ1: 0...10 V DC empedans 470 Ohm, çözünürlük 10 bit |
| röle çıkış tipi | Yapılandırılabilir röle lojiki R1A 1 NA elektriksel dayanıklılık 100000 cycles Yapılandırılabilir röle lojiki R1B 1 NK elektriksel dayanıklılık 100000 cycles Yapılandırılabilir röle lojiki R1C Yapılandırılabilir röle lojiki R2A 1 NA elektriksel dayanıklılık 100000 cycles Yapılandırılabilir röle lojiki R2C |
| maksimum anahtarlama akımı | Röle çıkışı R1A, R1B, R1C üzerinde dirençli yük, cos phi = 1: 3 A -de 250 V AC Röle çıkışı R1A, R1B, R1C üzerinde dirençli yük, cos phi = 1: 3 A -de 30 V DC Röle çıkışı R1A, R1B, R1C, R2A, R2C üzerinde endüktif yük, cos phi = 0,4 ve L/R = 7 ms: 2 A -de 250 V AC Röle çıkışı R1A, R1B, R1C, R2A, R2C üzerinde endüktif yük, cos phi = 0,4 ve L/R = 7 ms: 2 A -de 30 V DC Röle çıkışı R2A, R2C üzerinde dirençli yük, cos phi = 1: 5 A -de 250 V AC Röle çıkışı R2A, R2C üzerinde dirençli yük, cos phi = 1: 5 A -de 30 V DC |
| minimum anahtarlama akımı | Röle çıkışı R1A, R1B, R1C, R2A, R2C: 5 mA -de 24 V DC |
| erişim yöntemi | Slave CANopen |
| 4 quadrant operation possible | True |
| asenkron motor kontrol profili | Gerilim/frekans oranı, 5 nokta Sensörsüz akı vektör kontrolü, standart Gerilim/frekans oranı - Enerji Tasarrufu, karesel U/f Sensörsüz vektör akı kontrolü - Enerji Tasarrufu Gerilim/frekans oranı, 2 nokta |
| senkron motor kontrol profili | Sensörsüz vektör kontrolü |
| maximum output frequency | 0,599 kHz |
| geçici aşırı moment | 170…200 % nominal motor torku |
| hızlanma ve yavaşlama rampaları | Lineer U S CUS Rampa anahtarlama Acceleration/deceleration ramp adaptation Acceleration/deceleration automatic stop with DC injection |
| motor kayma kompanzasyonu | Otomatik her türlü yük Ayarlanabilir % 0...300 Gerilim/frekans oranında (2 veya 5 puan) geçerli değil |
| anahtarlama frekansı | 2...16 kHz ayarlanabilir 4...16 kHz değer kaybı faktörü ile |
| nominal anahtarlama frekansı | 4 kHz |
| durana kadar frenleme | DC enjeksiyon ile |
| brake chopper integrated | True |
| hat akımı | 36,6 A -de 380 V (Ağır şart) 25,6 A -de 500 V (Ağır şart) |
| Maksimum Giriş Akımı | 36,6 A |
| maximum output voltage | 500 V |
| görünen güç | 22,2 kVA -de 500 V (Ağır şart) |
| Şebeke frekansı | 50...60 Hz |
| relative symmetric network frequency tolerance | 5 % |
| muhtemel hat Isc | 22 kA |
| base load current at high overload | 3,3 A |
| W cinsinden güç dağılımı | Fan: 370 W -de 380 V 4 kHz |
| with safety function Safely Limited Speed (SLS) | True |
| with safety function Safe brake management (SBC/SBT) | False |
| with safety function Safe Operating Stop (SOS) | False |
| with safety function Safe Position (SP) | False |
| with safety function Safe programmable logic | False |
| with safety function Safe Speed Monitor (SSM) | False |
| with safety function Safe Stop 1 (SS1) | True |
| with sft fct Safe Stop 2 (SS2) | False |
| with safety function Safe torque off (STO) | True |
| with safety function Safely Limited Position (SLP) | False |
| with safety function Safe Direction (SDI) | False |
| koruma tipi | Giriş faz kesmeleri: sürücü Çıkış fazları ve toprak arasındaki aşırı akım: sürücü Aşırı ısınmaya karşı koruma: sürücü Motor fazları arasındaki kısa devre: sürücü Termal koruma: sürücü |
| Genişlik | 180 mm |
| yükseklik | 404,0 mm |
| derinlik | 232,0 mm |
| Ürün ağırlığı | 6,8 kg |
| Çalışma konumu | Dikey +/- 10 derece |
|---|---|
| Ürün sertifikaları | CE ATEX NOM GOST EAC RCM KC |
| İşaretleme | CE ATEX UL CSA EAC RCM |
| Standartlar | EN/IEC 61800-5-1 |
| elektromanyetik uyumluluk | Elektrostatik deşarj bağışıklık testi seviye 3 'e uygunIEC 61000-4-2 Yayılmalı, radyo frekansı elektromanyetik alan bağışıklık testi seviye 3 'e uygunIEC 61000-4-3 Elektrik hızlı geçici/patlama bağışıklık testi seviye 4 'e uygunIEC 61000-4-4 1,2/50 µs - 8/20 µs kesinti bağışıklık testi seviye 3 'e uygunIEC 61000-4-5 Iletimli radyo frekansı bağışıklık testi seviye 3 'e uygunIEC 61000-4-6 Gerilim düşüşleri ve kesintileri bağışıklık testi 'e uygunIEC 61000-4-11 |
| environmental class (during operation) | Class 3C3 according to IEC 60721-3-3 Class 3S2 according to IEC 60721-3-3 |
| maximum acceleration under shock impact (during operation) | 150 m/s² at 11 ms |
| maximum acceleration under vibrational stress (during operation) | 10 m/s² at 13...200 Hz |
| maximum deflection under vibratory load (during operation) | 1.5 mm at 2...13 Hz |
| permitted relative humidity (during operation) | Class 3K5 according to EN 60721-3 |
| soğutma havası hacmi | 156,0 m3/h |
| aşırı gerilim kategorisi |
