Ana
| range of product |
Acti9 |
| Ürün ya da bileşen tipi |
AK kontağı |
| Ürün grubu |

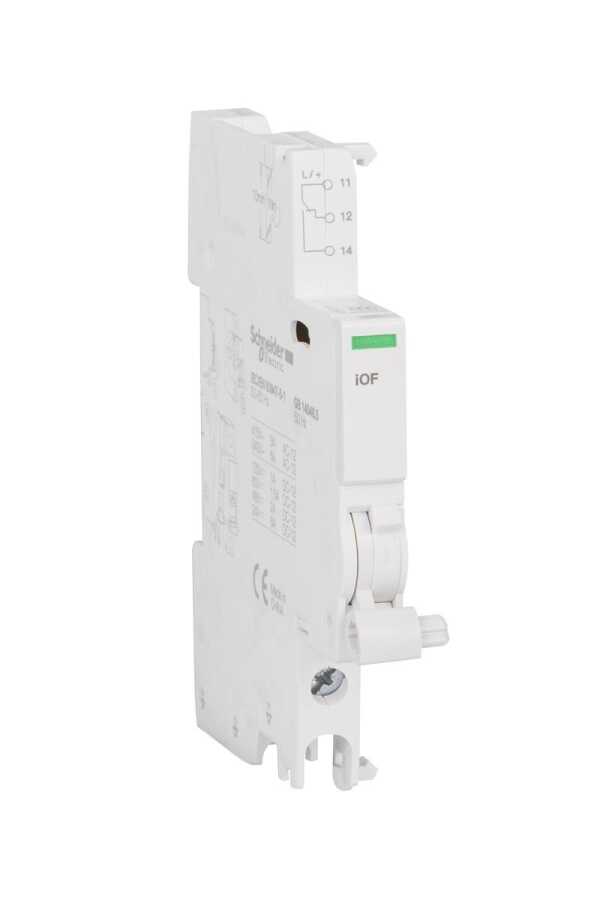

İOF |
| sinyal kontakları düzenleme |
1 K/A |
| [In] nominal akım |
6 A: 240 V AC - 50/60 Hz
3 A: 415 V AC - 50/60 Hz
2 A: 48 V DC
1,5 A: 60 V DC
1 A: 130 V DC
6 A: 24 V DC |
| 9 mm vida adımı |
1 |
Tamamlayıcı
| seri uyumluluğu |
Acti9 iSW-NA
Acti9 iC60
Acti9 iC65
Acti9 iC60 RCBO
Acti9 iID
Acti 9 ARA
Acti 9 RCA
Acti 9 iDPN (China version)
Acti9 iDPN Vigi
Acti9 iSW
Acti 9 iC40 |
| [Ui] nominal yalıtım voltajı |
500 V |
| [Uimp] nominal darbe dayanım voltajı |
4 kV |
| Montaj Tipi |
Takılabilir |
| montaj desteği |
DIN rayı |
| comb busbar dağıtım bloğu uyumluluğu |
Üst: EVET |
| Yükseklik |
86 mm |
| Genişlik |
9 mm |
| Derinlik |
73 mm |
| Ürün ağırlığı |
32 g |
| renk |
Beyaz |
| bağlantılar - terminaller |
Vida kelepçesi terminali (alt) 1 kablo(lar) 1…4 mm² - sert
Vida kelepçesi terminali (alt) 1 kablo(lar) 0,5…2,5 mm² - esnek
Vida kelepçesi terminali (alt) 2 kablo(lar) 2,5 mm² - sert
Vida kelepçesi terminali (alt) 2 kablo(lar) 1,5 mm² - halkalı ve esnek |
| tel sıyırma uzunluğu |
10 mm |
| sıkma torku |
1 N.m |
Ortam
| Standartlar |
EN/IEC 60947-5-1 |
| IP koruma derecesi |
IP20 'e uygunEN/IEC 60947-5-1 |
| kirletme derecesi |
3 'e uygunEN/IEC 60947-5-1 |
| tropik iklim |
2 'e uygunEN/IEC 60947-5-1 |
| çalışma için ortam hava sıcaklığı |
-35…70 °C |
| Depolama ortam koşulları |
-40…85 °C |
Paketleme üniteleri
| Birim paket türü 1 |
PCE |
| Paketteki birim sayısı |
1 |
| Paket ağırlığı (Lbs) |
43 g |
| Paket 1 Yükseklik |
7,8 cm |
| Paket 1 genişliği |
2 cm |
| Paket 1 Uzunluk |
9,2 cm |
| Birim paket türü 2 |
BB1 |
| Paketteki birim sayısı 2 |
12 |
| Paket 2 Ağırlığı |
603 g |
| Paket 2 Yükseklik |
8,5 cm |
| Paket 2 genişliği |
10 cm |
| Paket 2 Uzunluk |
27,2 cm |
| Birim paket türü 3 |
P06 |
| Paketteki birim sayısı 3 |
960 |
| Paket 3 Ağırlığı |
52,66 kg |
| Paket 3 Yükseklik |
77 cm |
| Paket 3 genişliği |
80 cm |
| Paket 3 Uzunluk |
60 cm |
Sözleşme garantisi
| Garanti |
18 months |
