Ana
| seri |
Acti 9 |
| ürün adı |

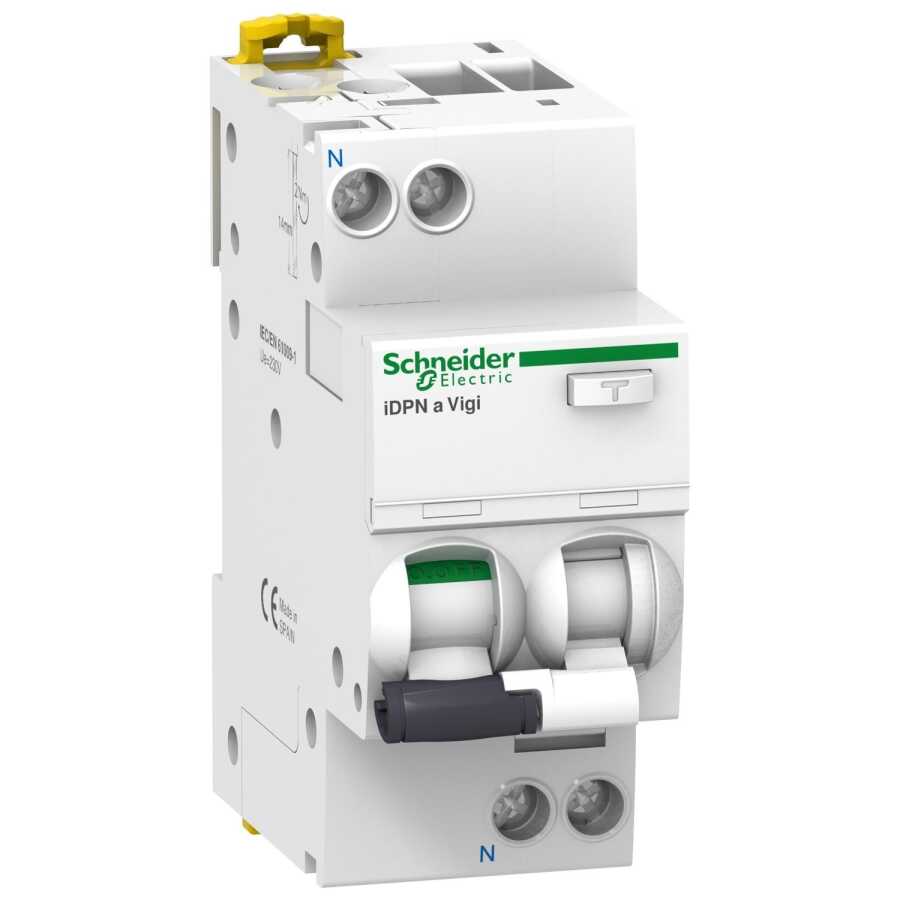

Acti9 iDPN Vigi |
| Ürün ya da bileşen tipi |
Residual current breaker with overcurrent protection (RCBO) |
| Ürün grubu |
İDPNa Vigi |
| cihaz uygulaması |
Dağıtım |
| Kutup tanımı |
1P + N |
| korumalı kutupların sayısı |
1 |
| nötr konum |
Sol |
| [In] nominal akım |
16 A |
| Şebeke tipi |
AC |
| açma birimi teknolojisi |
Termik Manyetik |
| eğim kodu |
C |
| toprak kaçağı hassasiyeti |
30 mA |
| toprak kaçağı koruması zaman gecikmesi |
Anlık |
| toprak kaçağı koruma sınıfı |
Type AC |
| kesme kapasitesi |
4500 A Icn -de 220...240 V AC 50 Hz 'e uygunEN/IEC 61009-2-1 |
| yalıtıma uygunluk |
Evet 'e uygunEN/IEC 60947-2 |
Tamamlayıcı
| sistemde cihazın yeri |
Çıkış |
| Şebeke frekansı |
50 Hz |
| [Ue] nominal çalışma voltajı |
220...240 V AC 50 Hz |
| manyetik açma sınırı |
5...10 x In |
| rezidüel akım açma teknolojisi |
Gerilim bağımsız |
| [Ics] nominal hizmet kesme kapasitesi |
4500 A 100 % x Icn -de 220...240 V AC 50 Hz 'e uygunEN/IEC 61009-2-1 |
| hominal kesme ve kapama kapasitesi |
Idm 4500 A -de 220...240 V AC 50 Hz 'e uygunEN/IEC 61009-2-1 |
| sınırlama sınıfı |
3 'e uygunEN/IEC 61009-2-1 |
| [Ui] nominal yalıtım voltajı |
400 V AC 50 Hz |
| [Uimp] nominal darbe dayanım voltajı |
4 kV |
| kontak konum göstergesi |
Evet |
| Kontrol tipi |
Geçiş |
| Cihaz üzerii sinyalizasyon |
AÇIK, KAPALI, hata açma |
| Montaj Tipi |
Takılabilir |
| montaj desteği |
DIN rayı |
| comb busbar dağıtım bloğu uyumluluğu |
Üst veya alt: EVET |
| 9 mm vida adımı |
4 |
| Yükseklik |
85 mm |
| Genişlik |
36 mm |
| Derinlik |
73 mm |
| Ürün ağırlığı |
125 g |
| renk |
Beyaz |
| Mekanik dayanıklılık |
20000 cycles |
| elektrik dayanıklılığı |
20000 cycles |
| Kilitleme seçenekleri tanımı |
Kilitleme cihazı |
| bağlantılar - terminaller |
Tek terminal üst veya alt1…16 mm² sert
Tek terminal üst veya alt1…10 mm² esnek
Tek terminal üst veya alt1…10 mm² halkalı ve esnek |
| tel sıyırma uzunluğu |
15 mm için üst veya alt baglanti |
| sıkma torku |
2 N.m üst veya alt |
| toprak kaçağı koruması |
Entegre |
Ortam
| Standartlar |
EN/IEC 61009-2-1 |
| ürün sertifikaları |
VDE |
| IP koruma derecesi |
IP20 'e uygunIEC 60529
IP40 (modüler muhafaza) 'e uygunIEC 60529 |
| kirletme derecesi |
3 |
| aşırı gerilim kategorisi |
III 'e uygunIEC 60364 |
| elektromanyetik uyumluluk |
8/20 µs darbe dayanımı, 250 A 'e uygunEN/IEC 61009-2-1 |
| tropik iklim |
2 'e uygunIEC 60068-1 |
| bağıl nem |
95 % -de 55 °C |
| çalışma için ortam hava sıcaklığı |
-5…60 °C |
| Depolama ortam koşulları |
-40…85 °C |
Paketleme üniteleri
| Unit Type of Package 1 |
PCE |
| Number of Units in Package 1 |
1 |
| Package 1 Weight |
208,25 g |
| Package 1 Height |
4,0 cm |
| Package 1 Width |
8,0 cm |
| Package 1 Length |
10,0 cm |
| Unit Type of Package 2 |
S03 |
| Number of Units in Package 2 |
54 |
| Package 2 Weight |
12,142 kg |
| Package 2 Height |
30,0 cm |
| Package 2 Width |
30,0 cm |
| Package 2 Length |
40,0 cm |
| Unit Type of Package 3 |
BB1 |
| Number of Units in Package 3 |
6 |
| Package 3 Weight |
1,309 kg |
| Package 3 Height |
9,0 cm |
| Package 3 Width |
10,5 cm |
| Package 3 Length |
25,0 cm |
Sözleşme garantisi
| Garanti |
18 months |
