| cihaz uygulaması |
Dağıtım |
| seri |
Acti 9 |
| ürün adı |

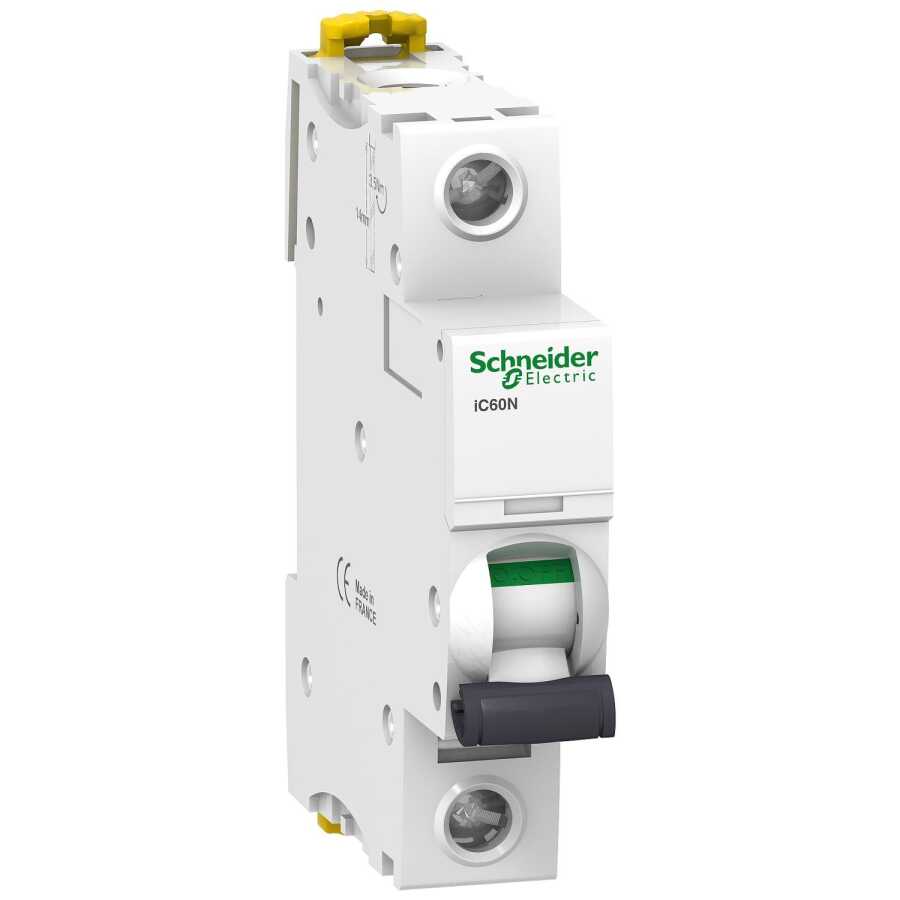

Acti9 iC60 |
| Ürün ya da bileşen tipi |
Minyatür devre kesici |
| Ürün grubu |
IC60N |
| Kutup tanımı |
1P |
| korumalı kutupların sayısı |
1 |
| [In] nominal akım |
32 A |
| Şebeke tipi |
AC
DC |
| açma birimi teknolojisi |
Termik Manyetik |
| eğim kodu |
C |
| kesme kapasitesi |
6000 A Icn -de 230 V AC 50/60 Hz 'e uygunEN/IEC 60898-1
10 kA Icu -de 60...72 V DC 'e uygunEN/IEC 60947-2
15 kA Icu -de 12...60 V DC 'e uygunEN/IEC 60947-2
10 kA Icu -de 220...240 V AC 50/60 Hz 'e uygunEN/IEC 60947-2
36 kA Icu -de 12...60 V AC 50/60 Hz 'e uygunEN/IEC 60947-2
20 kA Icu -de 100...133 V AC 50/60 Hz 'e uygunEN/IEC 60947-2 |
| kullanım kategorisi |
Kategori A 'e uygunEN 60947-2
Kategori A 'e uygunIEC 60947-2 |
| yalıtıma uygunluk |
Evet 'e uygunEN 60898-1
Evet 'e uygunEN 60947-2
Evet 'e uygunIEC 60898-1
Evet 'e uygunIEC 60947-2 |
| Standartlar |
EN 60947-2
IEC 60947-2
EN 60898-1
IEC 60898-1 |
Tamamlayıcı
| Şebeke frekansı |
50/60 Hz |
| manyetik açma limiti |
8 x In +/- % 20 |
| [Ics] nominal hizmet kesme kapasitesi |
27 kA 75 % 'e uygunEN 60947-2 - 12...60 V AC 50/60 Hz
7,5 kA 75 % 'e uygunEN 60947-2 - 220...240 V AC 50/60 Hz
27 kA 75 % 'e uygunIEC 60947-2 - 12...60 V AC 50/60 Hz
7,5 kA 75 % 'e uygunIEC 60947-2 - 220...240 V AC 50/60 Hz
15 kA 75 % 'e uygunIEC 60947-2 - 100...133 V AC 50/60 Hz
15 kA 75 % 'e uygunEN 60947-2 - 100...133 V AC 50/60 Hz
6000 A 100 % 'e uygunEN 60898-1 - 230 V AC 50/60 Hz
6000 A 100 % 'e uygunIEC 60898-1 - 230 V AC 50/60 Hz
10 kA 100 % 'e uygunEN 60947-2 - 72 V DC
10 kA 100 % 'e uygunIEC 60947-2 - 72 V DC
15 kA 100 % 'e uygunEN 60947-2 - 12...60 V DC
15 kA 100 % 'e uygunIEC 60947-2 - 12...60 V DC |
| sınırlama sınıfı |
3 'e uygunEN 60898-1
3 'e uygunIEC 60898-1 |
| [Ui] nominal yalıtım voltajı |
500 V AC 50/60 Hz 'e uygunEN 60947-2
500 V AC 50/60 Hz 'e uygunIEC 60947-2 |
| [Uimp] nominal darbe dayanım voltajı |
6 kV 'e uygunEN 60947-2
6 kV 'e uygunIEC 60947-2 |
| kontak konum göstergesi |
Evet |
| Kontrol tipi |
Geçiş |
| Cihaz üzerii sinyalizasyon |
Açma göstergesi |
| Montaj Tipi |
Sabit |
| montaj desteği |
DIN rayı |
| comb busbar dağıtım bloğu uyumluluğu |
Üst veya alt: EVET |
| 9 mm vida adımı |
2 |
| Yükseklik |
85 mm |
| Genişlik |
18 mm |
| Derinlik |
78,5 mm |
| Ürün ağırlığı |
0,215 kg |
| renk |
Beyaz |
| Mekanik dayanıklılık |
20000 cycles |
| elektrik dayanıklılığı |
10000 cycles |
| bağlantılar - terminaller |
Tek terminal (üst veya alt) 1…35 mm² sert
Tek terminal (üst veya alt) 1…25 mm² esnek |
| tel sıyırma uzunluğu |
14 mm için üst veya alt baglanti |
| sıkma torku |
3,5 N.m üst veya alt |
| toprak kaçağı koruması |
Yok |
Ortam
| IP koruma derecesi |
IP20 'e uygunIEC 60529
IP20 'e uygunEN 60529 |
| kirletme derecesi |
3 'e uygunEN 60947-2
3 'e uygunIEC 60947-2 |
| aşırı gerilim kategorisi |
IV |
| tropik iklim |
2 'e uygunIEC 60068-1 |
| bağıl nem |
95 % -de 55 °C |
| çalışma yüksekliği |
0...2000 m |
| çalışma için ortam hava sıcaklığı |
-35…70 °C |
| Depolama ortam koşulları |
-40…85 °C |
Paketleme üniteleri
| Birim paket türü 1 |
PCE |
| Paketteki birim sayısı |
1 |
| Paket ağırlığı (Lbs) |
120,5 g |
| Paket 1 Yükseklik |
2,0 cm |
| Paket 1 genişliği |
7,5 cm |
| Paket 1 Uzunluk |
9,5 cm |
| Birim paket türü 2 |
BB1 |
| Paketteki birim sayısı 2 |
12 |
| Paket 2 Ağırlığı |
1,5 kg |
| Paket 2 Yükseklik |
8,0 cm |
| Paket 2 genişliği |
10,0 cm |
| Paket 2 Uzunluk |
22,5 cm |
| Birim paket türü 3 |
S03 |
| Paketteki birim sayısı 3 |
132 |
| Paket 3 Ağırlığı |
16,911 kg |
| Paket 3 Yükseklik |
30,0 cm |
| Paket 3 genişliği |
30,0 cm |
| Paket 3 Uzunluk |
40,0 cm |
Sözleşme garantisi
| Garanti |
18 months |
