Ana
| cihaz uygulaması |
Dağıtım |
| seri |
Acti 9 |
| ürün adı |

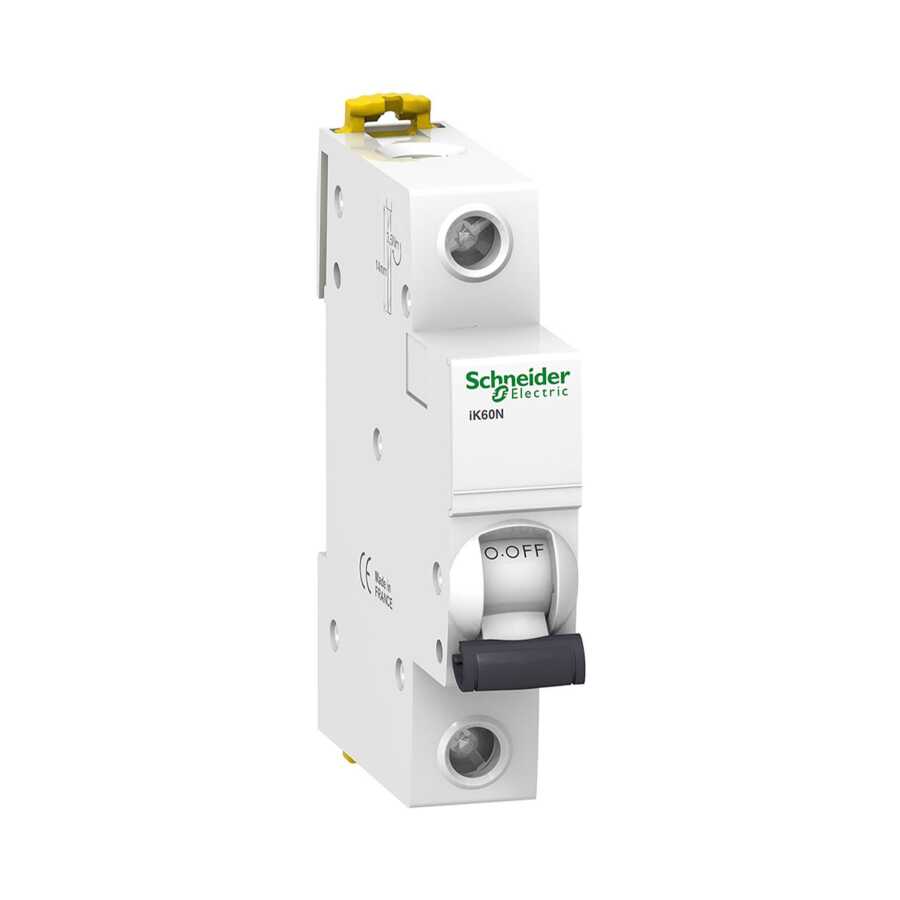

Acti9 iK60 |
| Ürün ya da bileşen tipi |
Minyatür devre kesici |
| Ürün grubu |
İK60N |
| Kutup tanımı |
1P |
| korumalı kutupların sayısı |
1 |
| [In] nominal akım |
50 A -de 30 °C |
| Şebeke tipi |
AC |
| açma birimi teknolojisi |
Termik Manyetik |
| eğim kodu |
C |
| kesme kapasitesi |
6000 A Icn -de 230 V AC 50/60 Hz 'e uygunEN/IEC 60898-1 |
| yalıtıma uygunluk |
Evet 'e uygunEN/IEC 60898-1 |
| Standartlar |
EN/IEC 60898-1 |
Tamamlayıcı
| Şebeke frekansı |
50/60 Hz |
| manyetik açma limiti |
5...10 x In |
| [Ics] nominal hizmet kesme kapasitesi |
6000 A 100 % 'e uygunEN/IEC 60898-1 - 230 V AC 50/60 Hz |
| sınırlama sınıfı |
3 'e uygunEN/IEC 60898-1 |
| [Ui] nominal yalıtım voltajı |
440 V AC 50/60 Hz 'e uygunEN/IEC 60898-1 |
| [Uimp] nominal darbe dayanım voltajı |
4 kV 'e uygunEN/IEC 60898-1 |
| kontak konum göstergesi |
Yok |
| Kontrol tipi |
Geçiş |
| Cihaz üzerii sinyalizasyon |
AÇIK/KAPALI göstergesi |
| Montaj Tipi |
Takılabilir |
| montaj desteği |
DIN rayı |
| 9 mm vida adımı |
2 |
| Yükseklik |
85 mm |
| Genişlik |
18 mm |
| Derinlik |
78,5 mm |
| Ürün ağırlığı |
100 g |
| renk |
Beyaz |
| Mekanik dayanıklılık |
20000 cycles |
| elektrik dayanıklılığı |
10000 cycles |
| Kilitleme seçenekleri tanımı |
Kilitleme cihazı |
| bağlantılar - terminaller |
Tünel tipi terminal (üst veya alt) 1…35 mm² sert
Tünel tipi terminal (üst veya alt) 1…25 mm² esnek |
| tel sıyırma uzunluğu |
14 mm için üst veya alt baglanti |
| sıkma torku |
3,5 N.m üst veya alt |
| toprak kaçağı koruması |
Yok |
Ortam
| IP koruma derecesi |
IP20 'e uygunIEC 60529 |
| kirletme derecesi |
2 'e uygunEN/IEC 60898-1 |
| aşırı gerilim kategorisi |
II |
| Nominal çalışma ortam sıcaklığı |
-25…60 °C |
| Depolama ortam koşulları |
-40…85 °C |
Paketleme üniteleri
| Birim paket türü 1 |
PCE |
| Paketteki birim sayısı |
1 |
| Paket ağırlığı (Lbs) |
124,3 g |
| Paket 1 Yükseklik |
1,8 cm |
| Paket 1 genişliği |
7,3 cm |
| Paket 1 Uzunluk |
9,5 cm |
| Birim paket türü 2 |
BB1 |
| Paketteki birim sayısı 2 |
12 |
| Paket 2 Ağırlığı |
1,545 kg |
| Paket 2 Yükseklik |
8,5 cm |
| Paket 2 genişliği |
10,0 cm |
| Paket 2 Uzunluk |
22,0 cm |
| Birim paket türü 3 |
S03 |
| Paketteki birim sayısı 3 |
132 |
| Paket 3 Ağırlığı |
17,41 kg |
| Paket 3 Yükseklik |
30,0 cm |
| Paket 3 genişliği |
30,0 cm |
| Paket 3 Uzunluk |
40,0 cm |
Sözleşme garantisi
| Garanti |
18 months |
