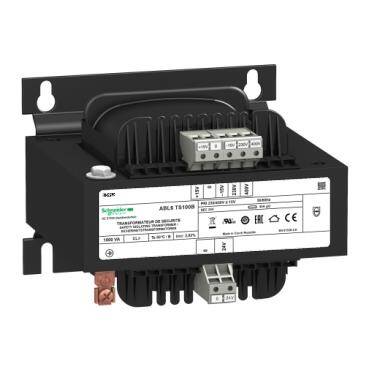

Schneider Electric ABL6TS100B, 1000 VA, Gerilim Transformatörü, 230/400 VAC Giriş - 24 VAC Çıkış

Ürün Kodu : ABL6TS100B
Barkod : 3389110585827
(0)
Yorum Yap
0,00 TL

Ana
Ürün serisi Modicon Transformer Optimized
Ürün ya da bileşen tipi Güvenlik ve yalıtım transformatörü
VA cinsinden nominal güç 1000 VA
giriş gerilimi 230 V AC monofaze, terminaller: N-L1
400 V AC fazdan faza, terminaller: L1-L2
çıkış gerilimi 24 V AC
ikincil sargı Tek
koruyucu kapak Olmadan
Nominal çalışma ortam sıcaklığı -20…50 °C
Tamamlayıcı
giriş gerilimi limitleri 207...253 V
360...440 V
ağ frekans limitleri 47…63 Hz
giriş gerilim toleransı +/- 15 V
verimlilik 94 %
W cinsinden güç dağılımı 63,8 W
çıkış sürdürülebilir aşırı gerilimi 3 % (yüksüz, sıcak durum)
Maximum voltage drop at rated load 0,3 %
yüksüz kayıplar 26,5 W
kısa devre gerilimi 0,0293
çıkış koruma tipi Aşırı yüke karşı, koruma teknolojisi: with additional protection fuses or circuit-breakers in Selection of Protection
Aşırı gerilime karşı, koruma teknolojisi: with additional protection fuses or circuit-breakers in Selection of Protection
Kısa devrelere karşı, koruma teknolojisi: with additional protection fuses or circuit-breakers in Selection of Protection
bağlantılar - terminaller İçin giriş bağlantısı: vidalı tip terminaller, baglanti kapasitesi: 5 x 4 mm² AWG 11
için giriş topraklama bağlantısı: vidalı tip terminaller, baglanti kapasitesi: 1 x 4 mm² AWG 11
için çıkış bağlantısı: vidalı tip terminaller, baglanti kapasitesi: 2 x 10 mm² AWG 6
İşaretleme CE
sabitleme modu 4 vidayla çap: 7 mm üzerinde dikey panel, çalisma konumu: yatay
4 vidayla çap: 7 mm üzerinde dikey panel, çalisma konumu: dikey
4 vidayla çap: 7 mm üzerinde %90 azalma oranı ile yatay panel
çalışma yüksekliği 3000 m
elektrik yalıtım sınıfı Sınıf B
Genişlik 174,0 mm
Yükseklik 148,0 mm
Derinlik 183,0 mm
Ürün ağırlığı 14,02 kg
Ortam
Ürün sertifikaları UR
EAC
DNV-GL
Standartlar UL 506
IP koruma derecesi IP20
çevresel özellik EMC 'e uygunEN 62041
Güvenlik 'e uygunEN 61558-1
Güvenlik 'e uygunEN 61558-2-6
koruyucu bakım TC
Depolama ortam koşulları -40…80 °C
aşırı gerilim kategorisi Sınıf I 'e uygunVDE 0106-1
dielektrik gücü 2000 V sargı ve topraklama arasında
4000 V birincil ve ikincil arasında
Paketleme üniteleri
Unit Type of Package 1 PCE
Number of Units in Package 1 1
Package 1 Height 25,000 cm
Package 1 Width 31,000 cm
Package 1 Length 28,000 cm
Package 1 Weight 15,100 kg
Unit Type of Package 2 P06
Number of Units in Package 2 4
Package 2 Height 75,000 cm
Package 2 Width 60,000 cm
Package 2 Length 80,000 cm
Package 2 Weight 68,900 kg
Sözleşme garantisi
Garanti 18 months
