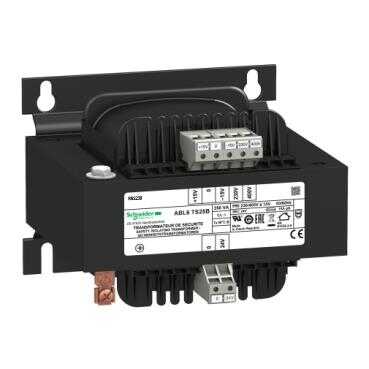

Gelince Sizi Arayalım| Ürün serisi | Modicon Transformer Optimized |
|---|---|
| Ürün ya da bileşen tipi | Güvenlik ve yalıtım transformatörü |
| VA cinsinden nominal güç | 250 VA |
| giriş gerilimi | 230 V AC monofaze, terminaller: N-L1 400 V AC fazdan faza, terminaller: L1-L2 |
| çıkış gerilimi | 24 V AC |
| ikincil sargı | Tek |
| koruyucu kapak | Olmadan |
| Nominal çalışma ortam sıcaklığı | -20…50 °C |
| giriş gerilimi limitleri | 360...440 V 207...253 V |
|---|---|
| ağ frekans limitleri | 47…63 Hz |
| giriş gerilim toleransı | +/- 15 V |
| verimlilik | 90 % |
| W cinsinden güç dağılımı | 27,8 W |
| çıkış sürdürülebilir aşırı gerilimi | 6 % (yüksüz, sıcak durum) |
| Maximum voltage drop at rated load | 0,1 % |
| yüksüz kayıplar | 12,5 W |
| kısa devre gerilimi | 0,0551 |
| çıkış koruma tipi | Aşırı yüke karşı, koruma teknolojisi: with additional protection fuses or circuit-breakers in Selection of Protection Aşırı gerilime karşı, koruma teknolojisi: with additional protection fuses or circuit-breakers in Selection of Protection Kısa devrelere karşı, koruma teknolojisi: with additional protection fuses or circuit-breakers in Selection of Protection |
| bağlantılar - terminaller | İçin giriş bağlantısı: vidalı tip terminaller, baglanti kapasitesi: 5 x 4 mm² AWG 11 için giriş topraklama bağlantısı: vidalı tip terminaller, baglanti kapasitesi: 1 x 4 mm² AWG 11 için çıkış bağlantısı: vidalı tip terminaller, baglanti kapasitesi: 2 x 4 mm² AWG 11 |
| İşaretleme | CE |
| sabitleme modu | 4 vidayla çap: 5,8 mm üzerinde dikey panel, çalisma konumu: yatay 4 vidayla çap: 5,8 mm üzerinde dikey panel, çalisma konumu: dikey 4 vidayla çap: 5,8 mm üzerinde %90 azalma oranı ile yatay panel |
| çalışma yüksekliği | 3000 m |
| elektrik yalıtım sınıfı | Sınıf B |
| Genişlik | 120,0 mm |
| Yükseklik | 93,0 mm |
| Derinlik | 122,0 mm |
| Ürün ağırlığı | 4,12 kg |
| Ürün sertifikaları | UR EAC DNV-GL |
|---|---|
| Standartlar | UL 506 |
| IP koruma derecesi | IP20 |
| çevresel özellik | EMC 'e uygunEN 62041 Güvenlik 'e uygunEN 61558-1 Güvenlik 'e uygunEN 61558-2-6 |
| koruyucu bakım | TC |
| Depolama ortam koşulları | -40…80 °C |
| aşırı gerilim kategorisi | Sınıf I 'e uygunVDE 0106-1 |
| dielektrik gücü | 2000 V sargı ve topraklama arasında 4000 V birincil ve ikincil arasında |
| Unit Type of Package 1 | PCE |
|---|---|
| Number of Units in Package 1 | 1 |
| Package 1 Height | 20,000 cm |
| Package 1 Width | 20,000 cm |
| Package 1 Length | 25,000 cm |
| Package 1 Weight | 4,363 kg |
| Unit Type of Package 2 | P06 |
| Number of Units in Package 2 | 30 |
| Package 2 Height | 75,000 cm |
| Package 2 Width | 60,000 cm |
| Package 2 Length | 80,000 cm |
| Package 2 Weight | 142,960 kg |
| Garanti | 18 months |
|---|
