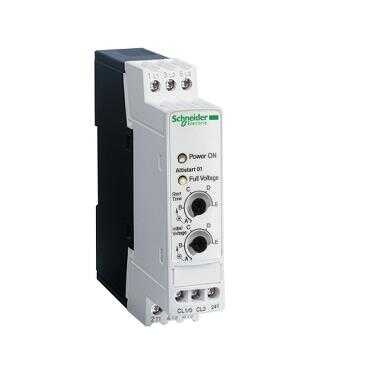

Gelince Sizi Arayalım| Ürün serisi | Altistart 01 |
|---|---|
| Ürün ya da bileşen tipi | Yumuşak yolverici |
| ürün varış yeri | Asenkron motorlar |
| ürüne özel uygulama | Basit makine |
| Ürün grubu | ATS01 |
| fazların ağ sayısı | 1 faz |
| [Us] nominal besleme gerilimi | 110...480 V - 10...10 % |
| motor gücü kW | 0,37 kW, 3 faz -de 230 V 0,55 kW, 3 faz -de 230 V 1,1 kW, 3 faz -de 400 V 0,37 kW, 1 faz -de 230 V |
| motor gücü hp | 0,5 hp, 3 faz -de 230 V 0,5 hp, 3 faz -de 460 V 1,5 hp, 3 faz -de 460 V |
| IcL yolverici değeri | 3 A |
| kullanım kategorisi | AC-53B 'e uygunEN/IEC 60947-4-2 |
| akım tüketimi | 15 A nominal yükte |
| başlatma tipi | Gerilim rampası ile yolverme |
| W cinsinden güç dağılımı | 19 W geçici durumda 4 W tam yükte ve yolverme sonunda |
| montaj stili | Soğutma bloklu |
|---|---|
| kullanılabilir işlev | Entegre bypas |
| besleme gerilimi limitleri | 99…528 V |
| besleme frekansı | 50...60 Hz - 5...5 % |
| Şebeke frekansı | 47,5...63 Hz |
| çıkış gerilimi | <= güç besleme gerilimi |
| kontrol devresi gerilimi | 110 V AC +/- 10 % -de 30 mA 24 V AC/DC +/- 10 % -de 25 mA 240 V AC +/- 10 % -de 65 mA |
| yolverme süresi | 1 s / 100 5 s / 20 1 ile 5 sn arasında ayarlanabilir |
| yolverme torku | Motorun yolverme momentinin %30...80’i doğrudan hat beslemesine bağlıdır |
| Dijital çıkış akımı | 2 A DC-13 3 A AC-15 |
| sıkma torku | 0,8 N.m |
| elektrikli bağlantı | Kafes tipi konnektör - sert 1 2,5 mm² AWG 14 kontrol devresi Kafes tipi konnektör - sert 1 2,5 mm² AWG 14 güç devresi Kafes tipi konnektör - sert 2 1 mm² AWG 17 kontrol devresi Kafes tipi konnektör - sert 2 1 mm² AWG 17 güç devresi Kafes tipi konnektör - esnek Kablo uçlu 1 2,5 mm² AWG 14 kontrol devresi Kafes tipi konnektör - esnek Kablo uçlu 1 2,5 mm² AWG 14 güç devresi Kafes tipi konnektör - esnek kablo uçsuz 1 2,5 mm² AWG 14 kontrol devresi Kafes tipi konnektör - esnek kablo uçsuz 1 2,5 mm² AWG 14 güç devresi Kafes tipi konnektör - esnek Kablo uçlu 2 0,75 mm² AWG 18 kontrol devresi Kafes tipi konnektör - esnek Kablo uçlu 2 0,75 mm² AWG 18 güç devresi Kafes tipi konnektör - esnek kablo uçsuz 2 1 mm² AWG 17 kontrol devresi Kafes tipi konnektör - esnek kablo uçsuz 2 1 mm² AWG 17 güç devresi |
| İşaretleme | CE |
| Çalışma konumu | Dikey +/- 10 derece |
| Yükseklik | 100 mm |
| Genişlik | 23 mm |
| Derinlik | 100 mm |
| Ürün ağırlığı | 0,16 kg |
| uyumluluk kodu | ATS01N1 |
| Motor power range AC-3 | 0…0,5 kW -de 200…240 V 1 faz 0…0,5 kW -de 200…240 V 3 faz 0,55…1 kW -de 200…240 V 3 faz 1,1…2 kW -de 380…440 V 3 faz |
| Motor yolverici tipi | Soft starter |
| elektromanyetik uyumluluk | Iletimli ve yayılmalı emisyonlar seviye B 'e uygunCISPR 11 Iletimli ve yayılmalı emisyonlar seviye B 'e uygunIEC 60947-4-2 Sönen salınım dalgaları seviye 3 'e uygunIEC 61000-4-12 Elektrostatik deşarj seviye 3 'e uygunIEC 61000-4-2 EMC bağışıklığı 'e uygunEN 50082-1 EMC bağışıklığı 'e uygunEN 50082-2 Harmonikler 'e uygunIEC 1000-3-2 Harmonikler 'e uygunIEC 1000-3-4 Radyo elektrik alanlarının yol açtığı iletimli parazitlere bağışıklık seviye 3 'e uygunIEC 61000-4-6 Elektrik akımlarına bağışıklık seviye 4 'e uygunIEC 61000-4-4 Yayılan radyo-elektrik parazitlerine bağışıklık seviye 3 'e uygunIEC 61000-4-3 Mikro kesilmeler ve gerilim dalgalanmaları 'e uygunIEC 61000-4-11 Gerilim/akım darbesi seviye 3 'e uygunIEC 61000-4-5 |
|---|---|
| Standartlar | EN/IEC 60947-4-2 |
| Ürün sertifikaları | CSA GOST C-Tick UL CCC yolverici için motor delta terminaline kabloyla bağlanmış B44.1-96/ASME A17.5 |
| IP koruma derecesi | IP20 |
| kirletme derecesi | 2 'e uygunEN/IEC 60947-4-2 |
| titreşim direnci | 1 gn (f= 13…150 Hz) 'e uygunEN/IEC 60068-2-6 1,5 mm tepeden tepeye (f= 3…13 Hz) 'e uygunEN/IEC 60068-2-6 |
| darbe dayanımı | 15 gn için 11 ms 'e uygunEN/IEC 60068-2-27 |
| bağıl nem | 5…95 % yoğuşma veya damlayan su olmadan 'e uygunEN/IEC 60068-2-3 |
| çalışma için ortam hava sıcaklığı | -10…40 °C (olmadan) 40…50 °C (°C başına % 2 akım düşüşüyle) |
| depolama için ortam hava sıcaklığı | -25…70 °C 'e uygunEN/IEC 60947-4-2 |
| çalışma yüksekliği | <= 1000 m olmadan > 1000 m ek 100 m başına % 2,2 akım düşüşüyle |
| Birim paket türü 1 | PCE |
|---|---|
| Paketteki birim sayısı | 1 |
| Paket ağırlığı (Lbs) | 175,0 g |
| Paket 1 Yükseklik | 2,5 cm |
| Paket 1 genişliği | 10,3 cm |
| Paket 1 Uzunluk | 10,5 cm |
| Birim paket türü 2 | S02 |
| Paketteki birim sayısı 2 | 36 |
| Paket 2 Ağırlığı | 6,491 kg |
| Paket 2 Yükseklik | 15,0 cm |
| Paket 2 genişliği | 30,0 cm |
| Paket 2 Uzunluk | 40,0 cm |
| Garanti | 18 months |
|---|
