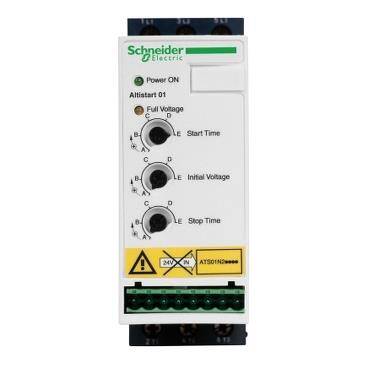

Gelince Sizi Arayalım| Ürün serisi | Altistart 01 |
|---|---|
| Ürün ya da bileşen tipi | Yumuşak yolverici |
| ürün varış yeri | Asenkron motorlar |
| ürüne özel uygulama | Basit makine |
| Ürün grubu | ATS01 |
| fazların ağ sayısı | 3 faz |
| [Us] nominal besleme gerilimi | 380...415 V - 10...10 % |
| motor gücü kW | 4 kW, 3 faz -de 380...415 V |
| IcL yolverici değeri | 9 A |
| kullanım kategorisi | AC-53B 'e uygunEN/IEC 60947-4-2 |
| akım tüketimi | 45 A nominal yükte |
| başlatma tipi | Gerilim rampası ile yolverme |
| W cinsinden güç dağılımı | 4 W tam yükte ve yolverme sonunda 94 W geçici durumda |
| montaj stili | Soğutma bloklu |
|---|---|
| kullanılabilir işlev | Entegre bypas |
| besleme gerilimi limitleri | 342…456 V |
| besleme frekansı | 50...60 Hz - 5...5 % |
| Şebeke frekansı | 47,5...63 Hz |
| çıkış gerilimi | <= güç besleme gerilimi |
| kontrol devresi gerilimi | Yolvericide dahili olarak bulunur |
| yolverme süresi | 1 s / 100 5 s / 20 10 s / 10 1 ile 10 sn arasında ayarlanabilir |
| yavaşlama süresi semb | 1 ile 10 sn arasında ayarlanabilir |
| yolverme torku | Motorun yolverme momentinin %30...80’i doğrudan hat beslemesine bağlıdır |
| Dijital giriş tipi | Lojik (LI1, LI2, BOOST) durdurma, çalıştırma ve güçlendirme yolverme fonksiyonları <= 8 mA 27 kOhm |
| Dijital giriş gerilimi | 24...40 V |
| Dijital giriş lojiği | Pozitif LI1, LI2, BOOST 0 Durumunda: < 5 V ve <= 0.2 mA 1 Durumunda: > 13 V, >= 0.5 mA |
| Dijital çıkış akımı | 2 A DC-13 3 A AC-15 |
| Dijital çıkış tipi | Açık kollektör lojiki LO1 yolverme sinyalinin sonu Röle çıkışları R1A, R1C NA |
| Dijital çıkış gerilimi | 24 V (gerilim limitleri: 6...30 V) açık kollektör lojiki |
| minimum anahtarlama akımı | 10 mA -de 6 V DC için röle çıkışları |
| maksimum anahtarlama akımı | Röle çıkışları: 2 A -de 250 V AC cos phi = 0,5 ve L/R = 20 ms endüktif yük Röle çıkışları: 2 A -de 30 V DC cos phi = 0,5 ve L/R = 20 ms endüktif yük |
| ekran tipi | 1 LED (yeşil) için yolverici başlatıldı 1 LED (sarı) için nominal gerilime erişildi |
| sıkma torku | 0,5 N.m 1,9…2,5 N.m |
| elektrikli bağlantı | 4 mm vida kelepçesi terminali - sert 1 1...10 mm² AWG 8 güç devresi Vida konnektörü - sert 1 0,5...2,5 mm² AWG 14 kontrol devresi 4 mm vida kelepçesi terminali - sert 2 1...6 mm² AWG 10 güç devresi Vida konnektörü - sert 2 0,5...1 mm² AWG 17 kontrol devresi Vida konnektörü - esnek Kablo uçlu 1 0,5...1,5 mm² AWG 16 kontrol devresi 4 mm vida kelepçesi terminali - esnek kablo uçsuz 1 1,5...10 mm² AWG 8 güç devresi Vida konnektörü - esnek kablo uçsuz 1 0,5...2,5 mm² AWG 14 kontrol devresi 4 mm vida kelepçesi terminali - esnek Kablo uçlu 2 1...6 mm² AWG 10 güç devresi 4 mm vida kelepçesi terminali - esnek kablo uçsuz 2 1,5...6 mm² AWG 10 güç devresi Vida konnektörü - esnek kablo uçsuz 2 0,5...1,5 mm² AWG 16 kontrol devresi |
| İşaretleme | CE |
| Çalışma konumu | Dikey +/- 10 derece |
| Yükseklik | 124 mm |
| Genişlik | 45 mm |
| Derinlik | 131 mm |
| Ürün ağırlığı | 0,42 kg |
| uyumluluk kodu | ATS01N2 |
| Motor power range AC-3 | 4…6 kW -de 380…440 V 3 faz |
| Motor yolverici tipi | Soft starter |
| elektromanyetik uyumluluk | Iletimli ve yayılmalı emisyonlar seviye B 'e uygunCISPR 11 Iletimli ve yayılmalı emisyonlar seviye B 'e uygunIEC 60947-4-2 Sönen salınım dalgaları seviye 3 'e uygunIEC 61000-4-12 Elektrostatik deşarj seviye 3 'e uygunIEC 61000-4-2 EMC bağışıklığı 'e uygunEN 50082-1 EMC bağışıklığı 'e uygunEN 50082-2 Harmonikler 'e uygunIEC 1000-3-2 Harmonikler 'e uygunIEC 1000-3-4 Radyo elektrik alanlarının yol açtığı iletimli parazitlere bağışıklık seviye 3 'e uygunIEC 61000-4-6 Elektrik akımlarına bağışıklık seviye 4 'e uygunIEC 61000-4-4 Yayılan radyo-elektrik parazitlerine bağışıklık seviye 3 'e uygunIEC 61000-4-3 Mikro kesilmeler ve gerilim dalgalanmaları 'e uygunIEC 61000-4-11 Gerilim/akım darbesi seviye 3 'e uygunIEC 61000-4-5 |
|---|---|
| Standartlar | EN/IEC 60947-4-2 |
| Ürün sertifikaları | GOST yolverici için motor delta terminaline kabloyla bağlanmış B44.1-96/ASME A17.5 CCC CSA C-Tick UL |
| IP koruma derecesi | IP20 |
| kirletme derecesi | 2 'e uygunEN/IEC 60947-4-2 |
| titreşim direnci | 1 gn (f= 13…150 Hz) 'e uygunEN/IEC 60068-2-6 1,5 mm tepeden tepeye (f= 3…13 Hz) 'e uygunEN/IEC 60068-2-6 |
| darbe dayanımı | 15 gn için 11 ms 'e uygunEN/IEC 60068-2-27 |
| bağıl nem | 5…95 % yoğuşma veya damlayan su olmadan 'e uygunEN/IEC 60068-2-3 |
| çalışma için ortam hava sıcaklığı | -10…40 °C (olmadan) 40…50 °C (°C başına % 2 akım düşüşüyle) |
| depolama için ortam hava sıcaklığı | -25…70 °C 'e uygunEN/IEC 60947-4-2 |
| çalışma yüksekliği | <= 1000 m olmadan > 1000 m ek 100 m başına % 2,2 akım düşüşüyle |
| Birim paket türü 1 | PCE |
|---|---|
| Paketteki birim sayısı | 1 |
| Paket ağırlığı (Lbs) | 535 g |
| Paket 1 Yükseklik | 5,3 cm |
| Paket 1 genişliği | 15,2 cm |
| Paket 1 Uzunluk | 17,3 cm |
| Birim paket türü 2 | S03 |
| Paketteki birim sayısı 2 | 14 |
| Paket 2 Ağırlığı | 8,053 kg |
| Paket 2 Yükseklik | 30 cm |
| Paket 2 genişliği | 30 cm |
| Paket 2 Uzunluk | 40 cm |
| Birim paket türü 3 | P06 |
| Paketteki birim sayısı 3 | 112 |
| Paket 3 Ağırlığı | 74,124 kg |
| Paket 3 Yükseklik | 75 cm |
| Paket 3 genişliği | 60 cm |
| Paket 3 Uzunluk | 80 cm |
