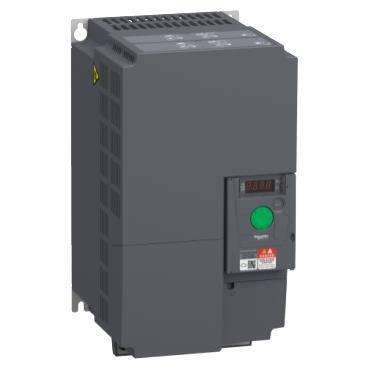

Gelince Sizi Arayalım| Ürün serisi | Easy Altivar 310 |
|---|---|
| Ürün ya da bileşen tipi | Değişken hızlı sürücü |
| ürüne özel uygulama | Basit makine |
| montaj stili | Soğutma bloklu |
| Ürün grubu | ATV310 |
| fazların ağ sayısı | Trifaze |
| [Us] nominal besleme gerilimi | 380...460 V % - 15...10 |
| motor gücü kW | 15 kW için Ağır şart 18,5 kW için normal şart |
| motor gücü hp | 20 hp için Ağır şart 25 hp için normal şart |
| gürültü seviyesi | 50 dB |
| Set başına Miktar | 1'li set |
|---|---|
| EMC filtresi | EMC filtresi olmadan |
| soğutmanın tipi | Entegre fan |
| haberleşme port protokolü | Modbus |
| konnektörün tipi | RJ45 (ön yüzde) için Modbus |
| fiziksel arayüz | 2 telli RS 485 için Modbus |
| iletim çerçevesi | RTU için Modbus |
| iletim hızı | 4800 bit/sn 9600 bit/s 19200 bit/s 38400 bit/sn |
| adreslerin sayısı | 1…247 için Modbus |
| haberleşme hizmeti | Bekleme kayıtlarını oku (03) 29 word Tek kayıtları yaz (06) 29 word Çoklu kayıtları yaz (16) 27 word Çoklu kayıtları oku/yaz (23) 4/4 word Cihaz tanımlamasını oku (43) |
| hat akımı | 46,5 A -de 380 V (Ağır şart) 46,6 A -de 380 V (normal şart) 38,5 A -de 460 V (Ağır şart) 38,8 A -de 460 V (normal şart) |
| görünen güç | 30,7 kVA -de 460 V (Ağır şart) 31,2 kVA -de 460 V (normal şart) |
| muhtemel hat Isc | 22 kA ( Ağır şart ) 5 kA ( normal şart ) |
| sürekli çıkış akımı | 33 A Ağır şart 36 A normal şart |
| maksimum geçici akım | 49,5 A süresince 60 s (Ağır şart) 39,6 A süresince 60 s (normal şart) |
| W cinsinden güç dağılımı | 416,0 W, at In (Ağır şart) 451,7 W, at In (normal şart) |
| hız kontrol cihazı çıkış frekansı | 0,5…400 Hz |
| nominal anahtarlama frekansı | 4 kHz |
| anahtarlama frekansı | 2...12 kHz ayarlanabilir |
| hız aralığı | 1…20 için asenkron motor |
| geçici aşırı moment | 170…200 % sürücü değerine ve motor tipine bağlı olarak nominal motor torku |
| frenleme torku | Up to 150 % of nominal motor torque frenleme direnci ile Nominal motor torkunun % 70'ine kadar frenleme direnci olmadan |
| asenkron motor kontrol profili | Gerilim/frekans oranı (V/f) Gerilim/frekans oranı - Enerji Tasarrufu, karesel U/f Sensörsüz vektör kontrolü (SVC) |
| motor kayma kompanzasyonu | Ayarlanabilir |
| çıkış gerilimi | 380...460 V trifaze |
| elektrikli bağlantı | Terminal, kelepçeleme kapasitesi: 16...25 mm², AWG 4...AWG 3 (L1, L2, L3, PA/+, PB, U, V, W) |
| sıkma torku | 2,2…2,4 N.m |
| yalıtım | Güç ve kontrol arasındaki elektrik |
| besleme | Referans potansiyometre için dahili besleme: 5 V (4,75…5,25 V)DC, <10 mAile aşırı yük ve kısa devre koruması Lojik girişler için dahili besleme: 24 V (20,4…28,8 V)DC, <100 mAile aşırı yük ve kısa devre koruması |
| analog giriş sayısı | 1 |
| analog giriş tipi | Yapılandırılabilir akım AI1 0...20 mA 250 Ohm Yapılandırılabilir gerilim AI1 0...10 V 30 kOhm Yapılandırılabilir gerilim AI1 0...5 V 30 kOhm |
| Dijital giriş sayısı | 4 |
| Dijital giriş tipi | Programlanabilir LI1...LI4 24 V 18...30 V |
| Dijital giriş lojiği | Negatif lojik (blok), > 16 V (durum 0), < 10 V (durum 1), giris empedansi 3,5 kOhm Pozitif lojik (kaynak), 0...< 5 V (durum 0), > 11 V (durum 1) |
| örnekleme süresi | 10 ms için analog giriş 20 ms, tolerans +/- 1 ms için lojik giriş |
| doğrusallık hatası | Maksimum değerin +/- % 0,3'ü için analog giriş |
| analog çıkış sayısı | 1 |
| analog çıkış tipi | AO1 yazılım-yapılandırılabilir gerilim: 0...10 V AC 0...10 V 0…0,02 A, empedans: 470 Ohm, çözünürlük 8 bit AO1 yazılım-yapılandırılabilir akım: 0...20 mA, empedans: 800 Ohm, çözünürlük 8 bit |
| Dijital çıkış sayısı | 2 |
| Dijital çıkış tipi | Lojik çıkış LO+, LO- Korumalı röle çıkışı R1A, R1B, R1C 1 K/A |
| minimum anahtarlama akımı | 5 mA -de 24 V DC için lojik röle |
| maksimum anahtarlama akımı | 2 A -de 250 V AC üzerinde endüktif yük cos phi = 0,4 L/R = 7 msn için lojik röle 2 A -de 30 V DC üzerinde endüktif yük cos phi = 0,4 L/R = 7 msn için lojik röle 3 A -de 250 V AC üzerinde dirençli yük cos phi = 1 L/R = 0 msn için lojik röle 4 A -de 30 V DC üzerinde dirençli yük cos phi = 1 L/R = 0 msn için lojik röle |
| hızlanma ve yavaşlama rampaları | 0...999,9 sn arasında doğrusal S U |
| durana kadar frenleme | DC enjeksiyon ile, <30 s |
| koruma tipi | Hat besleme aşırı gerilimi Hat besleme düşük gerilimi Çıkış fazları ve toprak arasındaki aşırı akım Aşırı ısınmaya karşı koruma Motor fazları arasındaki kısa devre Trifazede giriş faz kaybına karşı I²t değerinin sürekli hesaplanması ile sürücü üzerinden termal motor koruması |
| frekans çözünürlüğü | Analog giriş: dönüştürücü A/D, 10 bit Ekran birimi: 0,1 Hz |
| zaman sabiti | 20 ms +/- 1 ms referans değişikliği için |
| Çalışma konumu | Dikey +/- 10 derece |
| Yükseklik | 330 mm |
| Genişlik | 180 mm |
| Derinlik | 191 mm |
| Ürün ağırlığı | 6,3 kg |
| besleme frekansı | 50/60 Hz +/- 5 % |
| ürün varış yeri | Asenkron motorlar |
| elektromanyetik uyumluluk | Elektrik hızlı geçici/patlama bağışıklık testi - test level: seviye 4 conforming to IEC 61000-4-4 Elektrostatik deşarj bağışıklık testi - test level: seviye 3 conforming to IEC 61000-4-2 Iletimli kesintilere bağışıklık - test level: seviye 3 conforming to IEC 61000-4-6 Yayılmalı, radyo frekansı elektromanyetik alan bağışıklık testi - test level: seviye 3 conforming to IEC 61000-4-3 Gerilim düşüşleri ve kesintileri bağışıklık testi conforming to IEC 61000-4-11 Kesinti bağışıklık testi - test level: seviye 3 conforming to IEC 61000-4-5 |
|---|---|
| Standartlar | IEC 61800-5-1 |
| Ürün sertifikaları | CE EAC KC |
| IP koruma derecesi | IP20 üst parçada kapama plakası olmadan IP4X üst |
| kirletme derecesi | 2 'e uygunIEC 61800-5-1 |
| çevresel özellik | Toz kirliliği direnci class 3S2 'e uygunIEC 60721-3-3 Kimyasal kirlilik direnci sınıf 3C3 'e uygunIEC 60721-3-3 |
| darbe dayanımı | 15 gn için 11 ms 'e uygunIEC 60068-2-27 |
| bağıl nem | 5…95 % yoğuşmasız 'e uygunIEC 60068-2-3 5…95 % damlayan su olmadan 'e uygunIEC 60068-2-3 |
| Depolama ortam koşulları | -25…70 °C |
| çalışma için ortam hava sıcaklığı | -10…55 °C değer kaybı olmadan 55…60 °C hız kontrol cihazının üst kısmındaki koruyucu kapak °C başına % 2,2 akım düşüşüyle |
|
