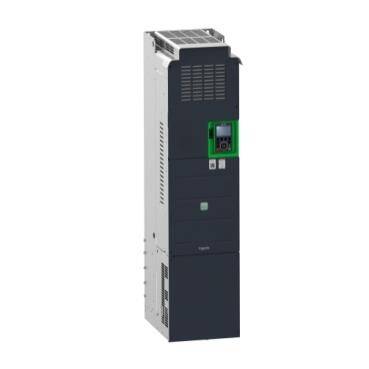

Gelince Sizi Arayalım| Ürün serisi | Altivar Process ATV900 |
|---|---|
| cihaz uygulaması | Endüstriyel uygulama |
| Ürün ya da bileşen tipi | Değişken hızlı sürücü |
| ürün varış yeri | Senkron motorlar Asenkron motorlar |
| ürüne özel uygulama | Endüstriyel proses |
| model | Standart tip Frenleme ünitesi ile |
| şebeke faz sayısı | 3 faz Monofaze |
| Montaj Tipi | Duvara monte |
| haberleşme port protokolü | Ethernet IP/Modbus TCP Modbus |
| [Us] nominal besleme gerilimi | 380...480 V % - 15...10 |
| motor gücü kW | 110,0 kW için normal şart 90,0 kW için Ağır şart |
| sürekli çıkış akımı | 211 A -de 4 kHz için normal şart 173 A -de 4 kHz için Ağır şart |
| EMC filtresi | Entegre EMC plaka seçeneği ile |
| IP koruma sınıfı | IP21 |
| koruma sınıfı | UL tip 1 |
| option module | Yuva A: iletişim modülü için Profibus DP V1 Yuva A: iletişim modülü için Profinet Yuva A: iletişim modülü için DeviceNet Yuva A: iletişim modülü için EtherCAT Yuva A: iletişim modülü için CANopen daisy zinciri RJ45 Yuva A: iletişim modülü için CANopen SUB-D 9 Yuva A: iletişim modülü için CANopen vidalı terminaller Yuva A/yuva B/yuva C: dijital ve analog G/Ç genişletme modülü Yuva A/yuva B/yuva C: çıkış rölesi genişletme modülü Yuva B: 5/12 V dijital enkoder arayüz modülü Yuva B: analog enkoder arayüz modülü Yuva B: çözücü enkoder arayüz modülü |
| asenkron motor kontrol profili | Sabit tork standartı Değişken moment standardı Optimum moment modu |
| senkron motor kontrol profili | Sabit mıknatıslı motor Senkronize relüktans motor |
| Maksimum çıkış frekansı | 599 Hz |
| anahtarlama frekansı | 1...8 kHz ayarlanabilir 2,5...8 kHz değer kaybı faktörü ile |
| nominal anahtarlama frekansı | 2,5 kHz |
| hat akımı | 201,0 A -de 380 V (normal şart) 170,0 A -de 380 V (Ağır şart) 165,0 A -de 480 V (normal şart) 143,0 A -de 480 V (Ağır şart) |
| görünen güç | 121,8 kVA -de 380...480 V (normal şart) 102,6 kVA -de 380...480 V (Ağır şart) |
| maksimum geçici akım | 253 A süresince 60 s (normal şart) 259,5 A süresince 60 s (Ağır şart) |
| Şebeke frekansı | 50...60 Hz |
| muhtemel hat Isc | 50 kA |
| Dijital giriş sayısı | 10 |
|---|---|
| röle çıkış tipi | Yapılandırılabilir röle lojiki R1: hata rölesi NA/NK elektriksel dayanıklılık 100000 cycles Yapılandırılabilir röle lojiki R2: sekans rölesi NA elektriksel dayanıklılık 1000000 cycles Yapılandırılabilir röle lojiki R3: sekans rölesi NA elektriksel dayanıklılık 1000000 cycles |
| fiziksel arayüz | Ethernet 2 telli RS 485 |
| konnektör tipi | 2 RJ45 1 RJ45 |
| erişim yöntemi | Slave Modbus TCP |
| iletim hızı | 10, 100 Mbit 4,8 kbps 9600 bit/s 19200 bit/s |
| iletim çerçevesi | RTU |
| adreslerin sayısı | 1…247 |
| veri biçimi | 8 bit, yapılandırılabilir tek, çift veya paritesiz |
| polarizasyon tipi | Empedans yok |
| 4 kadranlı çalışma mümkün | Doğru |
| hızlanma ve yavaşlama rampaları | 0,01...9999 sn arasında ayrı olarak doğrusal ayarlanabilir S, U veya özelleştirilmiş |
| motor kayma kompanzasyonu | Ayarlanabilir Otomatik her türlü yük Bastırılabilir Sürekli mıknatıslı motor yasasında bulunmaz |
| durana kadar frenleme | DC enjeksiyon ile |
| Fren kesici entegre | Doğru |
| Maksimum Giriş Akımı | 201,0 A |
| Maksimum çıkış voltajı | 480,0 V |
| Bağıl simetrik ağ frekansı toleransı | 5 % |
| Yüksek aşırı yükte temel yük akımı | 173,0 A |
| Düşük aşırı yükte temel yük akımı | 211,0 A |
| Güvenlik fonksiyonu Güvenli Yön (SDI) ile | Doğru |
| Güvenlik fonksiyonu ile Güvenli Çalışma Durdurma (SOS) | Doğru |
| Güvenlik fonksiyonu Güvenli Konum (SP) ile | Yanlış |
| Güvenlik fonksiyonu ile Güvenli programlanabilir lojik | Yanlış |
| Güvenlik fonksiyonu ile Güvenli Hız İzleyici (SSM) | Yanlış |
| Güvenlik fonksiyonu Güvenli Durdurma 1 (SS1) ile | Yanlış |
| Sft fct Güvenli Durdurma 2 (SS2) ile | Doğru |
| Güvenlik fonksiyonu ile Güvenli tork kapalı (STO) | Yanlış |
| Kapalı göstergeli | Doğru |
| Güvenlik fonksiyonu ile Güvenli fren yönetimi (SBC/SBT) | Yanlış |
| Güvenlik fonksiyonu ile Güvenli Sınırlı Konum (SLP) | Yanlış |
| koruma tipi | Termal koruma: motor Güvenli tork kapatma: motor Motor fazı kesme: motor Termal koruma: sürücü Güvenli tork kapatma: sürücü Aşırı ısınma: sürücü Çıkış fazları ve toprak arasındaki aşırı akım: sürücü Çıkış geriliminin aşırı yükü: sürücü Kısa devre koruması: sürücü Motor fazı kesme: sürücü DC veriyolunda aşırı gerilimler: sürücü Hat besleme aşırı gerilimi: sürücü Hat besleme düşük gerilimi: sürücü Hat besleme faz kaybı: sürücü Aşırı hız: sürücü Kontrol devresinde kesme: sürücü |
| Set başına Miktar | 1 |
| Genişlik | 320 mm |
| Yükseklik | 1205 mm |
| Derinlik | 393 mm |
| Ürün ağırlığı | 104 kg |
| elektrikli bağlantı | Hat tarafı: vidalı terminal 2 x 50...3 x 120 mm²/2 x AWG 1/0...2 x 300 kcmil DC barası: vidalı terminal 0,5...1,5 mm²/AWG 20...AWG 16 Kontrol: vidalı terminal 0,5...1,5 mm²/AWG 20...AWG 16 |
| iletim hızı | 10, 100 Mbit/sn için Ethernet IP/Modbus TCP 4,8, 9,6, 19,2, 38,4 kbit/sn için Modbus seri |
| veri biçimi | 8 bit, yapılandırılabilir tek, çift veya paritesiz için Modbus seri |
| polarizasyon tipi | Empedans yok için Modbus seri |
| adreslerin sayısı | 1…247 için Modbus seri |
| yerel sinyalleme | Yerel diagnostik: 3 LED (tek/iki renkli) 5 LED (iki renkli) 2 LED (iki renkli) 1 LED (kırmızı) |
| yalıtım | Güç ve kontrol arasındaki terminaller |
| Çalışma konumu | Dikey +/- 10 derece |
|---|---|
| Ürün sertifikaları | UL CSA TÜV |
| İşaretleme | CE |
| Standartlar | UL 508C IEC 61800-3 IEC 61800-5-1 IEC 61000-3-12 IEC 60721-3 IEC 61508 IEC 13849-1 |
| Maksimum tork değeri |
