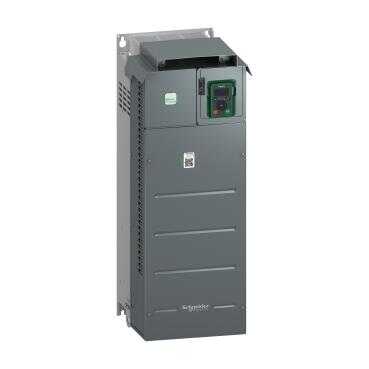

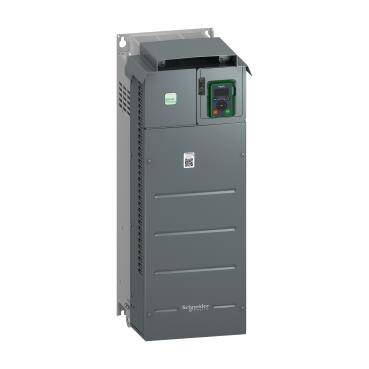

Gelince Sizi Arayalım| Ürün serisi | Easy Altivar 610 |
|---|---|
| Ürün ya da bileşen tipi | Değişken hızlı sürücü |
| ürüne özel uygulama | Fan, pompa, kompresör, konveyör |
| Ürün grubu | ATV610 |
| model | Standart tip |
| ürün varış yeri | Asenkron motorlar Senkron motorlar |
| Montaj Tipi | Pano montajı |
| EMC filtresi | Entegre 'e uygunIEC 61800-3 kategori C3ile 50 m motor kablosu maks |
| IP koruma derecesi | IP20 |
| soğutmanın tipi | Zorlamalı konveksiyon |
| besleme frekansı | 50...60 Hz +/-5 % |
| şebeke faz sayısı | 3 faz |
| [Us] nominal besleme gerilimi | 380...460 V % - 15...10 |
| motor gücü kW | 75 kW için normal şart 55 kW için Ağır şart |
| motor gücü hp | 100 hp için normal şart 75 hp için Ağır şart |
| hat akımı | 147,9 A -de 380 V (normal şart) 130,2 A -de 460 V (normal şart) 115,8 A -de 380 V (Ağır şart) 101,7 A -de 460 V (Ağır şart) |
| muhtemel hat Isc | 22 kA |
| görünen güç | 103,7 kVA -de 460 V (normal şart) 81,0 kVA -de 460 V (Ağır şart) |
| sürekli çıkış akımı | 145 A -de 2,5 kHz için normal şart 106 A -de 2,5 kHz için Ağır şart |
| maksimum geçici akım | 160 A süresince 60 s (normal şart) 159 A süresince 60 s (Ağır şart) |
| asenkron motor kontrol profili | Sabit tork standartı Optimum moment modu Değişken moment standardı |
| Output frequency | 0,1…500 Hz |
| nominal anahtarlama frekansı | 2,5 kHz |
| anahtarlama frekansı | 1...8 kHz ayarlanabilir |
| number of preset speeds | 16 önceden ayarlı hız |
| haberleşme port protokolü | Modbus seri |
| seçenek kartı | Yuva A: haberleşme kartı, Profibus DP V1 Yuva A: dijital veya analog G/Ç genişleme kartı Yuva A: röle çıkış kartı |
| çıkış gerilimi | <= güç besleme gerilimi |
|---|---|
| motor kayma kompanzasyonu | Otomatik her türlü yük Bastırılabilir Ayarlanabilir Sürekli mıknatıslı motor yasasında bulunmaz |
| hızlanma ve yavaşlama rampaları | S, U veya özelleştirilmiş 0,01 - 9000 sn arasında ayrı olarak doğrusal ayarlanabilir |
| durana kadar frenleme | DC enjeksiyon ile |
| koruma tipi | Termal koruma: motor Motor fazı kesme: motor Termal koruma: sürücü Aşırı ısınma: sürücü Çıkış fazları ve toprak arasındaki aşırı akım: sürücü Çıkış geriliminin aşırı yükü: sürücü Kısa devre koruması: sürücü Motor fazı kesme: sürücü DC veriyolunda aşırı gerilimler: sürücü Hat besleme aşırı gerilimi: sürücü Hat besleme düşük gerilimi: sürücü Hat besleme faz kaybı: sürücü Aşırı hız: sürücü Kontrol devresinde kesme: sürücü |
| frekans çözünürlüğü | Ekran birimi: 0,1 Hz Analog giriş: 0,012/50 Hz |
| elektrikli bağlantı | Kontrol, vidalı terminal: 0,5...1,5 mm² Hat tarafı, vidalı terminal: 95...120 mm² Motor, vidalı terminal: 95...120 mm² |
| konnektörün tipi | 1 RJ45 (uzak grafik terminali üzerinde) için Modbus seri |
| fiziksel arayüz | 2 telli RS 485 için Modbus seri |
| iletim çerçevesi | RTU için Modbus seri |
| iletim hızı | 4,8, 9,6, 19,2, 38,4 kbit/sn için Modbus seri |
| polarizasyon tipi | Empedans yok için Modbus seri |
| adreslerin sayısı | 1…247 için Modbus seri |
| erişim yöntemi | Slave |
| besleme | Dijital girişler için harici besleme: 24 V DC (19…30 V), <1,25 mA, koruma tipi: aşırı yük ve kısa devre koruması Referans potansiyometre için dahili besleme (1 - 10 kOhm): 10,5 V DC +/- 5 %, <10 mA, koruma tipi: aşırı yük ve kısa devre koruması |
| yerel sinyalleme | Yerel diagnostik: 2 LED Dahili haberleşme durumu: 1 LED (sarı) Haberleşme modülü durumu: 2 LED (iki renkli) Gerilimin varlığı: 1 LED (kırmızı) |
| Genişlik | 290 mm |
| yükseklik | 762 mm 922 mm EMC plakalı |
| Derinlik | 323 mm |
| Ürün ağırlığı | 53 kg |
| analog giriş sayısı | 3 |
| analog giriş tipi | AI1, AI2, AI3 yazılım-yapılandırılabilir gerilim: 0...10 V DC, empedans: 30 kOhm, çözünürlük 12 bit AI1, AI2, AI3 yazılım-yapılandırılabilir akım: 0...20 mA, empedans: 250 Ohm, çözünürlük 12 bit AI2, AI3 software-configurable temperature probe or water level sensor |
| Dijital giriş sayısı | 6 |
| Dijital giriş tipi | DI1...DI6 programmable as logic input, 24 V DC (<= 30 V), empedans: 3,5 kOhm DI5, DI6 darbe girişi olarak programlanabilir: 0…30 kHz, 24 V DC (<= 30 V) |
| giriş uyumluluğu | DI1...DI6: lojik giriş seviye 1 PLC 'e uygunIEC 61131-2 DI5, DI6: darbe girişi seviye 1 PLC 'e uygunIEC 65A-68 |
| Dijital giriş lojiği | Pozitif lojik (kaynak): DI1...DI6 yapılandırılabilir lojik giriş, < 5 V (durum 0), > 11 V (durum 1) Negatif lojik (blok): DI1...DI6 yapılandırılabilir lojik giriş, > 16 V (durum 0), < 10 V (durum 1) Pozitif lojik (kaynak): DI5, DI6 yapılandırılabilir darbe girişi, < 0,6 V (durum 0), > 2,5 V (durum 1) |
| analog çıkış sayısı | 2 |
| analog çıkış tipi | Yazılım-yapılandırılabilir akım AQ1, AQ2: 0...20 mA, çözünürlük 10 bit Yazılım-yapılandırılabilir gerilim AQ1, AQ2: 0...10 V DC empedans 470 Ohm, çözünürlük 10 bit |
| örnekleme süresi | 5 ms +/- 0,1 msn (AI1, AI2, AI3) - analog giriş 2 ms +/- 0,5 msn (DI1...DI6)yapılandırılabilir - Dijital giriş 5 ms +/- 1 ms (DI5, DI6)yapılandırılabilir - darbe girişi 10 ms +/- 1 ms (AQ1, AQ2) - analog çıkış |
| doğruluk | +/- % 0,6 AI1, AI2, AI3 60 °C sıcaklık değişimi için analog giriş +/- 1 % AQ1, AQ2 60 °C sıcaklık değişimi için analog çıkış |
| doğrusallık hatası | AI1, AI2, AI3: maksimum değerin +/- % 0,15'i için analog giriş AQ1, AQ2: +/- % 0,2 için analog çıkış |
| röle çıkış sayısı | 3 |
| röle çıkış tipi | Yapılandırılabilir röle lojiki R1: hata rölesi NA/NK elektriksel dayanıklılık 100000 cycles Yapılandırılabilir röle lojiki R2: sekans rölesi NA elektriksel dayanıklılık 100000 cycles Yapılandırılabilir röle lojiki R3: sekans rölesi NA elektriksel dayanıklılık 100000 cycles |
| yenileme süresi | Röle çıkışı (R1, R2, R3): 5 ms (+/- 0,5 msn) |
| minimum anahtarlama akımı | Röle çıkışı R1, R2, R3: 5 mA -de 24 V DC |
| maksimum anahtarlama akımı | Röle çıkışı R1, R2, R3 üzerinde dirençli yük, cos phi = 1: 3 A -de 250 V AC Röle çıkışı R1, R2, R3 üzerinde dirençli yük, cos phi = 1: 3 A -de 30 V DC Röle çıkışı R1, R2, R3 üzerinde endüktif yük, cos phi = 0,4 ve L/R = 7 ms: 2 A -de 250 V AC Röle çıkışı R1, R2, R3 üzerinde endüktif yük, cos phi = 0,4 ve L/R = 7 ms: 2 A -de 30 V DC |
| yalıtım | Güç ve kontrol arasındaki terminaller |
| yalıtım direnci | > 1 MOhm 1 dakika için topraklamaya 500 V DC |
| gürültü seviyesi | 78 dB 'e uygun86/188/EEC |
|---|---|
| W cinsinden güç dağılımı | 1460 W(zorlamalı konveksiyon) -de 380 V 2,5 kHz 177 W(doğal konveksiyon) -de 380 V 2,5 kHz |
| soğutma havası hacmi | 295 m3/h |
| Çalışma konumu | Dikey +/- 10 derece |
| elektromanyetik uyumluluk | Elektrostatik deşarj bağışıklık testi seviye 3 'e uygunIEC 61000-4-2 Yayılmalı, radyo frekansı elektromanyetik alan bağışıklık testi seviye 3 'e uygunIEC 61000-4-3 Elektrik hızlı geçici/patlama bağışıklık testi seviye 4 'e uygunIEC 61000-4-4 1,2/50 µs - 8/20 µs kesinti bağışıklık testi seviye 3 'e uygunIEC 61000-4-5 Iletimli radyo frekansı bağışıklık testi seviye 3 'e uygunIEC 61000-4-6 |
| kirletme derecesi | 2 'e uygunIEC 61800-5-1 |
| titreşim direnci | 1,5 mm tepeden tepeye (f= 2…13 Hz) 'e uygunIEC 60068-2-6 1 gn (f= 13…200 Hz) 'e uygunIEC 60068-2-6 |
| darbe dayanımı |
