Gelince Sizi Arayalımseri | Easy9 |
---|---|
cihaz uygulaması | Dağıtım |

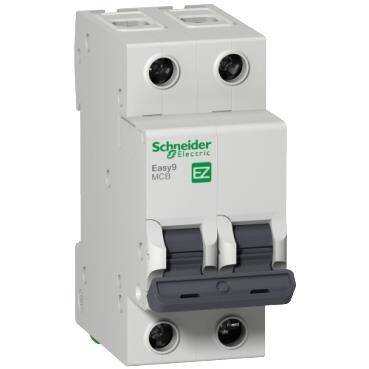

Ürün ya da bileşen tipi | Minyatür devre kesici |
Ürün grubu | Easy9 MCB |
Poles | 2P |
korumalı kutupların sayısı | 2 |
[In] nominal akım | 20 A |
Şebeke tipi | AC |
açma birimi teknolojisi | Termik Manyetik |
eğim kodu | C |
kesme kapasitesi | 3000 A Icn -de 230 V AC 50/60 Hz 'e uygunIEC 60898-1 5000 A Icn -de 127 V AC 50/60 Hz 'e uygunIEC 60898-1 |
yalıtıma uygunluk | Evet 'e uygunIEC 60898-1 |
Şebeke frekansı | 50/60 Hz |
---|---|
[Ue] nominal çalışma voltajı | 230 V AC 50/60 Hz |
manyetik açma limiti | 5...10 x In |
[Ics] nominal hizmet kesme kapasitesi | 3 kA 100 % x Icn -de 230 V AC 50/60 Hz 'e uygunIEC 60898-1 |
[Ui] nominal yalıtım voltajı | 500 V AC 50/60 Hz 'e uygunIEC 60898-1 |
[Uimp] nominal darbe dayanım voltajı | 4 kV 'e uygunIEC 60898-1 |
kontak konum göstergesi | Evet |
Kontrol tipi | Geçiş |
Cihaz üzerii sinyalizasyon | Olmadan |
Montaj Tipi | Takılabilir |
montaj desteği | DIN rayı |
9 mm vida adımı | 4 |
Yükseklik | 81 mm |
Genişlik | 36 mm |
Derinlik | 66,5 mm |
renk | Gri (RAL 7035) |
Mekanik dayanıklılık | 10000 cycles |
elektrik dayanıklılığı | 4000 cycles |
bağlantılar - terminaller | Tünel tipi terminal (üst veya alt) 1…25 mm² sert Tünel tipi terminal (üst veya alt) 1…16 mm² esnek |
sıkma torku | 2 N.m üst veya alt |
Standartlar | IEC 60898-1 |
---|---|
Ürün sertifikaları | CE |
IP koruma derecesi | IP20 'e uygunIEC 60529 |
kirletme derecesi | 2 |
tropik iklim | 2 |
bağıl nem | 95 % -de -25…60 °C |
Nominal çalışma ortam sıcaklığı | -25…60 °C |
Depolama ortam koşulları | -40…85 °C |
Birim paket türü 1 | PCE |
---|---|
Paketteki birim sayısı | 1 |
Paket ağırlığı (Lbs) | 0,213 kg |
Paket 1 Yükseklik | 7,58 cm |
Paket 1 genişliği | 3,59 cm |
Paket 1 Uzunluk | 8,51 cm |
Birim paket türü 2 | P12 |
Paketteki birim sayısı 2 | 1152 |
Paket 2 Ağırlığı | 366336,0 g |
Paket 2 Yükseklik | 100,0 mm |
Paket 2 genişliği | 800,0 mm |
Paket 2 Uzunluk | 1200,0 mm |
Birim paket türü 3 | S01 |
Paketteki birim sayısı 3 | 24 |
Paket 3 Ağırlığı | 5,112 kg |
Paket 3 Yükseklik | 15,0 cm |
Paket 3 genişliği | 15,0 cm |
Paket 3 Uzunluk | 40,0 cm |
Garanti | 18 ay |
---|
