Gelince Sizi Arayalımseri | Easy9 |
---|---|
cihaz uygulaması | Dağıtım |

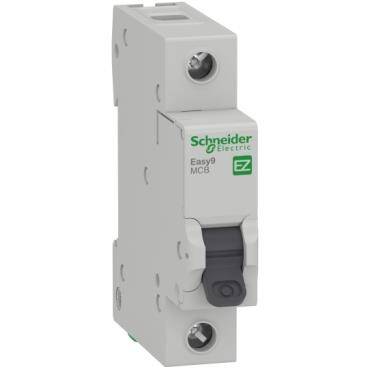

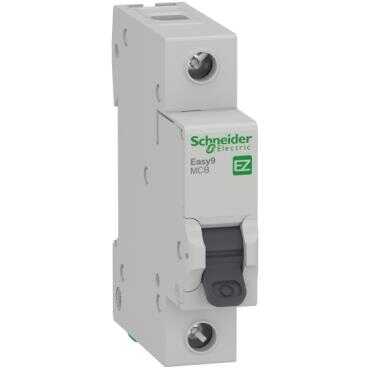

Ürün ya da bileşen tipi | Minyatür devre kesici |
Ürün grubu | Easy9 MCB |
Poles | 1P |
korumalı kutupların sayısı | 1 |
[In] nominal akım | 20 A |
Şebeke tipi | AC |
açma birimi teknolojisi | Termik Manyetik |
eğim kodu | C |
kesme kapasitesi | 6000 A Icn -de 230 V AC 50/60 Hz 'e uygunIEC 60898-1 10000 A Icn -de 127 V AC 50/60 Hz 'e uygunIEC 60898-1 |
yalıtıma uygunluk | Evet 'e uygunIEC 60898-1 |
Şebeke frekansı | 50 Hz |
---|---|
[Ue] nominal çalışma voltajı | 230 V AC 50 Hz 127 V AC 50 Hz |
manyetik açma limiti | 5...10 x In |
[Ics] nominal hizmet kesme kapasitesi | 6 kA 100 % x Icn -de 230 V AC 50/60 Hz 'e uygunIEC 60898-1 |
[Ui] nominal yalıtım voltajı | 500 V AC 50/60 Hz 'e uygunIEC 60898-1 |
[Uimp] nominal darbe dayanım voltajı | 4 kV 'e uygunIEC 60898-1 |
kontak konum göstergesi | Evet |
Kontrol tipi | Geçiş |
Cihaz üzerii sinyalizasyon | Olmadan |
Montaj Tipi | Takılabilir |
montaj desteği | DIN rayı |
9 mm vida adımı | 2 |
Yükseklik | 81 mm |
Genişlik | 18 mm |
derinlik | 66,5 mm |
renk | Gri (RAL 7035) |
Mekanik dayanıklılık | 10000 cycles |
elektrik dayanıklılığı | 4000 cycles |
bağlantılar - terminaller | Tünel tipi terminal (üst veya alt) 1…25 mm² sert Tünel tipi terminal (üst veya alt) 1…16 mm² esnek |
sıkma torku | 2 N.m üst veya alt |
Standartlar | IEC 60898-1 |
---|---|
Ürün sertifikaları | CE VDE |
IP koruma derecesi | IP20 conforming to IEC 60529 |
kirletme derecesi | 2 |
tropik iklim | 2 |
bağıl nem | 95 % -de -5…60 °C |
Nominal çalışma ortam sıcaklığı | -5…60 °C |
Depolama ortam koşulları | -40…85 °C |
Unit Type of Package 1 | PCE |
---|---|
Number of Units in Package 1 | 1 |
Package 1 Height | 7,4 cm |
Package 1 Width | 1,8 cm |
Package 1 Length | 8,5 cm |
Package 1 Weight | 108 g |
Unit Type of Package 2 | BB1 |
Number of Units in Package 2 | 12 |
Package 2 Height | 8 cm |
Package 2 Width | 8,8 cm |
Package 2 Length | 22,8 cm |
Package 2 Weight | 1,342 kg |
Unit Type of Package 3 | S03 |
Number of Units in Package 3 | 144 |
Package 3 Height | 30 cm |
Package 3 Width | 30 cm |
Package 3 Length | 40 cm |
Package 3 Weight | 16,591 kg |
Garanti | 18 ay |
---|
