Gelince Sizi ArayalımÜrün serisi | GoPact MCCB |
---|---|
Ürün ya da bileşen tipi | Devre kesici |

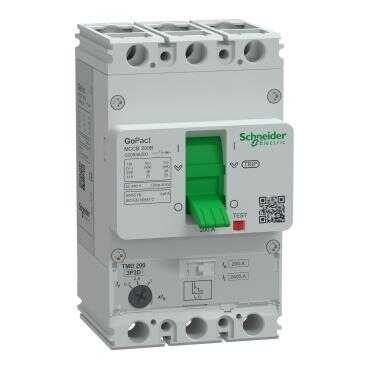

ürün adı | GoPact MCCB 200 |
cihaz uygulaması | Dağıtım |
Kutup tanımı | 3P |
korumalı kutup açıklaması | 3d |
[In] nominal akım | 200 A -de 40 °C |
[Ue] nominal çalışma voltajı | 415 V AC 50/60 Hz 'e uygunEN/IEC 60947-2 |
yalıtıma uygunluk | Evet 'e uygunEN/IEC 60947-2 |
kullanım kategorisi | Kategori A |
[Icu] rated ultimate short-circuit breaking capacity | 25 kA Icu -de 380/415 V AC 50/60 Hz 'e uygunEN/IEC 60947-2 36 kA Icu -de 220/230 V AC 50/60 Hz 'e uygunEN/IEC 60947-2 |
Performans seviyesi | B 25 kA 380/415 V AC |
Açma Birimi Adı | TM-D |
açma birimi teknolojisi | Termik Manyetik |
Açma Birimi Koruma Fonksiyonları | LI |
Kontrol tipi | Geçiş |
Circuit breaker mounting mode | Sabit |
[Ui] nominal yalıtım voltajı | 440 V AC 'e uygunEN/IEC 60947-2 |
---|---|
[Uimp] nominal darbe dayanım voltajı | 6 kV 'e uygunEN/IEC 60947-2 |
[Ics] rated service short-circuit breaking capacity | 25 kA -de 380/415 V AC 50/60 Hz 'e uygunEN/IEC 60947-2 36 kA -de 220/230 V AC 50/60 Hz 'e uygunEN/IEC 60947-2 |
Mekanik dayanıklılık | 20000 cycles |
elektrik dayanıklılığı | 6000 cycles -de 415 V In |
kutup başına güç dağılımı | 24 W |
montaj desteği | Arka plaka |
montaj konumu | Yatay ve dikey Sırtında düz |
üst bağlantı | Ön |
aşağı bağlantı | Ön |
Connection terminals | Vidalı terminaller |
bağlantı aralığı | 25 mm |
koruma tipi | L : for aşırı yük koruma (termik) I : for kısa devre koruması (manyetik) |
açma birimi derecesi | 200 A -de 40 °C |
Long-time pick-up adjustment type Ir (thermal protection) | Ayarlanabilir |
[Ir] long-time protection pick-up adjustment range | 0,7...1 x In |
Long-time protection delay adjustment type tr | Sabit |
Instantaneous protection pick-up adjustment type Ii | Sabit |
[Ii] instantaneous protection pick-up adjustment range | 12 x In |
Width (W) | 75 mm |
Height (H) | 130 mm |
Depth (D) | 60 mm |
Ürün ağırlığı | 0,9 kg |
renk | Gri (RAL 7035) |
Standartlar | EN/IEC 60947-1 EN/IEC 60947-2 EN/IEC 60947-2 Ek H |
---|---|
aşırı gerilim kategorisi | III |
kirletme derecesi | 3 'e uygunIEC 60664-1 |
IP koruma derecesi | IP20 conforming to IEC 60529 |
Nominal çalışma ortam sıcaklığı | -20…55 °C |
Depolama ortam koşulları | -35…85 °C |
çalışma yüksekliği | 0...2000 m değer kaybı olmadan 2000...5000 m değer kaybı ile |
Unit Type of Package 1 | PCE |
---|---|
Number of Units in Package 1 | 1 |
Package 1 Height | 13,6 cm |
Package 1 Width | 8,5 cm |
Package 1 Length | 13,9 cm |
Package 1 Weight | 1,269 kg |
Unit Type of Package 2 | S02 |
Number of Units in Package 2 | 8 |
Package 2 Height | 15 cm |
Package 2 Width | 30 cm |
Package 2 Length | 40 cm |
Package 2 Weight | 8,275 kg |
Unit Type of Package 3 | P06 |
Number of Units in Package 3 | 128 |
Package 3 Height | 75 cm |
Package 3 Width | 60 cm |
Package 3 Length | 80 cm |
Package 3 Weight | 140,9 kg |
Garanti | 18 ay |
---|
