Ana
| seri |
TeSys Deca |
| ürün adı |

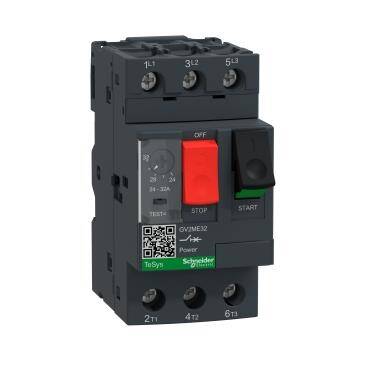

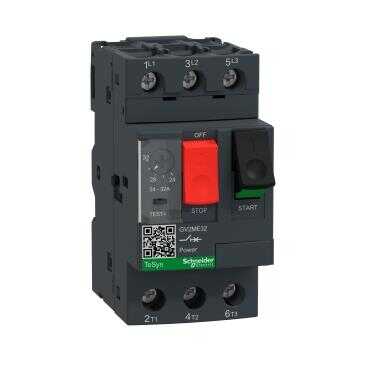

TeSys GV2
TeSys Deca |
| Ürün ya da bileşen tipi |
Motor circuit breaker |
| Ürün grubu |
GV2ME |
| cihaz uygulaması |
Motor protection |
| açma birimi teknolojisi |
Termik Manyetik |
Tamamlayıcı
| Kutup tanımı |
3P |
| Şebeke tipi |
AC |
| kullanım kategorisi |
Kategori A 'e uygunIEC 60947-2
AC-3 'e uygunIEC 60947-4-1 |
| ağ frekansı |
50/60 Hz 'e uygunIEC 60947-4-1 |
| sabitleme modu |
35 mm simetrik DIN rayı: klipsli
Panel: vidalı (with adaptor plate) |
| motor gücü kW |
15 kW -de 400/415 V AC 50/60 Hz
18,5 kW -de 500 V AC 50/60 Hz
22 kW -de 690 V AC 50/60 Hz |
| kesme kapasitesi |
50 kA Icu -de 230/240 V AC 50/60 Hz 'e uygunIEC 60947-2
10 kA Icu -de 400/415 V AC 50/60 Hz 'e uygunIEC 60947-2
6 kA Icu -de 440 V AC 50/60 Hz 'e uygunIEC 60947-2
4 kA Icu -de 500 V AC 50/60 Hz 'e uygunIEC 60947-2
3 kA Icu -de 690 V AC 50/60 Hz 'e uygunIEC 60947-2 |
| [Ics] nominal hizmet kısa devre kesme kapasitesi |
100 % -de 230/240 V AC 50/60 Hz 'e uygunIEC 60947-2
50 % -de 400/415 V AC 50/60 Hz 'e uygunIEC 60947-2
50 % -de 440 V AC 50/60 Hz 'e uygunIEC 60947-2
75 % -de 500 V AC 50/60 Hz 'e uygunIEC 60947-2
75 % -de 690 V AC 50/60 Hz 'e uygunIEC 60947-2 |
| Kontrol tipi |
Açma/kapama butonu |
| [In] nominal akım |
32 A |
| termal koruma ayar aralığı |
24…32 A 'e uygunIEC 60947-4-1 |
| manyetik açma akımı |
416 A |
| [Ith] klasik açık hava termik akımı |
32 A 'e uygunIEC 60947-4-1 |
| [Ue] nominal çalışma voltajı |
690 V AC 50/60 Hz 'e uygunIEC 60947-2 |
| [Ui] nominal yalıtım voltajı |
690 V AC 50/60 Hz 'e uygunIEC 60947-2 |
| [Uimp] nominal darbe dayanım voltajı |
6 kV 'e uygunIEC 60947-2 |
| faz arızası hassasiyeti |
Evet 'e uygunIEC 60947-4-1 |
| yalıtıma uygunluk |
Evet 'e uygunIEC 60947-1 § 7-1-6 |
| kutup başına güç dağılımı |
2,5 W |
| Mekanik dayanıklılık |
100000 cycles |
| elektrik dayanıklılığı |
100000 cycles için AC-3 -de 415 V In |
| nominal görev |
Sürekli 'e uygunIEC 60947-4-1 |
| sıkma torku |
1,7 N.m - üzerinde vida kelepçesi terminali |
| Genişlik |
45 mm |
| Yükseklik |
89 mm |
| Derinlik |
78,5 mm |
| Ürün ağırlığı |
0,26 kg |
| renk |
Koyu gri |
Ortam
| Standartlar |
EN/IEC 60947-2
EN/IEC 60947-4-1 |
| Ürün sertifikaları |
CCC
UL
CSA
EAC
ATEX
LROS (Lloyds register of shipping)
BV
RINA
DNV-GL
UKCA |
| IK koruma derecesi |
IK04 |
| IP koruma derecesi |
IP20 'e uygunIEC 60529 |
| iklimsel dayanım |
'E uygunIACS E10 |
| Depolama ortam koşulları |
-40…80 °C |
| yangına dayanıklılık |
960 °C 'e uygunIEC 60695-2-11 |
| çalışma için ortam hava sıcaklığı |
-20…60 °C |
| mekanik dayanıklılık |
Şoklar: 11 msn için 30 Gn
Titreşimler: 5 Gn, 5...150 Hz |
| çalışma yüksekliği |
2000 m |
Paketleme üniteleri
| Unit Type of Package 1 |
Db |
| Number of Units in Package 1 |
1 |
| Package 1 Height |
4,5 cm |
| Package 1 Width |
8,5 cm |
| Package 1 Length |
9 cm |
| Package 1 Weight |
281,3 g |
| Unit Type of Package 2 |
S02 |
| Number of Units in Package 2 |
24 |
| Package 2 Height |
15 cm |
| Package 2 Width |
30 cm |
| Package 2 Length |
40 cm |
| Package 2 Weight |
6,996 kg |
| Unit Type of Package 3 |
P06 |
| Number of Units in Package 3 |
384 |
| Package 3 Height |
75 cm |
| Package 3 Width |
80 cm |
| Package 3 Length |
60 cm |
| Package 3 Weight |
119,936 kg |
Sözleşme garantisi
| Garanti |
18 months |
