Gelince Sizi Arayalımseri | TeSys Deca |
---|---|

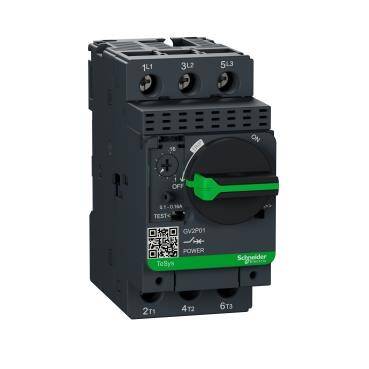

ürün adı | TeSys GV2 TeSys Deca |
Ürün ya da bileşen tipi | Motor circuit breaker |
Ürün grubu | GV2P |
cihaz uygulaması | Motor protection |
açma birimi teknolojisi | Termik Manyetik |
Kutup tanımı | 3P |
---|---|
Şebeke tipi | AC |
kullanım kategorisi | AC-3 'e uygunIEC 60947-4-1 Kategori A 'e uygunIEC 60947-2 |
ağ frekansı | 50/60 Hz 'e uygunIEC 60947-4-1 |
sabitleme modu | 35 mm simetrik DIN rayı: klipsli Panel: vidalı (with 2 x M4 screws) |
kesme kapasitesi | 100 kA Icu -de 230/240 V AC 50/60 Hz 'e uygunIEC 60947-2 100 kA Icu -de 400/415 V AC 50/60 Hz 'e uygunIEC 60947-2 100 kA Icu -de 440 V AC 50/60 Hz 'e uygunIEC 60947-2 100 kA Icu -de 500 V AC 50/60 Hz 'e uygunIEC 60947-2 100 kA Icu -de 690 V AC 50/60 Hz 'e uygunIEC 60947-2 |
[Ics] nominal hizmet kısa devre kesme kapasitesi | 100 % -de 690 V AC 50/60 Hz 'e uygunIEC 60947-2 100 % -de 500 V AC 50/60 Hz 'e uygunIEC 60947-2 100 % -de 230/240 V AC 50/60 Hz 'e uygunIEC 60947-2 100 % -de 440 V AC 50/60 Hz 'e uygunIEC 60947-2 100 % -de 400/415 V AC 50/60 Hz 'e uygunIEC 60947-2 |
Kontrol tipi | Döner kol |
[In] nominal akım | 0,16 A |
termal koruma ayar aralığı | 0,1…0,16 A 'e uygunIEC 60947-4-1 |
manyetik açma akımı | 1,5 A |
[Ith] klasik açık hava termik akımı | 0,16 A 'e uygunIEC 60947-4-1 |
[Ue] nominal çalışma voltajı | 690 V AC 50/60 Hz 'e uygunIEC 60947-2 |
[Ui] nominal yalıtım voltajı | 690 V AC 50/60 Hz 'e uygunIEC 60947-2 |
[Uimp] nominal darbe dayanım voltajı | 6 kV 'e uygunIEC 60947-2 |
faz arızası hassasiyeti | Evet 'e uygunIEC 60947-4-1 |
yalıtıma uygunluk | Evet 'e uygunIEC 60947-1 § 7-1-6 |
kutup başına güç dağılımı | 2,5 W |
Mekanik dayanıklılık | 100000 cycles |
elektrik dayanıklılığı | 100000 cycles için AC-3 -de 415 V In |
nominal görev | Sürekli 'e uygunIEC 60947-4-1 |
sıkma torku | 1,7 N.m - üzerinde vida kelepçesi terminali |
Genişlik | 45 mm |
Yükseklik | 89 mm |
Derinlik | 97 mm |
renk | Koyu gri |
Standartlar | EN/IEC 60947-2 EN/IEC 60947-4-1 |
---|---|
Ürün sertifikaları | CCC UL CSA EAC ATEX BV LROS (Lloyds register of shipping) UKCA DNV-GL RINA |
IK koruma derecesi | IK04 |
IP koruma derecesi | IP20 'e uygunIEC 60529 |
iklimsel dayanım | 'E uygunIACS E10 |
Depolama ortam koşulları | -40…80 °C |
yangına dayanıklılık | 960 °C 'e uygunIEC 60695-2-11 |
çalışma için ortam hava sıcaklığı | -20…60 °C |
mekanik dayanıklılık | Şoklar: 11 msn için 30 Gn Titreşimler: 5 Gn, 5...150 Hz |
çalışma yüksekliği | 2000 m |
Unit Type of Package 1 | Db |
---|---|
Number of Units in Package 1 | 1 |
Package 1 Height | 9,4 cm |
Package 1 Width | 10 cm |
Package 1 Length | 4,7 cm |
Package 1 Weight | 268 g |
Unit Type of Package 2 | S02 |
Number of Units in Package 2 | 20 |
Package 2 Height | 15 cm |
Package 2 Width | 30 cm |
Package 2 Length | 40 cm |
Package 2 Weight | 5,7 kg |
Unit Type of Package 3 | P06 |
Number of Units in Package 3 | 320 |
Package 3 Height | 75 cm |
Package 3 Width | 60 cm |
Package 3 Length | 80 cm |
Package 3 Weight | 101,54 kg |
Garanti | 18 months |
---|
