Gelince Sizi Arayalım| Ürün serisi | TeSys GV4 |
|---|---|
| seri | TeSys Deca TeSys Deca |
| Ürün grubu | GV4PE |
| ürün adı | TeSys GV4 TeSys Deca |

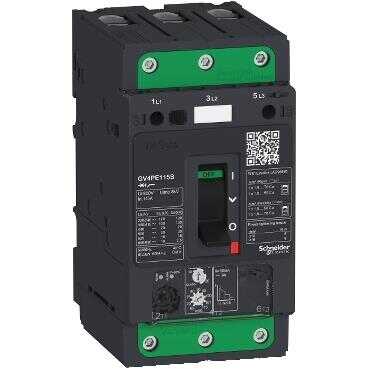

| Ürün ya da bileşen tipi | Motor circuit breaker |
| cihaz uygulaması | Motor protection |
| açma birimi teknolojisi | Elektronik Termik Manyetik |
| Kutup tanımı | 3P |
|---|---|
| kullanım kategorisi | Kategori A 'e uygunIEC 60947-2 AC-3 'e uygunIEC 60947-4-1 |
| çalışma konumu | Herhangi bir konum |
| motor gücü kW | 37 kW -de 400...415 V AC 50/60 Hz 45 kW -de 400...415 V AC 50/60 Hz 55 kW -de 400...415 V AC 50/60 Hz 45 kW -de 500 V AC 50/60 Hz 55 kW -de 500 V AC 50/60 Hz 75 kW -de 500 V AC 50/60 Hz 75 kW -de 660...690 V AC 50/60 Hz 90 kW -de 660...690 V AC 50/60 Hz 110 kW -de 660...690 V AC 50/60 Hz |
| kesme kapasitesi | 100 kA Icu -de 220...240 V AC 50/60 Hz 'e uygunIEC 60947-2 50 kA Icu -de 380...415 V AC 50/60 Hz 'e uygunIEC 60947-2 50 kA Icu -de 440 V AC 50/60 Hz 'e uygunIEC 60947-2 15 kA Icu -de 525 V AC 50/60 Hz 'e uygunIEC 60947-2 65 kA -de 208Y/120 V AC 50/60 Hz 'e uygunUL 60947 65 kA -de 240 V AC 50/60 Hz 'e uygunUL 60947 35 kA -de 480Y/277 V AC 50/60 Hz 'e uygunUL 60947 8 kA Icu -de 660...690 V AC 50/60 Hz 'e uygunIEC 60947-2 25 kA Icu -de 500 V AC 50/60 Hz 'e uygunIEC 60947-2 18 kA -de 600Y/347 V AC 50/60 Hz 'e uygunUL 60947 |
| Kontrol tipi | Geçiş |
| [In] nominal akım | 115 A |
| manyetik açma akımı | 1955 A |
| [Ue] nominal çalışma voltajı | 690 V AC 50/60 Hz 'e uygunIEC 60947-2 |
| [Ui] nominal yalıtım voltajı | 800 V AC 50/60 Hz 'e uygunIEC 60947-2 |
| [Ith] klasik açık hava termik akımı | 115 A 'e uygunIEC 60947-4-1 |
| [Uimp] nominal darbe dayanım voltajı | 8 kV 'e uygunIEC 60947-2 |
| kutup başına güç dağılımı | 4,6 W |
| Mekanik dayanıklılık | 40000 cycles |
| elektrik dayanıklılığı | 10000 cycles için AC-3 -de 440 V In/2 5000 cycles için AC-3 -de 440 V In |
| maksimum çalışma oranı | 25 cyc/h |
| nominal görev | Sürekli 'e uygunIEC 60947-4-1 |
| bağlantılar - terminaller | EverLink BTR vidalı konnektörler (üst) 1 kablo(lar) 1,5…70 mm² - katı EverLink BTR vidalı konnektörler (üst) 1 kablo(lar) 1,5…50 mm² - esnek EverLink BTR vidalı konnektörler (alt) 1 kablo(lar) 2,5…95 mm² - katı EverLink BTR vidalı konnektörler (alt) 1 kablo(lar) 2,5…70 mm² - esnek |
| sıkma torku | 9 N.m 16…95 mm² 5 N.m 1,5…10 mm² |
| mekanik dayanıklılık | Titreşimler: +/- 1 mm 2...13,2 Hz 'e uygunIEC 60068-2-6 Titreşimler: 0.7 gn 13,2...100 Hz 'e uygunIEC 60068-2-6 Şoklar: 15 gn 11 ms 'e uygunIEC 60068-2-27 |
| faz arızası hassasiyeti | Evet 'e uygunIEC 60947-4-1 |
| Yükseklik | 155 mm |
| Genişlik | 81 mm |
| Derinlik | 116 mm |
| Ürün ağırlığı | 1,45 kg |
| renk | Gri (RAL 7016) |
| yalıtıma uygunluk | Evet 'e uygunIEC 60947-1 |
| Standartlar | CSA C22.2 No 60947-4-1 UL 60947-4-1 EN/IEC 60947-4-1 EN/IEC 60947-2 |
|---|---|
| Ürün sertifikaları | IEC UL CSA CCC EAC ATEX EU-RO MR |
| iklimsel dayanım | 'E uygunIACS E10 |
| IK koruma derecesi | IK07 'e uygunIEC 62262 |
| kirletme derecesi | 3 |
| IP koruma derecesi | IP40 'e uygunIEC 60529 |
| Depolama ortam koşulları | -50…85 °C |
| yangına dayanıklılık | 960 °C 'e uygunIEC 60695-2-11 |
| çalışma yüksekliği | 5000 m |
| çalışma için ortam hava sıcaklığı | -25…70 °C |
| Unit Type of Package 1 | Db |
|---|---|
| Number of Units in Package 1 | 1 |
| Package 1 Height | 16,8 cm |
| Package 1 Width | 11,0 cm |
| Package 1 Length | 22,0 cm |
| Package 1 Weight | 1,67 kg |
| Unit Type of Package 2 | Doboz |
| Number of Units in Package 2 | 5 |
| Package 2 Height | 30,0 cm |
| Package 2 Width | 30,0 cm |
| Package 2 Length | 40,0 cm |
| Package 2 Weight | 9,0 kg |
| Garanti | 18 months |
|---|
