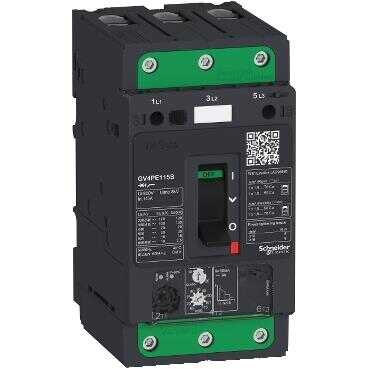

| Kutup tanımı |
3P |
| kullanım kategorisi |
Kategori A 'e uygunIEC 60947-2
AC-3 'e uygunIEC 60947-4-1 |
| çalışma konumu |
Herhangi bir konum |
| motor gücü kW |
37 kW -de 400...415 V AC 50/60 Hz
45 kW -de 500 V AC 50/60 Hz
22 kW -de 400...415 V AC 50/60 Hz
30 kW -de 500 V AC 50/60 Hz
37 kW -de 660...690 V AC 50/60 Hz
45 kW -de 660...690 V AC 50/60 Hz
55 kW -de 660...690 V AC 50/60 Hz
30 kW -de 400...415 V AC 50/60 Hz
37 kW -de 500 V AC 50/60 Hz |
| kesme kapasitesi |
120 kA Icu -de 220...240 V AC 50/60 Hz 'e uygunIEC 60947-2
100 kA Icu -de 380...415 V AC 50/60 Hz 'e uygunIEC 60947-2
70 kA Icu -de 440 V AC 50/60 Hz 'e uygunIEC 60947-2
30 kA Icu -de 500 V AC 50/60 Hz 'e uygunIEC 60947-2
18 kA Icu -de 525 V AC 50/60 Hz 'e uygunIEC 60947-2
100 kA -de 208Y/120 V AC 50/60 Hz 'e uygunUL 60947
100 kA -de 240 V AC 50/60 Hz 'e uygunUL 60947
65 kA -de 480Y/277 V AC 50/60 Hz 'e uygunUL 60947
10 kA Icu -de 660...690 V AC 50/60 Hz 'e uygunIEC 60947-2
25 kA -de 600Y/347 V AC 50/60 Hz 'e uygunUL 60947 |
| Kontrol tipi |
Geçiş |
| [In] nominal akım |
80 A |
| manyetik açma akımı |
1360 A |
| [Ue] nominal çalışma voltajı |
690 V AC 50/60 Hz 'e uygunIEC 60947-2 |
| [Ui] nominal yalıtım voltajı |
800 V AC 50/60 Hz 'e uygunIEC 60947-2 |
| [Ith] klasik açık hava termik akımı |
115 A 'e uygunIEC 60947-4-1 |
| [Uimp] nominal darbe dayanım voltajı |
8 kV 'e uygunIEC 60947-2 |
| kutup başına güç dağılımı |
4,6 W |
| Mekanik dayanıklılık |
40000 cycles |
| elektrik dayanıklılığı |
14000 cycles için AC-3 -de 440 V In/2
7000 cycles için AC-3 -de 440 V In |
| maksimum çalışma oranı |
25 cyc/h |
| nominal görev |
Sürekli 'e uygunIEC 60947-4-1 |
| bağlantılar - terminaller |
EverLink BTR vidalı konnektörler (üst) 1 kablo(lar) 1,5…70 mm² - katı
EverLink BTR vidalı konnektörler (üst) 1 kablo(lar) 1,5…50 mm² - esnek
EverLink BTR vidalı konnektörler (alt) 1 kablo(lar) 2,5…95 mm² - katı
EverLink BTR vidalı konnektörler (alt) 1 kablo(lar) 2,5…70 mm² - esnek |
| sıkma torku |
9 N.m 16…95 mm²
5 N.m 1,5…10 mm² |
| mekanik dayanıklılık |
Titreşimler: +/- 1 mm 2...13,2 Hz 'e uygunIEC 60068-2-6
Titreşimler: 0.7 gn 13,2...100 Hz 'e uygunIEC 60068-2-6
Şoklar: 15 gn 11 ms 'e uygunIEC 60068-2-27 |
| faz arızası hassasiyeti |
Evet 'e uygunIEC 60947-4-1 |
| Yükseklik |
155 mm |
| Genişlik |
81 mm |
| Derinlik |
116 mm |
| Ürün ağırlığı |
1,45 kg |
| renk |
Gri (RAL 7016) |
| yalıtıma uygunluk |
Evet 'e uygunIEC 60947-1 |
