Gelince Sizi Arayalım| seri | TeSys |
|---|---|
| Ürün serisi | TeSys Ultra |

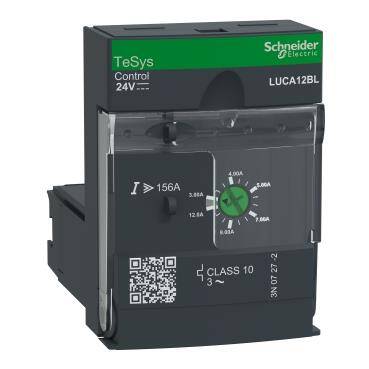

| ürün adı | TeSys Ultra |
| Ürün grubu | LUCA |
| Ürün ya da bileşen tipi | Standart kontrol ünitesi |
| cihaz uygulaması | Motor control Motor protection |
| ürüne özel uygulama | Motor yolvericiler için temel koruma gereksinimleri: aşırı yük ve kısa devre |
| main function available | Toprak hata koruması Aşırı yük ve kısa devreye karşı koruma Faz hatası ve faz dengesizliğine karşı koruma Manuel sıfırlama |
| ürün uyumluluğu | Power base LUB12 Power base LUB32 Power base LUB38 Power base LUB120 Power base LUB320 Power base LUB380 Reversing contactor breaker LU2B12BL Reversing contactor breaker LU2B32BL Reversing contactor breaker LU2B38BL |
| [Ue] nominal çalışma voltajı | 690 V AC |
| ağ frekansı | 40...60 Hz |
| yük tipi | Trifaze motor - soğutma: kendinden soğutmalı |
| kullanım kategorisi | AC-43 AC-44 AC-41 |
| motor gücü kW | 5,5 kW -de 400...440 V AC 50/60 Hz 5,5 kW -de 500 V AC 50/60 Hz 9 kW -de 690 V AC 50/60 Hz |
| rated motor current adjustment range | 3…12 A |
| asiri yük açma sinifi | Sınıf 10 - frekans limiti: 40…60 Hz - sıcaklık kompanzasyonu: -25…70 °C 'e uygunIEC 60947-6-2 Sınıf 10 - frekans limiti: 40…60 Hz - sıcaklık kompanzasyonu: -25…70 °C 'e uygunUL 508 |
| açma eşiği | 14,2 x Ir +/- %20 |
| faz arızası hassasiyeti | Evet |
| [Uc] control circuit voltage | 24 V DC |
| kontrol devresi gerilim limitleri | 20...27 V için DC devre 24 V çalışma sırasında 14,5 V için DC devre 24 V düşme |
|---|---|
| tipik akım tüketimi | 130 mA -de 24 V DC Kapatırken I maksimum LUB12'li 220 mA -de 24 V DC Kapatırken I maksimum LUB32'li 220 mA -de 24 V DC Kapatırken I maksimum with LUB38 60 mA -de 24 V DC I rms sızdırmaz LUB12'li 80 mA -de 24 V DC I rms sızdırmaz LUB32'li 80 mA -de 24 V DC I rms sızdırmaz with LUB38 |
| ısı dağılımı | 2 W için kontrol devresi LUB12'li 3 W için kontrol devresi LUB32'li 3 W için kontrol devresi with LUB38 |
| çalışma süresi | 35 ms açma LUB12'li için kontrol devresi 35 ms açma LUB32'li için kontrol devresi 35 ms açma with LUB38 için kontrol devresi 70 ms kapama LUB12'li için kontrol devresi 70 ms kapama LUB32'li için kontrol devresi 70 ms kapama with LUB38 için kontrol devresi |
| standartlar | EN 60947-6-2 IEC 60947-6-2 UL 60947-4-1, faz bariyerli CSA C22.2 No 60947-4-1, faz bariyerli |
| Ürün sertifikaları | CE UL CSA CCC EAC ASEFA ATEX Denizcilik |
| [Ui] nominal yalıtım voltajı | 690 V 'e uygunIEC 60947-6-2 600 V 'e uygunUL 60947-4-1 600 V 'e uygunCSA C22.2 No 60947-4-1 |
| [Uimp] nominal darbe dayanım voltajı | 6 kV 'e uygunIEC 60947-6-2 |
| devrenin güvenli ayrılması | 400 V SELV kontrol veya yardımcı devreler arasında 'e uygunIEC 60947-1 400 V SELV kontrol veya yardımcı devre ve ana devre arasında 'e uygunIEC 60947-1 |
| sabitleme modu | Takılabilir (ön yüz) |
| Genişlik | 45 mm |
| Yükseklik | 66 mm |
| Derinlik | 60 mm |
| Ürün ağırlığı | 0,135 kg |
| uyumluluk kodu | LUCA |
| IP koruma derecesi | IP20 ön panel ve telle bağlanmış terminaller 'e uygunIEC 60947-1 IP20 diğer yüzler 'e uygunIEC 60947-1 IP40 ön panel dış bağlantı bölgesi 'e uygunIEC 60947-1 |
|---|---|
| koruyucu bakım | TH 'e uygunIEC 60068 |
| çalışma için ortam hava sıcaklığı | -25…70 °C |
| Depolama ortam koşulları | -40…85 °C |
| çalışma yüksekliği | 2000 m |
| yangına dayanıklılık | 960 °C elektrik yüklü bileşenleri destekleyen parçalar 'e uygunIEC 60695-2-12 650 °C 'e uygunIEC 60695-2-12 |
| darbe dayanımı | 10 gn güç kutbu açık 'e uygunIEC 60068-2-27 15 gn güç kutbu kapalı 'e uygunIEC 60068-2-27 |
| titreşim direnci | 2 gn 5…300 Hz güç kutbu açık 'e uygunIEC 60068-2-6 4 gn 5…300 Hz güç kutbu kapalı 'e uygunIEC 60068-2-6 |
| elektrostatik deşarja direnç | 8 kV seviye 3 açık havada 'e uygunIEC 61000-4-2 8 kV seviye 4 kontakta 'e uygunIEC 61000-4-2 |
| yayılmalı alanlara direnç | 10 V/m 3 'e uygunIEC 61000-4-3 |
| hızlı geçici akımlara direnç | 2 kV sinif 3 seri bağlantı 'e uygunIEC 61000-4-4 4 kV sinif 4 seri bağlantı hariç tüm devreler 'e uygunIEC 61000-4-4 |
| telsiz elektrik alanlara bağışıklık | 10 V 'e uygunIEC 61000-4-6 |
| mikro kırılmalara bağışıklık | 3 ms |
| Immunity to voltage dips | 70 % / 500 ms 'e uygunIEC 61000-4-11 |
| Unit Type of Package 1 | Db |
|---|---|
| Number of Units in Package 1 | 1 |
| Package 1 Height | 5,4 cm |
| Package 1 Width | 8,0 cm |
| Package 1 Length | 10,2 cm |
| Package 1 Weight | 121,0 g |
| Unit Type of Package 2 | S02 |
| Number of Units in Package 2 | 23 |
| Package 2 Height | 15,0 cm |
| Package 2 Width | 30,0 cm |
| Package 2 Length | 40,0 cm |
| Package 2 Weight | 3,088 kg |
| Garanti | 18 months |
|---|
