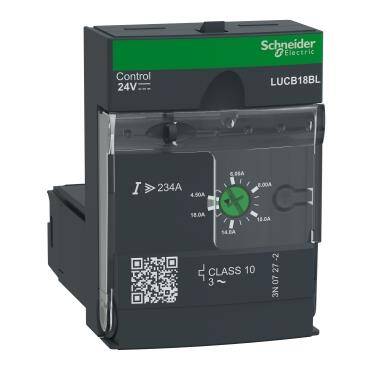

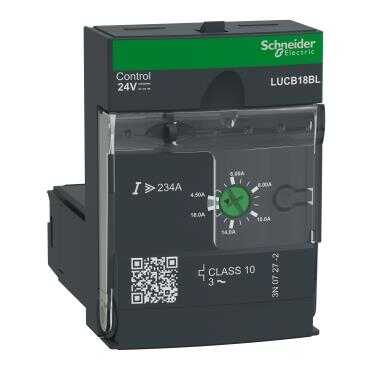

Schneider Electric LUCB18BL gelişmiş kontrol ünitesi LUCB - sınıf 10 - 4,5...18 A - 24 V DC

Name: Schneider Electric LUCB18BL gelişmiş kontrol ünitesi LUCB - sınıf 10 - 4,5...18 A - 24 V DC
Brand: Schneider
SKU: LUCB18BL
Price: 2444.26 TRY
Availability: OutOfStock

Ürün Kodu : LUCB18BL

Barkod : 3389110364101

(0)

Yorum Yap

2.444,26 TL

Tükendi / Dilerseniz bu ürünü sizin için getirebiliriz!

Gelince Sizi Arayalım

Toplu İndirim İste / Aradığınız Ürünü Sizin için Getirelim! Fiyat Alarmı

Daha Fazla Motor Koruma Şalteri/Devre Kesiciler

Ana
seri	TeSys
Ürün serisi	TeSys Ultra
ürün adı	TeSys Ultra
Ürün grubu	LUCB
Ürün ya da bileşen tipi	Gelişmiş kontrol ünitesi
cihaz uygulaması	Motor control Motor protection
ürüne özel uygulama	Temel koruma ve gelişmiş fonksiyonlar, haberleşme
main function available	Aşırı yük ve kısa devreye karşı koruma Manuel sıfırlama Toprak hata koruması Faz hatası ve faz dengesizliğine karşı koruma
ürün uyumluluğu	Power base LUB32 Power base LUB38 Power base LUB320 Power base LUB380 Reversing contactor breaker LU2B32BL Reversing contactor breaker LU2B38BL
[Ue] nominal çalışma voltajı	690 V AC
ağ frekansı	40...60 Hz
yük tipi	Trifaze motor - soğutma: kendinden soğutmalı
kullanım kategorisi	AC-44 AC-41 AC-43
motor gücü kW	7,5 kW -de 400...440 V AC 50/60 Hz 9 kW -de 500 V AC 50/60 Hz 15 kW -de 690 V AC 50/60 Hz
rated motor current adjustment range	4,5…18 A
asiri yük açma sinifi	Sınıf 10 - frekans limiti: 40…60 Hz - sıcaklık kompanzasyonu: -25…70 °C 'e uygunIEC 60947-6-2 Sınıf 10 - frekans limiti: 40…60 Hz - sıcaklık kompanzasyonu: -25…70 °C 'e uygunUL 508
açma eşiği	14,2 x Ir +/- %20
faz arızası hassasiyeti	Evet
[Uc] control circuit voltage	24 V DC

Tamamlayıcı
kontrol devresi gerilim limitleri	20...27 V için DC devre 24 V çalışma sırasında 14,5 V için DC devre 24 V düşme
tipik akım tüketimi	220 mA -de 24 V DC Kapatırken I maksimum LUB32'li 220 mA -de 24 V DC Kapatırken I maksimum with LUB38 80 mA -de 24 V DC I rms sızdırmaz LUB32'li 80 mA -de 24 V DC I rms sızdırmaz with LUB38
ısı dağılımı	3 W için kontrol devresi LUB32'li 3 W için kontrol devresi with LUB38
çalışma süresi	35 ms açma LUB32'li için kontrol devresi 35 ms açma with LUB38 için kontrol devresi 70 ms kapama LUB32'li için kontrol devresi 70 ms kapama with LUB38 için kontrol devresi
sıfırlama	Manuel sıfırlama
standartlar	EN 60947-6-2 IEC 60947-6-2 UL 60947-4-1, faz bariyerli CSA C22.2 No 60947-4-1, faz bariyerli
Ürün sertifikaları	CE UL CSA CCC EAC ASEFA ATEX Denizcilik
[Ui] nominal yalıtım voltajı	690 V 'e uygunIEC 60947-6-2 600 V 'e uygunUL 60947-4-1 600 V 'e uygunCSA C22.2 No 60947-4-1
[Uimp] nominal darbe dayanım voltajı	6 kV 'e uygunIEC 60947-6-2
devrenin güvenli ayrılması	400 V SELV kontrol veya yardımcı devreler arasında 'e uygunIEC 60947-1 400 V SELV kontrol veya yardımcı devre ve ana devre arasında 'e uygunIEC 60947-1
sabitleme modu	Takılabilir (ön yüz)
Genişlik	45 mm
Yükseklik	66 mm
Derinlik	60 mm
uyumluluk kodu	LUCB

Ortam
IP koruma derecesi	IP20 ön panel ve telle bağlanmış terminaller 'e uygunIEC 60947-1 IP20 diğer yüzler 'e uygunIEC 60947-1 IP40 ön panel dış bağlantı bölgesi 'e uygunIEC 60947-1
koruyucu bakım	TH 'e uygunIEC 60068
çalışma için ortam hava sıcaklığı	-25…70 °C
Depolama ortam koşulları	-40…85 °C
çalışma yüksekliği	2000 m
yangına dayanıklılık	960 °C elektrik yüklü bileşenleri destekleyen parçalar 'e uygunIEC 60695-2-12 650 °C 'e uygunIEC 60695-2-12
darbe dayanımı	10 gn güç kutbu açık 'e uygunIEC 60068-2-27 15 gn güç kutbu kapalı 'e uygunIEC 60068-2-27
titreşim direnci	2 gn 5…300 Hz güç kutbu açık 'e uygunIEC 60068-2-6 4 gn 5…300 Hz güç kutbu kapalı 'e uygunIEC 60068-2-6
elektrostatik deşarja direnç	8 kV seviye 3 açık havada 'e uygunIEC 61000-4-2 8 kV seviye 4 kontakta 'e uygunIEC 61000-4-2
yayılmalı alanlara direnç	10 V/m 3 'e uygunIEC 61000-4-3
hızlı geçici akımlara direnç	2 kV sinif 3 seri bağlantı 'e uygunIEC 61000-4-4 4 kV sinif 4 seri bağlantı hariç tüm devreler 'e uygunIEC 61000-4-4
telsiz elektrik alanlara bağışıklık	10 V 'e uygunIEC 61000-4-6
mikro kırılmalara bağışıklık	3 ms
Immunity to voltage dips	70 % / 500 ms 'e uygunIEC 61000-4-11

Paketleme üniteleri
Unit Type of Package 1	Db
Number of Units in Package 1	1
Package 1 Height	10,3 cm
Package 1 Width	5,3 cm
Package 1 Length	8,5 cm
Package 1 Weight	120,0 g
Unit Type of Package 2	S02
Number of Units in Package 2	23
Package 2 Height	15,0 cm
Package 2 Width	30,0 cm
Package 2 Length	40,0 cm
Package 2 Weight	3,095 kg
