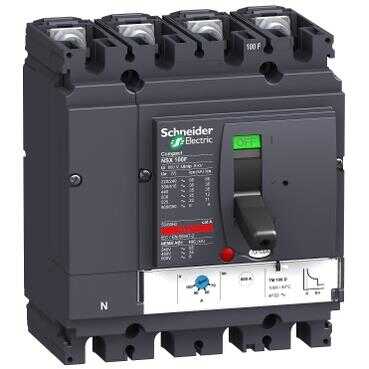

10 kA -de 600 V AC 50/60 Hz 'e uygunUL 508 25 kA -de 480 V AC 50/60 Hz 'e uygunUL 508 85 kA -de 240 V AC 50/60 Hz 'e uygunUL 508 22 kA Icu -de 525 V AC 50/60 Hz 'e uygunIEC 60947-2 25 kA Icu -de 500 V AC 50/60 Hz 'e uygunIEC 60947-2 35 kA Icu -de 440 V AC 50/60 Hz 'e uygunIEC 60947-2 36 kA Icu -de 380/415 V AC 50/60 Hz 'e uygunIEC 60947-2 8 kA Icu -de 660/690 V AC 50/60 Hz 'e uygunIEC 60947-2 85 kA Icu -de 220/240 V AC 50/60 Hz 'e uygunIEC 60947-2
Performance level
F 36 kA 415 V AC
açma birimi adı
TM-D
açma birimi teknolojisi
Termik Manyetik
açma birimi koruma fonksiyonları
LI
Kontrol tipi
Geçiş
Circuit breaker mounting mode
Sabit
Tamamlayıcı
[Ui] nominal yalıtım voltajı
800 V AC 50/60 Hz
[Uimp] nominal darbe dayanım voltajı
8 kV
[Ics] rated service short-circuit breaking capacity
11 kA -de 525 V AC 50/60 Hz 'e uygunIEC 60947-2 35 kA -de 440 V AC 50/60 Hz 'e uygunIEC 60947-2 36 kA -de 380/415 V AC 50/60 Hz 'e uygunIEC 60947-2 4 kA -de 660/690 V AC 50/60 Hz 'e uygunIEC 60947-2 85 kA -de 220/240 V AC 50/60 Hz 'e uygunIEC 60947-2 12,5 kA -de 500 V AC 50/60 Hz 'e uygunIEC 60947-2
Mekanik dayanıklılık
50000 cycles
elektrik dayanıklılığı
10000 cycles -de 690 V In 20000 cycles -de 690 V In/2 30000 cycles -de 440 V In 50000 cycles -de 440 V In/2
montaj desteği
Arka plaka
üst bağlantı
Ön
aşağı bağlantı
Ön
bağlantı aralığı
35 mm
koruma tipi
L : for aşırı yük koruma (termik) I : for kısa devre koruması (manyetik)
açma birimi derecesi
32 A -de 40 °C
Long-time pick-up adjustment type Ir (thermal protection)
Ayarlanabilir
[Ir] long-time protection pick-up adjustment range
0,7...1 x In
Long-time protection delay adjustment type tr
Sabit
[tr] long-time protection delay adjustment range
120…400 s -de 1,5 x In 15 s -de 6 x Ir
Short-time protection pick-up adjustment type Isd
Sabit
[Isd] Short-time protection pick-up adjustment range
400 A
Short-time protection delay adjustment type tsd
Sabit
toprak kaçağı koruması
Yok
Neutral protection settings
Korumasız (3t)
Number of slots for electrical auxiliaries
5 slot(lar)
Width (W)
140 mm
Height (H)
161 mm
Depth (D)
86 mm
Ürün ağırlığı
2,4 kg
Ortam
Standartlar
EN/IEC 60947
Ürün sertifikaları
CCC EAC Denizcilik
aşırı gerilim kategorisi
Class II
elektrikli şok koruma sınıfı
Sınıf II
kirletme derecesi
3 'e uygunIEC 60664-1
IP koruma derecesi
IP40 'e uygunIEC 60529
IK koruma derecesi
IK07 'e uygunIEC 62262
Nominal çalışma ortam sıcaklığı
-25…70 °C
Depolama ortam koşulları
-50…85 °C
bağıl nem
0…95 %
çalışma yüksekliği
0...2000 m değer kaybı olmadan 2000 m...5000 m değer kaybı ile
