Gelince Sizi Arayalım| seri | TeSys |
|---|---|

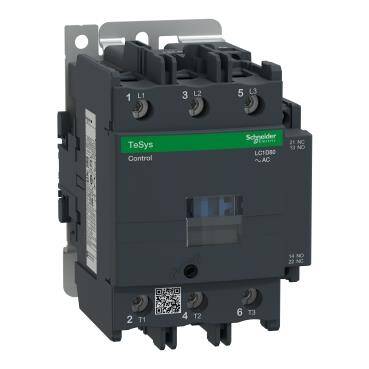

| ürün adı | TeSys D TeSys Deca |
| Ürün ya da bileşen tipi | Kontaktör |
| Ürün grubu | LC1D |
| kontaktör uygulaması | Motor kontrol Direnç yükü |
| kullanım kategorisi | AC-1 AC-4 AC-3 AC-3e |
| Kutup tanımı | 3P |
| power pole contact composition | 3 NA |
| [Ue] nominal çalışma voltajı | Güç devresi: <= 300 V DC 25...400 Hz Güç devresi: <= 690 V AC |
| [Ie] nominal çalışma akımı | 125 A 60 °C) -de <= 440 V AC AC-1 için güç devresi 80 A 60 °C) -de <= 440 V AC AC-3 için güç devresi 80 A 60 °C) -de <= 440 V AC AC-3e için güç devresi |
| motor gücü kW | 22 kW -de 220...230 V AC 50/60 Hz (AC-3) 37 kW -de 380...400 V AC 50/60 Hz (AC-3) 45 kW -de 415...440 V AC 50/60 Hz (AC-3) 55 kW -de 500 V AC 50/60 Hz (AC-3) 45 kW -de 660...690 V AC 50/60 Hz (AC-3) 45 kW -de 1000 V AC 50/60 Hz (AC-3) 15 kW -de 400 V AC 50/60 Hz (AC-4) |
| motor power HP (UL / CSA) | 7,5 hp -de 120 V AC 50/60 Hz için 1 faz motorlar 15 hp -de 230/240 V AC 50/60 Hz için 1 faz motorlar 30 hp -de 200/208 V AC 50/60 Hz için 3 faz motorlar 30 hp -de 230/240 V AC 50/60 Hz için 3 faz motorlar 60 hp -de 460/480 V AC 50/60 Hz için 3 faz motorlar 60 hp -de 575/600 V AC 50/60 Hz için 3 faz motorlar |
| kontrol devresi tipi | AC -de 50/60 Hz |
| kontrol devresi gerilimi | 220 V AC 50/60 Hz |
| yardımcı kontak düzenleme | 1 NA + 1 NK |
| [Uimp] nominal darbe dayanım voltajı | 8 kV 'e uygunIEC 60947 |
| aşırı gerilim kategorisi | III |
| [Ith] klasik açık hava termik akımı | 10 A -de <60 °C için sinyalleme devresi 125 A -de <60 °C için güç devresi |
| Irms nominal kapama kapasitesi | 140 A AC için sinyalleme devresi 'e uygunIEC 60947-5-1 250 A DC için sinyalleme devresi 'e uygunIEC 60947-5-1 1100 A -de 440 V için güç devresi 'e uygunIEC 60947 |
| nominal kesme kapasitesi | 1100 A -de 440 V için güç devresi 'e uygunIEC 60947 |
| [Icw] nominal kısa süreli dayanma akımı | 640 A -de <40 °C - 10 s için güç devresi 990 A -de <40 °C - 1 sn için güç devresi 135 A -de <40 °C - 10 min için güç devresi 320 A -de <40 °C - 1 min için güç devresi 100 A - 1 sn için sinyalleme devresi 120 A - 500 ms için sinyalleme devresi 140 A - 100 ms için sinyalleme devresi |
| ilgili sigorta değeri | 10 A gG için sinyalleme devresi 'e uygunIEC 60947-5-1 200 A gG -de <= 690 V koordinasyon tip 1 için güç devresi 160 A gG -de <= 690 V koordinasyon tip 2 için güç devresi |
| ortalama empedans | 0,8 mOhm - Ith 125 A 50 Hz için güç devresi |
| [Ui] nominal yalıtım voltajı | Güç devresi: 600 V CSA sertifikali Güç devresi: 600 V UL sertifikali Güç devresi: 1000 V 'e uygunIEC 60947-4-1 Sinyalleme devresi: 690 V 'e uygunIEC 60947-1 Sinyalleme devresi: 600 V CSA sertifikali Sinyalleme devresi: 600 V UL sertifikali |
| elektrik dayanıklılığı | 0,8 Mcycles 125 A AC-1 Ue'de <= 440 V 1,5 Mcycles 80 A AC-3 Ue'de <= 440 V 1,5 Mcycles 80 A AC-3e Ue'de <= 440 V |
| kutup başına güç dağılımı | 5,1 W AC-3 12,5 W AC-1 5,1 W AC-3e |
| Front cover | Ile |
| montaj desteği | Plaka Ray |
| standartlar | CSA C22.2 No 14 EN 60947-4-1 EN 60947-5-1 IEC 60947-4-1 IEC 60947-5-1 UL 508 |
| Ürün sertifikaları | GOST RINA CCC CSA BV DNV GL LROS (Lloyds register of shipping) UL |
| bağlantılar - terminaller | Kontrol devresi: vida kelepçesi terminalleri 2 kablo(lar) 1…2,5 mm²esnek ile Kontrol devresi: vida kelepçesi terminalleri 1 kablo(lar) 1…2,5 mm²esnek ile Kontrol devresi: vida kelepçesi terminalleri 1 kablo(lar) 1…4 mm²esnek kablo uçsuz Kontrol devresi: vida kelepçesi terminalleri 2 kablo(lar) 1…4 mm²esnek kablo uçsuz Kontrol devresi: vida kelepçesi terminalleri 1 kablo(lar) 1…4 mm²katı kablo uçsuz Kontrol devresi: vida kelepçesi terminalleri 2 kablo(lar) 1…4 mm²katı kablo uçsuz Güç devresi: konnektör 1 kablo(lar) 4…50 mm²esnek kablo uçsuz Güç devresi: konnektör 2 kablo(lar) 4…25 mm²esnek kablo uçsuz Güç devresi: konnektör 1 kablo(lar) 4…50 mm²esnek ile Güç devresi: konnektör 2 kablo(lar) 4…16 mm²esnek ile Güç devresi: konnektör 1 kablo(lar) 4…50 mm²katı kablo uçsuz Güç devresi: konnektör 2 kablo(lar) 4…25 mm²katı kablo uçsuz |
| sıkma torku | Kontrol devresi: 1,2 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla düz Ø 6 mm Kontrol devresi: 1,2 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla Philips No 2 Güç devresi: 12 N.m - üzerinde konnektör - tornavidayla düz Ø 6 - Ø 8 mm Güç devresi: 12 N.m - üzerinde konnektör altıgen 4 mm Kontrol devresi: 1,2 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla pozidriv No 2 |
| çalışma süresi | 20...35 msn kapama 6...20 msn açma |
| güvenlik güvenilirlik düzeyi | B10d = 1369863 cycles nominal yüklü kontaktör 'e uygunEN/ISO 13849-1 B10d = 20000000 cycles mekanik yüklü kontaktör 'e uygunEN/ISO 13849-1 |
| Mekanik dayanıklılık | 4 Mcycles |
| maximum operating rate | 3600 cyc/h -de <60 °C |
| bobin teknolojisi | Yerleşik süpresör modülü olmadan |
|---|---|
| kontrol devresi gerilim limitleri | 0,85...1,1 Uc -40…55 °C çalışma AC 60 Hz 0,3...0,6 Uc -40…70 °C düşme AC 50/60 Hz 0,8...1,1 Uc -40…55 °C çalışma AC 50 Hz 1...1.1 Uc 55…70 °C çalışma AC 50/60 Hz |
| VA cinsinden kalkış gücü | 245 VA 60 Hz 0,75 20 °C) 245 VA 50 Hz 0,75 20 °C) |
| VA cinsinden tutma güç tüketimi | 26 VA 60 Hz 0,3 20 °C) 26 VA 50 Hz 0,3 20 °C) |
| ısı dağılımı | 6…10 W -de 50/60 Hz |
| yardımcı kontak tipi | Tip mekanik olarak bağlantılı 1 NA + 1 NK 'e uygunIEC 60947-5-1 tip ayna kontak 1 NK 'e uygunIEC 60947-4-1 |
| sinyalleme devre frekansı | 25...400 Hz |
| minimum anahtarlama akımı | 5 mA için sinyalleme devresi |
| minimum anahtarlama gerilimi | 17 V için sinyalleme devresi |
| çakışmama süresi | 1,5 ms enerji kesmede NK ve NA kontağı arasında 1,5 ms enerjilemede NK ve NA kontağı arasında |
| yalıtım direnci | > 10 MOhm için sinyalleme devresi |
| IP koruma derecesi | IP20 ön yüz 'e uygunIEC 60529 |
|---|---|
| iklimsel dayanım | 'E uygunIACS E10 |
| koruyucu bakım | TH 'e uygunIEC 60068-2-30 |
| kirletme derecesi | 3 |
| çalışma için ortam hava sıcaklığı | -40…60 °C 60…70 °C değer kaybı ile |
| Depolama ortam koşulları | -60…80 °C |
| çalışma yüksekliği | 0...3000 m |
| yangına dayanıklılık | 850 °C 'e uygunIEC 60695-2-1 |
| mekanik dayanıklılık | Titreşimler kontaktör açık: 2 Gn, 5...300 Hz Şoklar kontaktör açık: 11 msn için 8 Gn Titreşimler kontaktör kapalı: 3 Gn, 5...300 Hz Şoklar kontaktör kapalı: 11 msn için 10 Gn |
| Yükseklik | 127 mm |
| Genişlik | 85 mm |
| Derinlik | 130 mm |
| Ürün ağırlığı | 1,59 kg |
| Birim paket türü 1 | PCE |
|---|---|
| Paketteki birim sayısı | 1 |
| Paket ağırlığı (Lbs) | 1,56 kg |
| Paket 1 Yükseklik | 14,0 cm |
| Paket 1 genişliği | 13,5 cm |
| Paket 1 Uzunluk | 10,0 cm |
| Birim paket türü 2 | S02 |
| Paketteki birim sayısı 2 | 5 |
| Paket 2 Ağırlığı | 8,085 kg |
| Paket 2 Yükseklik | 15,0 cm |
| Paket 2 genişliği | 30,0 cm |
|
