Gelince Sizi Arayalım| seri | EasyLogic |
|---|---|

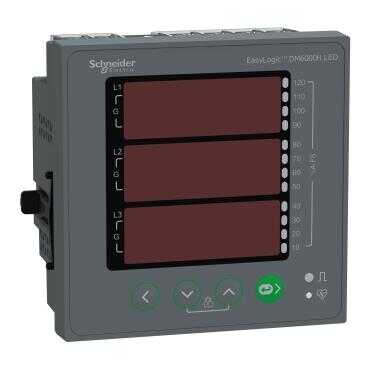

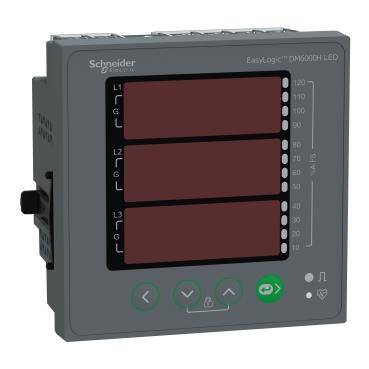

| ürün adı | EasyLogic DM6X00H RS |
| Ürün grubu | DM6200H |
| Ürün ya da bileşen tipi | VAF PF meter |
| cihaz uygulaması | Remote monitoring |
|---|---|
| ölçümün tipi | Akım Gerilim Frekans RPM |
| ölçüm tipi | Unbalance current Rotation speed Ortalama akım Iavg Average voltage Vavg Unbalance voltage Faz akımları Frekans Calculated neutral current Gerilim U21, U32, U13, V1, V2, V3 |
| sayaç fonksiyonları | ON hour counting Power interruption |
| [Us] nominal besleme gerilimi | 48...277 V AC 45...65 Hz 48...277 V DC |
| Şebeke frekansı | 60 Hz 50 Hz |
| Nominal akım (Ir) | 1 A 5 A |
| type of network | 3P + N 3P 1P + N 2P + N 2P |
| VA cinsinden güç tüketimi | 4 VA -de 240 V faz ve nötr arasında |
| W cinsinden güç tüketimi | 2 W -de 240 V |
| ekran tipi | 8 segments LED |
| ekran rengi | Kırmızı |
| mesaj ekranı kapasitesi | 3 fields of 4 characters |
| ekran basamakları | 12 basamak(lar) - 14,2 mm |
| veri iletişimi | Anlık ve ortalama değerler Revolution speed All counters Ölçüm değerlerinin okunması |
| ayarların kurcalamaya dayanıklılığı | Erişim kodu ile korunur |
| örnekleme hızı | 32 örnek/döngü |
| ölçüm akımı | 5…6000 mA |
| Signal | 6 akım 0,005...10 A (empedans 0.3 MOhm) |
| ölçüm gerilimi | 46…277 V AC 50...60 Hz faz ve nötr arasında 80…480 V AC 50...60 Hz fazlar arasında 277…999000 V AC 50...60 Hz harici VT ile |
| frekans ölçüm aralığı | 45…65 Hz |
| girişlerin sayısı | 2 |
| ölçüm doğruluğu | Frekans +/- %0,05 Güç faktörü +/- 0.01 Akım +/- 1 % Gerilim +/- 1 % |
| doğruluk sınıfı | Sınıf 1 |
| Demand intervals | 1 s |
| yerel sinyalleme | Yeşil LED: etkinlik Kırmızı LED: çıkış sinyali 1...9999000 pulse/ k_h (kWh, kVAh, kVARh) |
| haberleşme port protokolü | Modbus -de 4800 bps, 9600 bps, 19200 bps, 38,4 Kbps çift/tek veya hiçbiri - 2 telli, yalıtım 2500 V |
| haberleşme port desteği | Vidalı terminal bloğu: RS485 |
| malzeme | Polikarbonat |
| alev geciktirici | V-0 'e uygunUL 94 |
| Montaj Tipi | Sıva altı monte |
| montaj desteği | Gövde |
| kurulum kategorisi | III |
| kurulumun tipi | Iç mekan kurulumu |
| ölçüm kategorisi | Kategori III 480 V |
| elektrik yalıtım sınıfı | Sınıf II |
| bağlantılar - terminaller | Akım devresi: vida kelepçesi terminalleri (alt) 2,08…3,31 mm² kablo(lar) Gerilim devresi: vida kelepçesi terminalleri (üst) 0,82…3,31 mm² kablo(lar) Kontrol devresi: vida kelepçesi terminalleri (üst) 0,82…3,31 mm² kablo(lar) Haberleşme: vida kelepçesi terminalleri (alt) 0,33…3,31 mm² kablo(lar) |
| sıkma torku | Akım devresi: 0,9…1 N.m Philips No 2 tornavida Gerilim devresi: 0,9…1 N.m Philips No 2 tornavida Kontrol devresi: 0,9…1 N.m Philips No 2 tornavida Haberleşme: 0,5…0,6 N.m Philips no 1 tornavida |
| tel sıyırma uzunluğu | Akım devresi: 3,68 mm Gerilim devresi: 7 mm Kontrol devresi: 7 mm Haberleşme: 7 mm |
| Standartlar | IEC 61010-1:ed. 3 UL 61010-1:ed. 3 |
| ürün sertifikaları | CE 'e uygunIEC 61010-1 CULus 'e uygunUL 61010-1 CULus 'e uygunCSA C22.2 No 61010-1 C-Tick |
| Genişlik | 96 mm |
| derinlik | Dış: 13 mm Panel: 49 mm |
| Yükseklik | 96 mm |
| Ürün ağırlığı | 300 g |
| elektromanyetik uyumluluk | Elektrostatik deşarj 'e uygunIEC 61000-4-2 Yayılmalı, radyo frekansı elektromanyetik alan bağışıklık testi 'e uygunIEC 61000-4-3 Elektrik hızlı geçici/patlama bağışıklık testi 'e uygunIEC 61000-4-4 Kesinti bağışıklık testi 'e uygunIEC 61000-4-5 Iletimli RF kesintileri 'e uygunIEC 61000-4-6 Güç frekansındaki manyetik alan 'e uygunIEC 61000-4-8 Gerilim düşüşleri ve kesintileri bağışıklık testi 'e uygunIEC 61000-4-11 Emisyon testleri 'e uygunFCC Kısım 15 Sınıf A Emisyon testleri 'e uygunFCC part 15 subpart C Emisyon testleri 'e uygunFCC part 15 subpart E |
|---|---|
| aşırı gerilim kategorisi | III |
| IP koruma derecesi | Ön: IP51 'e uygunIEC 60529 Gövde: IP30 'e uygunIEC 60529 |
| bağıl nem | 5…95 % -de 50 °C |
| kirletme derecesi | 2 |
| çalışma için ortam hava sıcaklığı | -10…60 °C |
| Depolama ortam koşulları | -20…70 °C |
| çalışma yüksekliği | <= 2000 m |
| hizmet ömrü | 7 yr |
| Unit Type of Package 1 | PCE |
|---|---|
| Number of Units in Package 1 | 1 |
| Package 1 Weight | 360,0 g |
| Package 1 Height | 8,905 cm |
| Package 1 Width | 11,903 cm |
| Package 1 Length | 12,229 cm |
| Unit Type of Package 2 | CAR |
| Number of Units in Package 2 | 18 |
| Package 2 Weight | 7,7 kg |
| Package 2 Height | 27,0 cm |
| Package 2 Width | 27,0 cm |
| Package 2 Length | 38,5 cm |
| Unit Type of Package 3 | S03 |
| Number of Units in Package 3 | 18 |
| Package 3 Weight | 6480,0 g |
| Package 3 Height | 30,0 cm |
| Package 3 Width |
