Gelince Sizi Arayalım| seri | EasyPact |
|---|---|

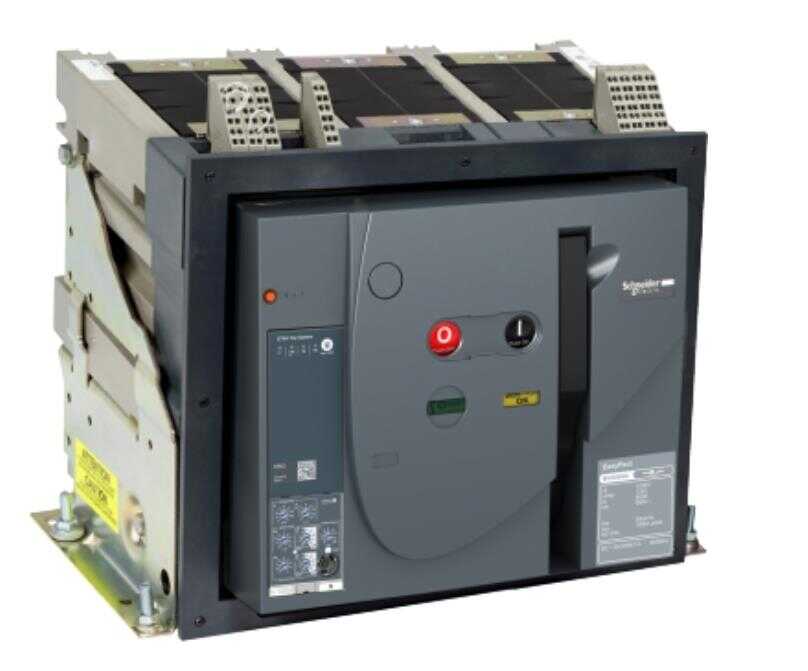

| ürün adı | MVS25H |
| Ürün grubu | MVS25H |
| Ürün ya da bileşen tipi | Devre kesici |
| cihaz uygulaması | Dağıtım |
| Kutup tanımı | 3P |
| korumalı kutup açıklaması | 3P 3d |
| [In] nominal akım | 2500 A -de 40 °C |
| Şebeke tipi | AC |
| [Ue] nominal çalışma voltajı | 690 V AC 50/60 Hz 'e uygunIEC 60947-2 |
| derece kodu | H |
| yalıtıma uygunluk | Evet 'e uygunIEC 60947-2 |
| kullanım kategorisi | Kategori B |
| Açma Birimi Adı | ET5S |
| açma birimi teknolojisi | Elektronik |
| açma birimi derecesi | 2500 A |
| Şebeke frekansı | 50/60 Hz |
|---|---|
| Kontrol tipi | Manuel işletimli |
| Montaj Tipi | Sabit |
| montaj desteği | Taban plakası Ray |
| bağlantı konumu | Yatay Dikey |
| bağlantının konumu | Arka |
| [Ui] nominal yalıtım voltajı | 1000 V AC 50/60 Hz 'e uygunIEC 60947-2 |
| [Uimp] nominal darbe dayanım voltajı | 12 kV 'e uygunIEC 60947-2 |
| devre kesici CT değeri | 2500 A |
| kesme kapasitesi | 65 kA Icu -de 220...440 V AC 50/60 Hz 'e uygunIEC 60947-2 |
| [Ics] nominal hizmet kesme kapasitesi | 65 kA (Ics) -de 220...440 V AC 50/60 Hz 'e uygunIEC 60947-2 50 kA (Ics) -de 690 V AC 50/60 Hz 'e uygunIEC 60947-2 |
| mekanik dayanıklılık | 20000 cycles (bakım ile) 'e uygunIEC 60947-2 10000 cycles (bakım olmadan) 'e uygunIEC 60947-2 |
| elektrik dayanıklılığı | Kategori B: 5000 cycles 440 V AC 50/60 Hz bakım olmadan 'e uygunIEC 60947-2 Kategori B: 2500 cycles 690 V AC 50/60 Hz bakım olmadan 'e uygunIEC 60947-2 |
| bağlantı aralığı | 115 mm ayırıcısız |
| kontak konum göstergesi | Evet |
| [Icm] nominal kısa devre kapama kapasitesi | 143 kA (Icm) -de 220...440 V AC 50/60 Hz 'e uygunIEC 60947-2 |
| [Icw] nominal kısa süreli dayanma akımı | 65 kA (1 sn) -de 220...440 V AC 50/60 Hz 'e uygunIEC 60947-2 50 kA (1 sn) -de 690 V AC 50/60 Hz 'e uygunIEC 60947-2 50 kA (3 s) -de 440/690 V AC 50/60 Hz 'e uygunIEC 60947-2 |
| Açma Birimi Koruma Fonksiyonları | LSI |
| Koruma türü | Anlık kısa devre koruması Kısa süreli kısa devre koruması Aşırı yük koruma (uzun süreli) |
| hata göstergesi | Aşırı yük Dahili hata Kısa devre |
| uzun süreli açma ayar tipi lr | Ayarlanabilir 9 ayar |
| uzun süreli açma ayar aralığı | 0,4...1 x In |
| uzun süreli gecikme ayarı tipi | Ayarlanabilir 9 ayar |
| [tr] uzun süreli gecikme ayari | 0,5…24 s -de 6 x Ir |
| kısa süreli açma ayarı tipi Isd | Ayarlanabilir 9 ayar |
| [Isd] kısa süreli açma ayarı aralığı | 1.5...10 x Ir |
| kısa süreli gecikme ayarı tipi | Ayarlanabilir 5 ayar |
| [tsd] kısa süreli gecikme ayarı aralığı | 100…400 ms |
| anlık açma ayar tipi li | Ayarlanabilir 9 ayar |
| anlık açma ayar aralığı | 2...15 x In Kapalı |
| alan seçimli kilitleme ZSI | Ile |
| akım sensör derece aralığı | 1000/4000 A |
| Maksimum kesme süresi | 25 ms |
| Maksimum kapama yanıt süresi | 70 ms |
| yükseklik | 352 mm |
| genişlik | 422 mm |
| Derinlik | 297 mm |
| Ürün ağırlığı | 60 kg |
| Standartlar | IEC 60947-2 |
|---|---|
| Ürün sertifikaları | CCS CCC GOST IEC |
| kirletme derecesi | 4 'e uygunIEC 60664-1 |
| IP koruma derecesi | IP40 |
| Nominal çalışma ortam sıcaklığı | -5…70 °C |
| depolama için ortam hava sıcaklığı | -40…85 °C kontrol ünitesiz -25…85 °C kontrol üniteli |
| Unit Type of Package 1 | PCE |
|---|---|
| Number of Units in Package 1 | 1 |
| Package 1 Height | 35,0 cm |
| Package 1 Width | 42,0 cm |
| Package 1 Length | 50,0 cm |
| Package 1 Weight | 38,0 kg |
| Garanti | 18 months |
|---|
