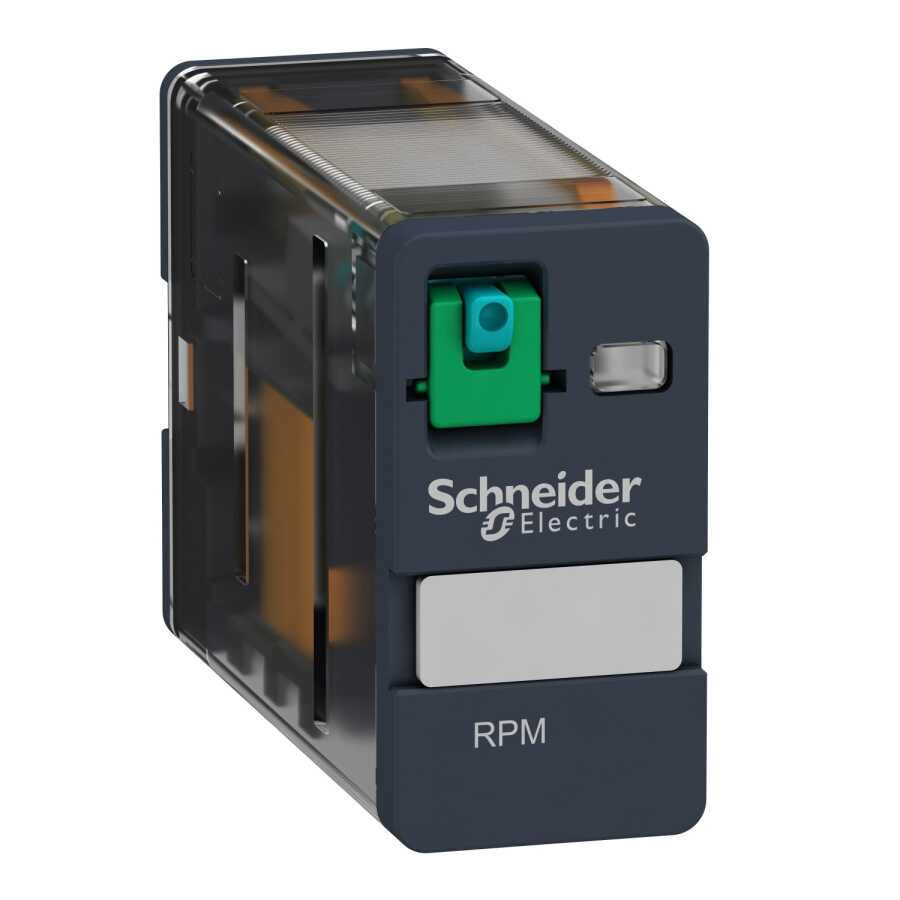

Gelince Sizi Arayalım| Ürün serisi | Harmony Electromechanical Relays |
|---|---|
| seri adı | Power |
| Ürün ya da bileşen tipi | Takılabilir röle |
| Ürün grubu | RPM |
| kontak tipi ve düzenleme | 1 K/A |
| kontrol devresi gerilimi | 24 V DC |
| [Ithe] klasik muhafazalı termik akım | 15 A -de -40…55 °C |
| durum LED'i | Olmadan |
| Kontrol tipi | Kilitlenebilir test butonu |
| kullanım katsayısı | 20 % |
| pim biçimi | Düz |
|---|---|
| [Ui] nominal yalıtım voltajı | 250 V 'e uygunIEC 300 V 'e uygunCSA 300 V 'e uygunUL |
| [Uimp] nominal darbe dayanım voltajı | 4 kV süresince 1,2/50 µs |
| kontak malzemesi | AgNi |
| [Ie] nominal çalışma akımı | 15 A -de 277 V (AC) 'e uygunUL 15 A -de 28 V (DC) 'e uygunUL 15 A -de 250 V (AC) NA 'e uygunIEC 15 A -de 28 V (DC) NA 'e uygunIEC 7,5 A -de 250 V (AC) NK 'e uygunIEC 7,5 A -de 28 V (DC) NK 'e uygunIEC |
| maksimum anahtarlama gerilimi | 250 V 'e uygunIEC |
| Resistive load current | 15 A -de 250 V AC 15 A -de 28 V DC |
| maksimum anahtarlama kapasitesi | 3750 VA 420 W |
| minimum anahtarlama kapasitesi | 170 mW -de 10 mA, 17 V |
| çalışma hızı | <= 1200 döngü/saat düşük yük <= 18000 döngü/saat yüksüz |
| Mekanik dayanıklılık | 10000000 cycles |
| elektrik dayanıklılığı | 100000 cycles için dirençli yük |
| Average coil consumption | 1,1 W |
| düşme gerilimi eşiği | >= 0,1 Uc DC |
| Operate time | 20 ms nominal gerilimde |
| Release time | 20 ms nominal gerilimde |
| Average coil resistance | 450 Ohm -de 20 °C +/- 10 % |
| nominal çalışma gerilimi limitleri | 19.2...26.4 V DC |
| koruma kategorisi | RT I |
| test seviyeleri | Seviye A |
| Çalışma konumu | Herhangi bir konum |
| kirletme derecesi | 3 |
| güvenlik güvenilirlik verisi | B10d = 100000 |
| Ürün ağırlığı | 0,026 kg |
| cihaz sunumu | Açılı |
| dielektrik gücü | 1500 V AC kontaklar arasındaile mikro bağlantı kesme yalıtım 2000 V AC bobin ve kontak arasındaile sağlamlaştırılmış yalıtım |
|---|---|
| Standartlar | EN/IEC 61810-1 CSA C22.2 No 14 UL 508 |
| Ürün sertifikaları | UL CSA EAC |
| Depolama ortam koşulları | -40…85 °C |
| çalışma için ortam hava sıcaklığı | -40…55 °C |
| titreşim direnci | 3 gn, genlik = +/- 1 mm[Alan](f =[Alan]10…150 Hz)çalışan 5 döngü 5 gn, genlik = +/- 1 mm[Alan](f =[Alan]10…150 Hz)çalışmayan 5 döngü |
| Degree of protection (Housing only) | IP40 'e uygunEN/IEC 60529 |
| darbe dayanımı | 15 gn için çalışma sırasında 30 gn için çalışmıyor |
| Birim paket türü 1 | PCE |
|---|---|
| Paketteki birim sayısı | 1 |
| Paket ağırlığı (Lbs) | 24 g |
| Paket 1 Yükseklik | 47 mm |
| Paket 1 genişliği | 14 mm |
| Paket 1 Uzunluk | 28 mm |
| Garanti | 18 months |
|---|
