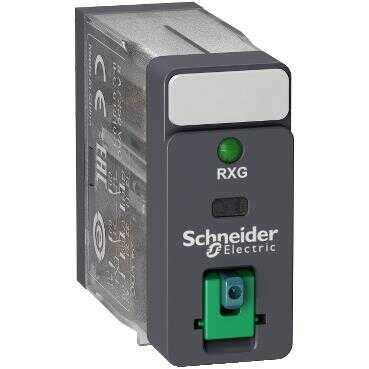

Gelince Sizi Arayalım| Ürün serisi | Harmony Electromechanical Relays |
|---|---|
| seri adı | Arayüz rölesi |
| Ürün ya da bileşen tipi | Takılabilir röle |
| Ürün grubu | RXG |
| kontak tipi ve düzenleme | 2 K/A |
| durum LED'i | Ile |
|---|---|
| kontak malzemesi | Gümüş alaşım (AgSnO2In2O3) |
| Maximum contact resistance | 100 mOhm |
| [Ithe] klasik muhafazalı termik akım | 5 A -de -40…55 °C |
| [Ie] nominal çalışma akımı | 5 A -de 30 V (DC) 'e uygunUL 5 A -de 30 V (DC) 'e uygunIEC 5 A -de 250 V (AC) 'e uygunIEC 5 A -de 250 V (AC) 'e uygunUL |
| maksimum anahtarlama gerilimi | 250 V AC 30 V DC |
| yük akımı | 5 A -de 250 V AC |
| maksimum anahtarlama kapasitesi | 1250 VA |
| minimum anahtarlama kapasitesi | 50 mW -de 10 mA, 5 V DC |
| çalışma hızı | <= 1800 çevrim/saat düşük yük <= 18000 döngü/saat yüksüz |
| kullanım katsayısı | 20 % |
| Mekanik dayanıklılık | 10000000 cycles |
| elektrik dayanıklılığı | 100000 cycles için NA dirençli yük 55 °C'de 100000 cycles için NK dirençli yük 55 °C'de |
| [Ui] nominal yalıtım voltajı | 250 V 'e uygunIEC 300 V 'e uygunCSA 300 V 'e uygunUL |
| [Uimp] nominal darbe dayanım voltajı | 6 kV 1,2/50 µs |
| dielektrik gücü | 1000 V AC kontaklar arasındaile mikro bağlantı kesme yalıtım 5000 V AC bobin ve kontak arasındaile güçlendirilmiş yalıtım yalıtım 3000 V AC kutuplar arasındaile temel yalıtım yalıtım |
| Coil resistance | 1100 Ohm +/- 10 % |
| yalıtım direnci | 1000 MOhm -de 500 V DC |
| test seviyeleri | Seviye A |
| montaj konumu | Herhangi bir konum |
| düşme gerilimi eşiği | >= 0,1 Uc DC |
| Coil insulation class | Sınıf F |
| Operate time | 20 ms |
| Release time | 20 ms |
| kontrol devresi gerilimi | 24 V DC |
| güvenlik güvenilirlik verisi | B10d = 100000 |
| kapağın rengi | Standart |
| Kontrol tipi | Kilitlenebilir test butonu |
| Cihaz üzerii sinyalizasyon | Bayrak |
| tork değeri | 0,8 N.m |
| Ürün ağırlığı | 0,02 kg |
| cihaz sunumu | Açılı |
| titreşim direnci | 3 gn, genlik = +/- 0,75 mm[Alan](f =[Alan]10…150 Hz)çalışma sırasında 5 gn, genlik = +/- 0,75 mm[Alan](f =[Alan]10…150 Hz)devre dışı |
|---|---|
| IP koruma derecesi | IP40 |
| darbe dayanımı | 20 gn çalışma sırasında 100 gn devre dışı |
| koruma kategorisi | RT I |
| Standartlar | CSA C22.2 No 14 UL 508 IEC 61810-1 |
| Ürün sertifikaları | CSA CE EAC UL DNV-GL |
| kirletme derecesi | 2 |
| aşırı gerilim kategorisi | III |
| Depolama ortam koşulları | -40…85 °C |
| çalışma için ortam hava sıcaklığı | -40…70 °C |
| Bağıl Nem | 10…85 % |
| Birim paket türü 1 | PCE |
|---|---|
| Paketteki birim sayısı | 1 |
| Paket ağırlığı (Lbs) | 20,9 g |
| Paket 1 Yükseklik | 2,89 cm |
| Paket 1 genişliği | 1,27 cm |
| Paket 1 Uzunluk | 3,452 cm |
| Birim paket türü 2 | BB1 |
| Paketteki birim sayısı 2 | 10 |
| Paket 2 Ağırlığı | 409 g |
| Paket 2 Yükseklik | 3,45 cm |
| Paket 2 genişliği | 9,15 cm |
| Paket 2 Uzunluk | 8,2 cm |
| Birim paket türü 3 | S01 |
| Paketteki birim sayısı 3 | 200 |
| Paket 3 Ağırlığı | 4,442 kg |
| Paket 3 Yükseklik | 15 cm |
| Paket 3 genişliği | 15 cm |
| Paket 3 Uzunluk | 40 cm |
| Garanti | 18 ay |
|---|
