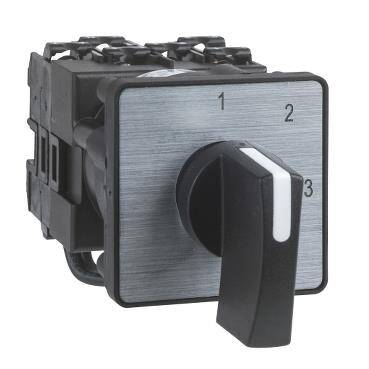

Schneider K1B002QLH 1 Kutuplu 45 Derece 12A Kademeli Pako Şalter

Name: Schneider K1B002QLH 1 Kutuplu 45 Derece 12A Kademeli Pako Şalter
Brand: Schneider
SKU: K1B002QLH
Price: 525.46 TRY
Availability: InStock

Ürün Kodu : K1B002QLH

Barkod : 3389110978711

(0)

Yorum Yap

525,46 TL

Favorilerime Ekle

Toplu İndirim İste / Aradığınız Ürünü Sizin için Getirelim! Fiyat Alarmı

Daha Fazla Pako Şalterler

Ana
Ürün serisi	Harmony K
Ürün ya da bileşen tipi	Eksiksiz kam anahtarı
bileşen adı	K1
[Ith] klasik açık hava termik akımı	12 A
montaj konumu	Ön
Sabitleme Modu	Çoklu sabitleme
kam anahtarı başlık tipi	Ön plakalı 45 x 45 mm
operatörün tipi	Siyah kol, uzunluk = 35 mm
döner kol kilitleme	Olmadan
açıklama sunumu	Ile metalik yazi, 0 - 1 - 2 siyah isaret
kam anahtarı fonksiyonu	Kademeli anahtar
geri dönüş	Olmadan
kapalı konum	Kapalı konumu ile
Kutup tanımı	1P
anahtarlama konumları	Sağ: 0° - 45° - 90°
IP koruma derecesi	IP40 'e uygunIEC 529 IP40 'e uygunNF C 20-010

Tamamlayıcı
adımların sayısı	2
anahtarlama açısı	45 °
[Ui] nominal yalıtım voltajı	690 V (kirlilik derecesi 3) 'e uygunIEC 60947-1
[Ithe] klasik muhafazalı termik akım	10 A
W cinsinden nominal çalışma gücü	10500 W AC-21, 500...660 V 3 faz 'e uygunIEC 947-3 1100 W AC-3, 230 V 3 faz 'e uygunIEC 947-3 1500 W AC-23A, 230 V 3 faz 'e uygunIEC 947-3 1500 W AC-3, 400 V 1 faz 'e uygunIEC 947-3 1500 W AC-3, 400 V 3 faz 'e uygunIEC 947-3 1500 W AC-3, 500 V 3 faz 'e uygunIEC 947-3 1500 W AC-3, 690 V 3 faz 'e uygunIEC 947-3 2200 W AC-23A, 400 V 3 faz 'e uygunIEC 947-3 2200 W AC-23A, 500 V 3 faz 'e uygunIEC 947-3 2200 W AC-23A, 690 V 3 faz 'e uygunIEC 947-3 4800 W AC-21, 230 V 3 faz 'e uygunIEC 947-3 600 W AC-3, 230 V 1 faz 'e uygunIEC 947-3 8300 W AC-21, 400 V 3 faz 'e uygunIEC 947-3
[Ie] nominal çalışma akımı AC	1,8 A -de 690 V AC-3 3 faz 'e uygunIEC 947-3 2,8 A -de 500 V AC-3 3 faz 'e uygunIEC 947-3 2,8 A -de 690 V AC-23A 3 faz 'e uygunIEC 947-3 3,3 A -de 400 V AC-3 3 faz 'e uygunIEC 947-3 3,8 A -de 500 V AC-23A 3 faz 'e uygunIEC 947-3 4,6 A -de 230 V AC-3 3 faz 'e uygunIEC 947-3 4,8 A -de 400 V AC-23A 3 faz 'e uygunIEC 947-3 5,6 A -de 230 V AC-23A 3 faz 'e uygunIEC 947-3 1 A -de 500 V AC-15 'e uygunIEC 947-5-1 2 A -de 400 V AC-15 'e uygunIEC 947-5-1 3 A -de 230 V AC-15 'e uygunIEC 947-5-1
elektrik dayanıklılığı	1000000 cycles AC-15 1000000 cycles AC-21 500000 cycles AC-23 500000 cycles AC-3
maximum operating rate	2,5 cyc/mn AC-21 2,5 cyc/mn AC-23 2,5 cyc/mn AC-3 8,333 cyc/mn AC-15
Nominal kısa devre kesme akımı (Isc)	10000 A
kisa devre korumasi	16 A kartuş sigorta, tip gG
[Uimp] nominal darbe dayanım voltajı	4 kV yalıtım fonksiyonunda 6 kV 'e uygunIEC 947-1
kontak işlemi	Yavaş kesen
pozitif açıklık	Ile
elektrikli bağlantı	Tutucu vida kelepçesi terminalleri esnek, kelepçeleme kapasitesi: 2 x 1,5 mm² Tutucu vida kelepçesi terminalleri katı, kelepçeleme kapasitesi: 1 x 2,5 mm²
Mekanik dayanıklılık	1000000 cycles
CAD genel genişliği	45 mm
CAD genel yüksekliği	45 mm
CAD genel derinliği	77 mm
Ürün ağırlığı	0,115 kg

Ortam
standartlar	EN 60947-3 için güç devresi EN 60947-5-1 için kontrol devresi IEC 60947-3 için güç devresi IEC 60947-5-1 için kontrol devresi CENELEC EN 50013
ürün sertifikaları	CSA 240 V 3 hp 3 faz 2 -kutup(lar) UL 240 V 0,33 hp 1 faz 2 -kutup(lar) CSA 240 V 1 hp 1 faz UL 240 V 1 hp 3 faz
koruyucu bakım	TC
Nominal çalışma ortam sıcaklığı	-25…55 °C
Depolama ortam koşulları	-40…70 °C
darbe dayanımı	30 gn 'e uygunIEC 68-2-27
titreşim direnci	5 gn[Alan](f =[Alan]10…150 Hz) 'e uygunIEC 68-2-6
aşırı gerilim kategorisi	Class II 'e uygunIEC 536 Class II 'e uygunNF C 20-030

Paketleme üniteleri
Unit Type of Package 1	PCE
Number of Units in Package 1	1
Package 1 Height	6,500 cm
Package 1 Width	6,500 cm
Package 1 Length	11,000 cm
Package 1 Weight	133,000 g
Unit Type of Package 2	S01
Number of Units in Package 2	10
Package 2 Height	15,000 cm
Package 2 Width	15,000 cm
Package 2 Length	40,000 cm
Package 2 Weight	1,481 kg
