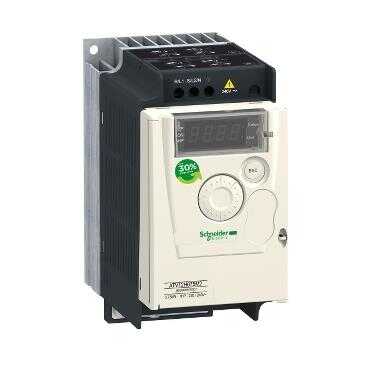

Gelince Sizi ArayalımÜrün serisi | Altivar 12 |
---|---|
Ürün ya da bileşen tipi | Değişken hızlı sürücü |
ürüne özel uygulama | Basit makine |
Montaj Tipi | Cabinet mount |
haberleşme port protokolü | Modbus |
besleme frekansı | 50/60 Hz +/- 5 % |
[Us] nominal besleme gerilimi | 200...240 V - 15...10 % |
nominal çıkış akımı | 3,5 A |
motor gücü hp | 0,75 hp |
motor gücü kW | 0,55 kW |
motor gücü hp | 0,75 hp |
EMC filtresi | Entegre |
IP koruma sınıfı | IP20 |
Dijital giriş sayısı | 4 |
---|---|
Dijital çıkış sayısı | 2 |
analog giriş sayısı | 1 |
analog çıkış sayısı | 1 |
röle çıkış sayısı | 1 |
fiziksel arayüz | 2 telli RS 485 |
konnektör tipi | 1 RJ45 |
sürekli çıkış akımı | 3,5 A -de 4 kHz |
erişim yöntemi | Sunucu Modbus seri |
hız kontrol cihazı çıkış frekansı | 0,5…400 Hz |
hız aralığı | 1…20 |
örnekleme süresi | 20 ms, tolerans +/- 1 ms için lojik giriş 10 ms için analog giriş |
doğrusallık hatası | Maksimum değerin +/- % 0,3'ü için analog giriş |
frekans çözünürlüğü | Analog giriş: dönüştürücü A/D, 10 bit Ekran birimi: 0,1 Hz |
zaman sabiti | 20 ms +/- 1 ms referans değişikliği için |
iletim hızı | 9,6 kbit/sn 19,2 kbit/sn 38.4 kbit/s |
iletim çerçevesi | RTU |
adreslerin sayısı | 1…247 |
veri biçimi | 8 bit, yapılandırılabilir tek, çift veya paritesiz |
haberleşme hizmeti | Bekleme kayıtlarını oku (03) 29 word Tek kayıtları yaz (06) 29 word Çoklu kayıtları yaz (16) 27 word Çoklu kayıtları oku/yaz (23) 4/4 word Cihaz tanımlamasını oku (43) |
polarizasyon tipi | Empedans yok |
4 quadrant operation possible | False |
asenkron motor kontrol profili | Gerilim/frekans oranı (V/f) Karesel gerilim/frekans oranı Sensörsüz akı vektör kontrolü |
maximum output frequency | 4 kHz |
geçici aşırı moment | 150…170 % sürücü değerine ve motor tipine bağlı olarak nominal motor torku |
hızlanma ve yavaşlama rampaları | 0 - 999,9 sn arası doğrusal S U |
motor kayma kompanzasyonu | Fabrikada mevcut Ayarlanabilir |
anahtarlama frekansı | 2...16 kHz ayarlanabilir 4...16 kHz değer kaybı faktörü ile |
nominal anahtarlama frekansı | 4 kHz |
durana kadar frenleme | DC enjeksiyon ile |
brake chopper integrated | False |
hat akımı | 8,0 A -de 100 V (Ağır şart) 6,7 A -de 120 V (Ağır şart) |
Maksimum Giriş Akımı | 6,7 A |
maximum output voltage | 240 V |
görünen güç | 1,6 kVA -de 240 V (Ağır şart) |
maksimum geçici akım | 5,3 A süresince 60 s (Ağır şart) 5,8 A süresince 2 s (Ağır şart) |
Şebeke frekansı | 50...60 Hz |
relative symmetric network frequency tolerance | 5 % |
muhtemel hat Isc | 1 kA |
base load current at high overload | 3,5 A |
W cinsinden güç dağılımı | Doğal: 34,0 W |
with safety function Safely Limited Speed (SLS) | False |
with safety function Safe brake management (SBC/SBT) | False |
with safety function Safe Operating Stop (SOS) | False |
with safety function Safe Position (SP) | False |
with safety function Safe programmable logic | False |
with safety function Safe Speed Monitor (SSM) | False |
with safety function Safe Stop 1 (SS1) | False |
with sft fct Safe Stop 2 (SS2) | False |
with safety function Safe torque off (STO) | False |
with safety function Safely Limited Position (SLP) | False |
with safety function Safe Direction (SDI) | False |
koruma tipi | Hat besleme aşırı gerilimi Hat besleme düşük gerilimi Çıkış fazları ve toprak arasındaki aşırı akım Aşırı ısınmaya karşı koruma Motor fazları arasındaki kısa devre Trifazede giriş faz kaybına karşı I²t değerinin sürekli hesaplanması ile sürücü üzerinden termal motor koruması |
sıkma torku | 0,8 N.m |
yalıtım | Güç ve kontrol arasındaki elektrik |
Set başına Miktar | 1'li set |
Genişlik | 72 mm |
yükseklik | 143 mm |
derinlik | 131,2 mm |
Ürün ağırlığı | 0,8 kg |
çalışma yüksekliği | > 1000...2000 m 100 m başına % 1 akım düşüşüyle <= 1000 m olmadan |
---|---|
Çalışma konumu | Dikey +/- 10 derece |
Ürün sertifikaları | NOM CSA C-Tick UL GOST RCM KC |
İşaretleme | CE |
