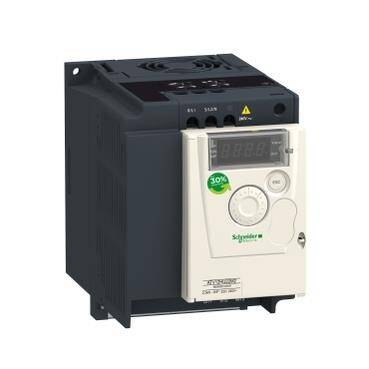

Gelince Sizi Arayalım| Ürün serisi | Altivar 12 |
|---|---|
| Ürün ya da bileşen tipi | Değişken hızlı sürücü |
| ürüne özel uygulama | Basit makine |
| Montaj Tipi | Cabinet mount |
| haberleşme port protokolü | Modbus |
| besleme frekansı | 50/60 Hz +/- 5 % |
| [Us] nominal besleme gerilimi | 200...240 V - 15...10 % |
| nominal çıkış akımı | 10 A |
| motor gücü hp | 3 hp |
| motor gücü kW | 2,2 kW |
| motor gücü hp | 3 hp |
| EMC filtresi | Entegre |
| IP koruma sınıfı | IP20 |
| Dijital giriş sayısı | 4 |
|---|---|
| Dijital çıkış sayısı | 2 |
| analog giriş sayısı | 1 |
| analog çıkış sayısı | 1 |
| röle çıkış sayısı | 1 |
| fiziksel arayüz | 2 telli RS 485 |
| konnektör tipi | 1 RJ45 |
| sürekli çıkış akımı | 10 A -de 4 kHz |
| erişim yöntemi | Sunucu Modbus seri |
| hız kontrol cihazı çıkış frekansı | 0,5…400 Hz |
| hız aralığı | 1…20 |
| örnekleme süresi | 20 ms, tolerans +/- 1 ms için lojik giriş 10 ms için analog giriş |
| doğrusallık hatası | Maksimum değerin +/- % 0,3'ü için analog giriş |
| frekans çözünürlüğü | Analog giriş: dönüştürücü A/D, 10 bit Ekran birimi: 0,1 Hz |
| zaman sabiti | 20 ms +/- 1 ms referans değişikliği için |
| iletim hızı | 9,6 kbit/sn 19,2 kbit/sn 38.4 kbit/s |
| iletim çerçevesi | RTU |
| adreslerin sayısı | 1…247 |
| veri biçimi | 8 bit, yapılandırılabilir tek, çift veya paritesiz |
| haberleşme hizmeti | Bekleme kayıtlarını oku (03) 29 word Tek kayıtları yaz (06) 29 word Çoklu kayıtları yaz (16) 27 word Çoklu kayıtları oku/yaz (23) 4/4 word Cihaz tanımlamasını oku (43) |
| polarizasyon tipi | Empedans yok |
| 4 quadrant operation possible | False |
| asenkron motor kontrol profili | Sensörsüz akı vektör kontrolü Karesel gerilim/frekans oranı Gerilim/frekans oranı (V/f) |
| maximum output frequency | 4 kHz |
| geçici aşırı moment | 150…170 % sürücü değerine ve motor tipine bağlı olarak nominal motor torku |
| hızlanma ve yavaşlama rampaları | 0 - 999,9 sn arası doğrusal U S |
| motor kayma kompanzasyonu | Ayarlanabilir Fabrikada mevcut |
| anahtarlama frekansı | 2...16 kHz ayarlanabilir 4...16 kHz değer kaybı faktörü ile |
| nominal anahtarlama frekansı | 4 kHz |
| durana kadar frenleme | DC enjeksiyon ile |
| brake chopper integrated | False |
| hat akımı | 24,0 A -de 100 V (Ağır şart) 20,2 A -de 120 V (Ağır şart) |
| Maksimum Giriş Akımı | 20,2 A |
| maximum output voltage | 240 V |
| görünen güç | 4,8 kVA -de 240 V (Ağır şart) |
| maksimum geçici akım | 15,0 A süresince 60 s (Ağır şart) 16,5 A süresince 2 s (Ağır şart) |
| Şebeke frekansı | 50...60 Hz |
| relative symmetric network frequency tolerance | 5 % |
| muhtemel hat Isc | 1 kA |
| base load current at high overload | 10,0 A |
| W cinsinden güç dağılımı | Forced cooling: 93,0 W |
| with safety function Safely Limited Speed (SLS) | False |
| with safety function Safe brake management (SBC/SBT) | False |
| with safety function Safe Operating Stop (SOS) | False |
| with safety function Safe Position (SP) | False |
| with safety function Safe programmable logic | False |
| with safety function Safe Speed Monitor (SSM) | False |
| with safety function Safe Stop 1 (SS1) | False |
| with sft fct Safe Stop 2 (SS2) | False |
| with safety function Safe torque off (STO) | False |
| with safety function Safely Limited Position (SLP) | False |
| with safety function Safe Direction (SDI) | False |
| koruma tipi | Hat besleme aşırı gerilimi Hat besleme düşük gerilimi Çıkış fazları ve toprak arasındaki aşırı akım Aşırı ısınmaya karşı koruma Motor fazları arasındaki kısa devre Trifazede giriş faz kaybına karşı I²t değerinin sürekli hesaplanması ile sürücü üzerinden termal motor koruması |
| sıkma torku | 1,2 N.m |
| yalıtım | Güç ve kontrol arasındaki elektrik |
| Set başına Miktar | 1'li set |
| Genişlik | 105 mm |
| yükseklik | 142 mm |
| derinlik | 156,2 mm |
| Ürün ağırlığı | 1,4 kg |
| çalışma yüksekliği | > 1000...2000 m 100 m başına % 1 akım düşüşüyle <= 1000 m olmadan |
|---|---|
| Çalışma konumu | Dikey +/- 10 derece |
| Ürün sertifikaları | NOM CSA C-Tick UL GOST RCM KC |
| İşaretleme | CE |
