Gelince Sizi ArayalımÜrün serisi | Harmony Electromechanical Relays |
---|---|
seri adı | Arayüz rölesi |

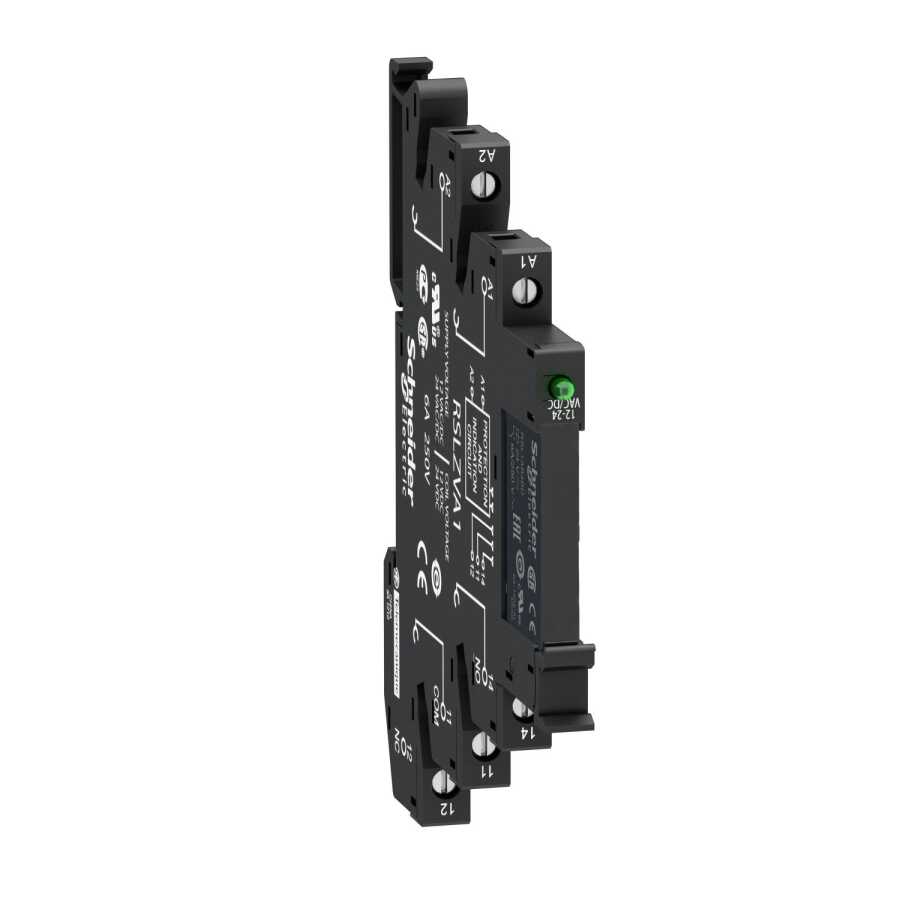

Ürün ya da bileşen tipi | Pre-assembled plug-in relay with socket |
Ürün grubu | RSL |
kontak tipi ve düzenleme | 1 K/A |
kontak işlemi | Standart |
kontrol devresi gerilimi | 24 V DC |
[Ithe] klasik muhafazalı termik akım | 6 A -de -40…55 °C |
durum LED'i | Ile |
pim biçimi | Düz (PCB tipi) |
Sabitleme Modu | Plastik sıkıştırma yayı |
---|---|
ortalama direnç | 3390 Ohm ag: DC -de 23 °C +/- 10 % |
[Ui] nominal yalıtım voltajı | 250 V 'e uygunEN/IEC 277 V 'e uyguncUL |
[Uimp] nominal darbe dayanım voltajı | 6 kV 'e uygunIEC |
kontak malzemesi | Gümüş alaşım (AgSnO2) |
[Ie] nominal çalışma akımı | 6 A 1 K/A (AC-1/DC-1) 'e uygunIEC/UL |
minimum anahtarlama akımı | 100 mA |
maksimum anahtarlama gerilimi | 277 V |
minimum anahtarlama gerilimi | 12 V |
maksimum anahtarlama kapasitesi | 1500 VA 150 W |
minimum anahtarlama kapasitesi | 120 mW |
çalışma hızı | <= 18000 döngü/saat yüksüz <= 360 döngü/saat düşük yük |
Mekanik dayanıklılık | 10000000 cycles |
elektrik dayanıklılığı | 60000 çevrim için dirençli yük, 6 A -de 250 V, AC-1 |
çalışma süresi | 5 ms sıfırlama 12 ms |
İşaretleme | CE |
koruma kategorisi | RT III |
test seviyeleri | Seviye A |
Çalışma konumu | Herhangi bir konum |
Yükseklik | 78,6 mm |
Genişlik | 6,2 mm |
derinlik | 95 mm |
terminallerin açıklaması ISO n°1 | (A1-A2)CO (11-12-14)OC |
bölünemez miktar başına satış | 10 |
Ürün ağırlığı | 0,029 kg |
yük akımı | 6 A -de 250 V AC 0,5 mm montaj mesafesi |
W cinsinden ortalama tüketim | 0,17 W, DC |
düşme gerilimi eşiği | >= 0,05 Uc |
kontak terminali düzenlemesi | Ayrı |
bağlantılar - terminaller | Vida konnektörleri, 1 x 0,2...1 x 2,5 mm² (AWG 24...AWG 14) esnek Kablo uçlu Vida konnektörleri, 1 x 0,2...1 x 2,5 mm² (AWG 24...AWG 14) katı kablo uçsuz |
sıkma torku | < 0.5 N.m için M2.5 vida(lar) |
güvenlik güvenilirlik verisi | B10d = 60000 |
Kontrol tipi | Buton olmadan |
montaj desteği | 35 mm simetrik DIN rayı |
cihaz sunumu | Açılı |
giriş gerilimi | 24 V AC/DC (giris gerilimi limiti: 21,6...28,8 V) |
---|---|
dielektrik gücü | 1000 V AC kontaklar arasında 4000 V AC bobin ve kontak arasında |
Standartlar | CSA C22.2 No 14 UL 508 EN/IEC 61810-1 |
Ürün sertifikaları | UL GOST CSA |
Depolama ortam koşulları | -40…85 °C |
titreşim direnci | 10 gn, genlik = +/- 1 mm[Alan](f =[Alan]10…150 Hz)çalışmayan 10 döngü 'e uygunEN/IEC 60068-2-6 5 gn, genlik = +/- 1 mm[Alan](f =[Alan]10…150 Hz)çalışan 10 döngü 'e uygunEN/IEC 60068-2-6 |
IP koruma derecesi | IP40 'e uygunEN/IEC 60529 |
darbe dayanımı | 10 gn (süre = 11 ms) için çalışma sırasında 'e uygunEN/IEC 60068-2-27 5 gn (süre = 11 ms) için çalışmıyor 'e uygunEN/IEC 60068-2-27 |
çalışma için ortam hava sıcaklığı | -40…55 °C |
Unit Type of Package 1 | PCE |
---|---|
Number of Units in Package 1 | 1 |
Package 1 Height | 0,7 cm |
Package 1 Width | 8 cm |
Package 1 Length | 9,8 cm |
Package 1 Weight | 29 g |
Unit Type of Package 2 | BB1 |
Number of Units in Package 2 | 10 |
Package 2 Height | 7,3 cm |
Package 2 Width | 8,7 cm |
Package 2 Length | 10,6 cm |
Package 2 Weight | 313 g |
Unit Type of Package 3 | S03 |
Number of Units in Package 3 | 300 |
Package 3 Height | 30 cm |
Package 3 Width | 30 cm |
Package 3 Length | 40 cm |
Package 3 Weight | 9,918 kg |
Garanti | 18 months |
---|
