Tükendi / Dilerseniz bu ürünü sizin için getirebiliriz!

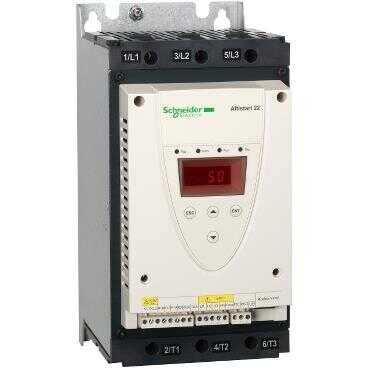

Gelince Sizi Arayalım| Ürün serisi | Altistart 22 |
|---|---|
| Ürün ya da bileşen tipi | Yumuşak yolverici |
| ürün varış yeri | Asenkron motorlar |
| ürüne özel uygulama | Pompalar ve fanlar |
| bileşen adı | ATS22 |
| fazların ağ sayısı | 3 faz |
| [Us] nominal besleme gerilimi | 230...440 V % - 15...10 |
| motor gücü kW | 37 kW 400 V 37 kW 440 V 18,5 kW 230 V |
| fabrika ayarı akımı | 69 A |
| W cinsinden güç dağılımı | 63 W standart uygulamalar için |
| kullanım kategorisi | AC-53A |
| başlatma tipi | Moment kontrolü ile yolverme (akım 3,5 In ile sınırlandırılmıştır) |
| IcL yolverici değeri | 75 A için motor besleme hattında bağlantı standart uygulamalar için |
| IP koruma derecesi | IP20 |
| montaj stili | Soğutma bloklu |
|---|---|
| kullanılabilir işlev | Dahili bypas |
| besleme gerilimi limitleri | 195…484 V |
| besleme frekansı | 50...60 Hz - 10...10 % |
| Şebeke frekansı | 45...66 Hz |
| cihaz bağlantısı | Motor besleme hattında Motor delta terminallerine |
| kontrol devresi gerilimi | 230 V % - 15...10 50/60 Hz |
| kontrol devresi tüketimi | 20 W |
| Dijital çıkış sayısı | 2 |
| Dijital çıkış tipi | Röle çıkışları R1 230 V çalışıyor, alarm, açma, durdu, durmadı, başlatılıyor, hazır C/O Röle çıkışları R2 230 V çalışıyor, alarm, açma, durdu, durmadı, başlatılıyor, hazır C/O |
| minimum anahtarlama akımı | 100 mA -de 12 V DC (röle çıkışları) |
| maksimum anahtarlama akımı | 5 A 250 V AC dirençli 1 röle çıkışları 5 A 30 V DC dirençli 1 röle çıkışları 2 A 250 V AC endüktif 0,4 20 ms röle çıkışları 2 A 30 V DC endüktif 7 ms röle çıkışları |
| Dijital giriş sayısı | 3 |
| Dijital giriş tipi | (LI1, LI2, LI3) lojik, 5 mA 4,3 kOhm |
| Dijital giriş gerilimi | 24 V <= 30 V |
| Dijital giriş lojiği | Pozitif lojik LI1, LI2, LI3 0 Durumunda: < 5 V ve <= 2 mA 1 Durumunda: > 11 V, >= 5 mA |
| çıkış akımı | 0,4...1 Icl ayarlanabilir |
| PTC prob girişi | 750 Ohm |
| haberleşme port protokolü | Modbus |
| konnektör tipi | 1 RJ45 |
| haberleşme veri bağlantısı | Seri |
| fiziksel arayüz | RS485 çoklu priz |
| iletim hızı | 4800, 9600 veya 19200 bps |
| kurulu cihaz | 31 |
| koruma tipi | Faz hatası: hat Termal koruma: motor Termal koruma: yolverici |
| İşaretleme | CE |
| soğutmanın tipi | Zorlamalı konveksiyon |
| Çalışma konumu | Dikey +/- 10 derece |
| Yükseklik | 295 mm |
| Genişlik | 145 mm |
| Derinlik | 207 mm |
| Ürün ağırlığı | 12 kg |
| Motor power range AC-3 | 15…25 kW -de 200…240 V 3 faz 30…50 kW -de 380…440 V 3 faz |
| Motor yolverici tipi | Yumuşak yolverici |
| elektromanyetik uyumluluk | Iletimli ve yayılmalı emisyonlar seviye A 'e uygunIEC 60947-4-2 Sönen salınım dalgaları seviye 3 'e uygunIEC 61000-4-12 Elektrostatik deşarj seviye 3 'e uygunIEC 61000-4-2 Elektrik akımlarına bağışıklık seviye 4 'e uygunIEC 61000-4-4 Yayılan radyo-elektrik parazitlerine bağışıklık seviye 3 'e uygunIEC 61000-4-3 Gerilim/akım darbesi seviye 3 'e uygunIEC 61000-4-5 |
|---|---|
| Standartlar | IEC 60947-4-2 |
| Ürün sertifikaları | CSA UL GOST CCC C-Tick |
| titreşim direnci | 1 gn (f= 13…200 Hz) 'e uygunIEC 60068-2-6 1,5 mm (f= 2…13 Hz) 'e uygunIEC 60068-2-6 |
| darbe dayanımı | 15 gn için 11 ms 'e uygunIEC 60068-2-27 |
| gürültü seviyesi | 45 dB |
| kirletme derecesi | Seviye 2 'e uygunIEC 60664-1 |
| bağıl nem | 0…95 % yoğuşma veya damlayan su olmadan 'e uygunIEC 60068-2-3 |
| çalışma için ortam hava sıcaklığı | -10…40 °C (olmadan) 40…60 °C (°C başına % 2,2 akım düşüşüyle) |
| Depolama ortam koşulları | -25…70 °C |
| çalışma yüksekliği | <= 1000 m olmadan > 1000...< 2000 m ek 100 m başına % 2,2 akım düşüşüyle |
| Unit Type of Package 1 | PCE |
|---|---|
| Number of Units in Package 1 | 1 |
| Package 1 Height | 31,0 cm |
| Package 1 Width | 23,5 cm |
| Package 1 Length | 36,0 cm |
| Package 1 Weight | 8,221 kg |
| Unit Type of Package 2 | P06 |
| Number of Units in Package 2 | 6 |
| Package 2 Height | 73,5 cm |
| Package 2 Width | 80,0 cm |
| Package 2 Length | 60,0 cm |
| Package 2 Weight | 63,136 kg |
| Garanti | 18 months |
|---|
