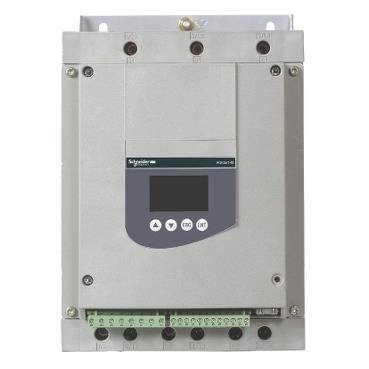

Gelince Sizi ArayalımÜrün serisi | Altistart 48 |
---|---|
Ürün ya da bileşen tipi | Yumuşak yolverici |
ürün varış yeri | Asenkron motorlar |
ürüne özel uygulama | Heavy duty industry and pumps |
Ürün grubu | ATS48 |
kullanım kategorisi | AC-53A |
Güç kaynağı gerilimini kullanın | 230...415 V % - 15...10 |
Güç kaynağı frekansı | 50...60 Hz - 5...5 % |
motor gücü kW | 55 kW -de 400 V motor delta terminallerine bağlantı standart uygulamalar için 11 kW -de 230 V motor besleme hattında bağlantı ağır uygulamalar için 15 kW -de 230 V motor besleme hattında bağlantı standart uygulamalar için 22 kW -de 230 V motor delta terminallerine bağlantı ağır uygulamalar için 22 kW -de 400 V motor besleme hattında bağlantı ağır uygulamalar için 30 kW -de 230 V motor delta terminallerine bağlantı standart uygulamalar için 30 kW -de 400 V motor besleme hattında bağlantı standart uygulamalar için 45 kW -de 400 V motor delta terminallerine bağlantı ağır uygulamalar için |
cihaz bağlantısı | Motor delta terminallerine Motor besleme hattında |
---|---|
koruma tipi | Faz hatası: hat Termal koruma: motor Termal koruma: yolverici |
Standartlar | EN/IEC 60947-4-2 |
Ürün sertifikaları | TCF CSA DNV UL C-Tick NOM 117 CCC SEPRO GOST |
İşaretleme | CE |
Dijital giriş sayısı | 5 |
Dijital giriş tipi | PTC, 750 Ohm -de 25 °C (Durdur, Çalıştır, LI3, LI4) lojik, <= 8 mA 4300 Ohm |
Dijital giriş lojiği | Pozitif lojik Durdur, Çalıştır, LI3, LI4 0 Durumunda: < 5 V ve <= 2 mA 1 Durumunda: > 11 V, >= 5 mA |
minimum anahtarlama akımı | 10 mA -de 6 V DC için röle çıkışları |
Dijital çıkış sayısı | 2 |
Dijital çıkış tipi | (LO1) lojik çıkış 0 V ortak yapılandırılabilir (LO2) lojik çıkış 0 V ortak yapılandırılabilir (R1) röle çıkışları hata rölesi NA (R2) röle çıkışları yolverme rölesinin sonu NA (R3) röle çıkışları motorla çalışır NA |
analog çıkış tipi | Akım çıkışı AO: 0-20 mA veya 4-20 mA, empedans <500 Ohm |
haberleşme port protokolü | Modbus |
konnektör tipi | 1 RJ45 |
haberleşme veri bağlantısı | Seri |
fiziksel arayüz | RS485 çoklu priz |
iletim hızı | 4800, 9600 veya 19200 bps |
kullanılabilir işlev | Harici bypas (opsiyonel) |
Çalışma konumu | Dikey +/- 10 derece |
yükseklik | 290 mm |
genişlik | 190 mm |
Derinlik | 235 mm |
Ürün ağırlığı | 8,3 kg |
elektromanyetik uyumluluk | Iletimli ve yayılmalı emisyonlar seviye A 'e uygunIEC 60947-4-2 Iletimli ve yayılmalı emisyonlar seviye B 'e uygunIEC 60947-4-2 Sönen salınım dalgaları seviye 3 'e uygunIEC 61000-4-12 Elektrostatik deşarj seviye 3 'e uygunIEC 61000-4-2 Elektrik akımlarına bağışıklık seviye 4 'e uygunIEC 61000-4-4 Yayılan radyo-elektrik parazitlerine bağışıklık seviye 3 'e uygunIEC 61000-4-3 Gerilim/akım darbesi seviye 3 'e uygunIEC 61000-4-5 |
---|---|
bağıl nem | 0…95 % yoğuşma veya damlayan su olmadan 'e uygunEN/IEC 60068-2-3 |
çalışma için ortam hava sıcaklığı | 40…60 °C (°C başına % 2 akım düşüşüyle) -10…40 °C (olmadan) |
Depolama ortam koşulları | -25…70 °C |
çalışma yüksekliği | <= 1000 m olmadan > 1000...2000 m ek 100 m başına % 2,2 akım düşüşüyle |
Unit Type of Package 1 | PCE |
---|---|
Number of Units in Package 1 | 1 |
Package 1 Height | 35,4 cm |
Package 1 Width | 36,2 cm |
Package 1 Length | 44,8 cm |
Package 1 Weight | 9,246 kg |
Unit Type of Package 2 | P06 |
Number of Units in Package 2 | 2 |
Package 2 Height | 73,5 cm |
Package 2 Width | 80,0 cm |
Package 2 Length | 60,0 cm |
Package 2 Weight | 31,792 kg |
Garanti | 18 months |
---|
