Gelince Sizi Arayalım| Seri | TeSys |
|---|---|

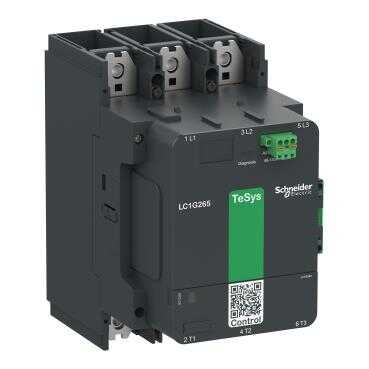

| Ürün serisi | TeSys Giga |
| Ürün Ya da Bileşen Tipi | Kontaktör |
| Ürün Grubu | LC1G |
| kontaktör uygulaması | Güç değiştirme Motor kontrol |
| kullanım kategorisi | AC-1 AC-3 AC-3e AC-4 AC-5a AC-5b AC-6a AC-6B AC-8a AC-8b DC-1 DC-3 DC-5 |
| Kutup Tanımı | 3P |
| [Ue] nominal çalışma voltajı | <= 1000 V AC 50/60 Hz <= 460 V DC |
| [Ie] nominal çalışma akımı | 550 A (at <40 °C) at <= 1000 V AC-1 400 A (at <60 °C) at <= 440 V AC-3 |
| kontrol devresi gerilimi | 100...250 V AC 50/60 Hz 100...250 V DC |
| kontrol devresi gerilim limitleri | Çalışma: 0.8 Uc Min...1.1 Uc Max (at <60 °C) Düşme: 0.1 Uc Max...0.45 Uc Min (at <60 °C) |
| [Uimp] nominal darbe dayanım voltajı | 8 kV |
|---|---|
| aşırı gerilim kategorisi | III |
| [Ith] klasik açık hava termik akımı | 550 A (at 40 °C) |
| nominal kesme kapasitesi | 3480 A at 440 V |
| [Icw] nominal kısa süreli dayanma akımı | 3,6 kA - 10 s 2,4 kA - 30 s 1,7 kA - 1 min 1,2 kA - 3 min 1,0 kA - 10 min |
| ilgili sigorta değeri | 500 A aM at <= 440 V for motor 315 A aM at <= 690 V for motor 630 A gG at <= 690 V |
| ortalama empedans | 0,0001 Ohm |
| [Ui] nominal yalıtım voltajı | 1000 V |
| kutup başına güç dağılımı | 30 W AC-1 - Ith 550 A 16 W AC-3 - Ith 400 A |
| uyumluluk kodu | LC1G |
| kutup kontak düzenleme | 3 NA |
| yardımcı kontak düzenleme | 1 NA + 1 NK |
| motor gücü kW | 110 kW at 230 V AC 50/60 Hz (AC-3e) 200 kW at 400 V AC 50/60 Hz (AC-3e) 200 kW at 415 V AC 50/60 Hz (AC-3e) 250 kW at 440 V AC 50/60 Hz (AC-3e) 250 kW at 500 V AC 50/60 Hz (AC-3e) 315 kW at 690 V AC 50/60 Hz (AC-3e) 220 kW at 1000 V AC 50/60 Hz (AC-3e) 110 kW at 230 V AC 50/60 Hz (AC-3) 200 kW at 400 V AC 50/60 Hz (AC-3) 200 kW at 415 V AC 50/60 Hz (AC-3) 250 kW at 440 V AC 50/60 Hz (AC-3) 250 kW at 500 V AC 50/60 Hz (AC-3) 315 kW at 690 V AC 50/60 Hz (AC-3) 220 kW at 1000 V AC 50/60 Hz (AC-3) 110 kW at 230 V AC 50/60 Hz (AC-4) 200 kW at 400 V AC 50/60 Hz (AC-4) 200 kW at 415 V AC 50/60 Hz (AC-4) 220 kW at 440 V AC 50/60 Hz (AC-4) 250 kW at 500 V AC 50/60 Hz (AC-4) 315 kW at 690 V AC 50/60 Hz (AC-4) 220 kW at 1000 V AC 50/60 Hz (AC-4) |
| motor gücü hp | 125 hp at 200/208 V 60 Hz 150 hp at 230/240 V 60 Hz 300 hp at 460/480 V 60 Hz 400 hp at 575/600 V 60 Hz |
| Irms nominal kapama kapasitesi | 5090 A at 440 V |
| bobin teknolojisi | Yerleşik çift yönlü tepe noktası sınırlaması |
| güvenlik güvenilirlik düzeyi | B10d = 400000 cycles nominal yüklü kontaktör 'e uygunEN/ISO 13849-1 B10d = 3000000 cycles mekanik yüklü kontaktör 'e uygunEN/ISO 13849-1 |
| mekanik dayanıklılık | 8 Mcycles |
| inrush power in VA (50/60 Hz, AC) | 750 VA |
| inrush power in W (DC) | 660 W |
| hold-in power consumption in VA (50/60 Hz, AC) | 15,5 VA |
| hold-in power consumption in W (DC) | 9,3 W |
| çalışma süresi | 40...70 ms kapama 15...50 ms açma |
| Maksimum çalışma hızı | 600 cyc/h AC-3 600 cyc/h AC-3e 300 cyc/h AC-1 150 cyc/h AC-4 |
| bağlantılar - terminaller | Güç devresi: çubuk 2 - busbar cross section: 32 x 10 mm Güç devresi: pabuç-halka terminalleri 1 185 mm² Güç devresi: Civatalı bağlantı Kontrol devresi: itme 1 0,2…2,5 mm² - cable stiffness: sabit damarlı kablo uçsuz Kontrol devresi: itme 1 0,25…2,5 mm² - cable stiffness: esnek Kablo uçlu Kontrol devresi: itme 2 0,5…1,0 mm² Kablo uçlu Kontrol devresi: itme 0,75…2,5 mm² - cable stiffness: sabit damarlı kablo uçsuz Kontrol devresi: itme 0,75…2,5 mm² - cable stiffness: esnek Kablo uçlu |
| bağlantı aralığı | 45 mm |
| Montaj Desteği | Plaka |
| standartlar | EN/IEC 60947-4-1 EN/IEC 60947-5-1 UL 60947-4-1 CSA C22.2 No 60947-4-1 JIS C8201-4-1 JIS C8201-5-1 IEC 60335-1:Clause 30.2 IEC 60335-2-40:Annex JJ UL 60335-1 UL 60335-2-40:Annex JJ |
| Ürün Sertifikaları | CB Şeması CCC cULus EAC CE UKCA DNV-GL'den EU-RO-MR |
| sıkma torku | 35 N.m |
| yükseklik | 225 mm |
| Genişlik | 140 mm |
| derinlik | 226 mm |
| Ürün Ağırlığı | 7,5 kg |
| IP koruma derecesi | IP2X ön yüz kaplar ile 'e uygunIEC 60529 IP2X ön yüz kaplar ile 'e uygunVDE 0106 |
|---|---|
| Nominal Çalışma Ortam Sıcaklığı | -25…60 °C |
| Depolama Ortam Koşulları | -60…80 °C |
| mekanik dayanıklılık | Titreşimler 5…300 Hz 2 gn contactor open Titreşimler 5…300 Hz 4 gn contactor closed Şoklar 10 gn 11 ms contactor open Şoklar 15 gn 11 ms contactor closed |
| renk | Koyu gri |
| koruyucu bakım | TH |
| cihazın çevresindeki izin verilebilir ortam hava sıcaklığı | -40…70 °C Uc'de |
| Unit Type of Package 1 | PCE |
|---|---|
| Number of Units in Package 1 | 1 |
| Package 1 Height | 30,500 cm |
| Package 1 Width | 23,000 cm |
| Package 1 Length | 36,800 cm |
| Package 1 Weight | 8,235 kg |
| Unit Type of Package 2 | S06 |
| Number of Units in Package 2 | 4 |
| Package 2 Height | 75,000 cm |
| Package 2 Width | 60,000 cm |
| Package 2 Length | 80,000 cm |
| Package 2 Weight | 41,904 kg |
| Garanti | 18 ay |
|---|
