Gelince Sizi Arayalım| seri | TeSys |
|---|---|

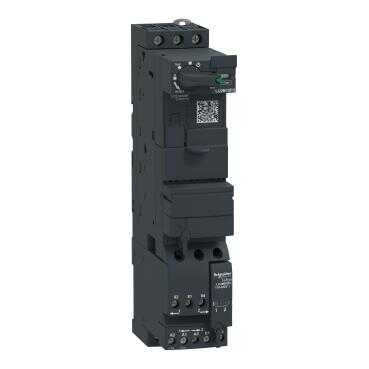

| ürün adı | TeSys Ultra |
| Ürün grubu | LU2B |
| Ürün ya da bileşen tipi | Enversör güç kaidesi |
| cihaz uygulaması | Motor control Motor protection |
| ürün uyumluluğu | Control unit LUC.X6FU Control unit LUC.1XFU Control unit LUC.05FU Control unit LUC.12FU |
| Kutup tanımı | 3P |
| yalıtıma uygunluk | Evet |
| [Ue] nominal çalışma voltajı | 690 V AC için güç devresi |
| ağ frekansı | 40...60 Hz |
| [Ith] klasik açık hava termik akımı | 12 A |
| [Ie] nominal çalışma akımı | 12 A -de <= 440 V 12 A -de 500 V 9 A -de 690 V |
| kullanım kategorisi | AC-43 AC-44 AC-41 |
| [Ics] nominal hizmet kesme kapasitesi | 50 kA -de 230 V 50 kA -de 440 V 10 kA -de 500 V 4 kA -de 690 V |
| yardımcı kontak düzenleme | 1 NA + 1 NK |
| yardımcı kontak tipi | Tip bağlantılı kontaklar (1 NA + 1 NK) 'e uygunIEC 60947-4-1 tip ayna kontak (1 NK) 'e uygunIEC 60947-1 |
| [Uc] control circuit voltage | 110...240 V AC 50/60 Hz 110...220 V DC |
| kontrol devresi gerilim limitleri | 55 V DC düşme 55 V AC düşme 88...242 V DC çalışma sırasında 88...264 V AC çalışma sırasında |
| tipik akım tüketimi | 1000 mA -de 110...220 V DC Kapatırken I maksimum 1000 mA -de 110...240 V AC Kapatırken I maksimum |
|---|---|
| ısı dağılımı | 2 W için kontrol devresi LUCA, LUCB, LUCC, LUCD'li 1,7 W için kontrol devresi LUCM'li |
| Ani faz süresi | 25 ms AC 50/60 Hz 15 ms DC |
| güvenlik güvenilirlik düzeyi | B10d = 1369863 cycles nominal yüklü kontaktör 'e uygunEN/ISO 13849-1 B10d = 20000000 cycles mekanik yüklü kontaktör 'e uygunEN/ISO 13849-1 |
| çalışma süresi | 150 ms yön değişikliği ile için güç devresi 35 ms açma için kontrol devresi 75 ms yön değişikliği olmadan için güç devresi 50 ms kapama için kontrol devresi |
| Mekanik dayanıklılık | 15 Mcycles |
| maksimum çalışma oranı | 3600 cyc/h |
| Ürün sertifikaları | CE UL CSA CCC EAC ASEFA ATEX Denizcilik |
| standartlar | EN 60947-6-2 IEC 60947-6-2 UL 60947-4-1, faz bariyerli CSA C22.2 No 60947-4-1, faz bariyerli |
| [Ui] nominal yalıtım voltajı | 690 V 'e uygunIEC 60947-6-2 (kirlilik derecesi 3) 600 V 'e uygunUL 60947-4-1 600 V 'e uygunCSA C22.2 No 60947-4-1 |
| [Uimp] nominal darbe dayanım voltajı | 6 kV 'e uygunIEC 60947-6-2 |
| devrenin güvenli ayrılması | 400 V SELV kontrol veya yardımcı devreler arasında 'e uygunIEC 60947-1 ek N 400 V SELV kontrol veya yardımcı devre ve ana devre arasında 'e uygunIEC 60947-1 ek N |
| sabitleme modu | Klipsli (DIN rayı) Vidayla sabit (plaka) |
| bağlantılar - terminaller | Kontrol devresi: vida kelepçesi terminalleri 1 kablo(lar) 0,34…1,5 mm² esnek ile Kontrol devresi: vida kelepçesi terminalleri 1 kablo(lar) 0,75…1,5 mm² esnek kablo uçsuz Kontrol devresi: vida kelepçesi terminalleri 1 kablo(lar) 0,75…1,5 mm² sert Kontrol devresi: vida kelepçesi terminalleri 2 kablo(lar) 0,34…1,5 mm² esnek ile Kontrol devresi: vida kelepçesi terminalleri 2 kablo(lar) 0,75…1,5 mm² esnek kablo uçsuz Kontrol devresi: vida kelepçesi terminalleri 2 kablo(lar) 0,75…1,5 mm² sert Güç devresi: vida kelepçesi terminalleri 1 kablo(lar) 1…10 mm² sert Güç devresi: vida kelepçesi terminalleri 1 kablo(lar) 1…6 mm² esnek ile Güç devresi: vida kelepçesi terminalleri 1 kablo(lar) 2,5…10 mm² esnek kablo uçsuz Güç devresi: vida kelepçesi terminalleri 2 kablo(lar) 1…6 mm² esnek ile Güç devresi: vida kelepçesi terminalleri 2 kablo(lar) 1…6 mm² sert Güç devresi: vida kelepçesi terminalleri 2 kablo(lar) 1,5…6 mm² esnek kablo uçsuz |
| sıkma torku | Kontrol devresi: 0,8…1,2 N.m düz tornavida 5 mm Kontrol devresi: 0,8…1,2 N.m Philips no 1 tornavida 5 mm Güç devresi: 1,9…2,5 N.m düz tornavida 6 mm Güç devresi: 1,9…2,5 N.m Philips No 2 tornavida 6 mm Güç devresi: 1,9…2,5 N.m pozidriv No 2 tornavida 6 mm |
| Genişlik | 45 mm |
| Yükseklik | 224 mm |
| Derinlik | 126 mm |
| Ürün ağırlığı | 1,27 kg |
| uyumluluk kodu | LU2B |
| IP koruma derecesi | IP20 'e uygunIEC 60947-1 (ön panel ve telle bağlanmış terminaller) IP20 'e uygunIEC 60947-1 (diğer yüzler) IP40 'e uygunIEC 60947-1 (ön panel dış bağlantı bölgesi) |
|---|---|
| koruyucu bakım | TH 'e uygunIEC 60068 |
| çalışma için ortam hava sıcaklığı | -25…60 °C LUCM'li -25…70 °C LUCA, LUCB, LUCC, LUCD'li |
| Depolama ortam koşulları | -40…85 °C |
| yangına dayanıklılık | 960 °C elektrik yüklü bileşenleri destekleyen parçalar 'e uygunIEC 60695-2-12 650 °C 'e uygunIEC 60695-2-12 |
| çalışma yüksekliği | 2000 m |
| darbe dayanımı | 10 gn güç kutbu açık 'e uygunIEC 60068-2-27 15 gn güç kutbu kapalı 'e uygunIEC 60068-2-27 |
| titreşim direnci | 2 gn (f= 5…300 Hz) güç kutbu açık 'e uygunIEC 60068-2-27 4 gn (f= 5…300 Hz) güç kutbu kapalı 'e uygunIEC 60068-2-27 |
| elektrostatik deşarja direnç | 8 kV seviye 3 açık havada 'e uygunIEC 61000-4-2 8 kV seviye 4 kontakta 'e uygunIEC 61000-4-2 |
| yayılmalı alanlara direnç | 10 V/m 3 'e uygunIEC 61000-4-3 |
| hızlı geçici akımlara direnç | 2 kV sinif 3 seri bağlantı 'e uygunIEC 61000-4-4 4 kV sinif 4 seri bağlantı hariç tüm devreler 'e uygunIEC 61000-4-4 |
| yayılmayan şok dalgası | 1 kV seri mod 'e uygunIEC 60947-6-2 2 kV ortak mod 'e uygunIEC 60947-6-2 |
| telsiz elektrik alanlara bağışıklık | 10 V 'e uygunIEC 61000-4-6 |
| mikro kırılmalara bağışıklık | 3 ms için kontrol devresi |
| immunity to voltage dips | 70 % / 500 ms 'e uygunIEC 61000-4-11 |
| Unit Type of Package 1 | PCE |
|---|---|
| Number of Units in Package 1 | 1 |
| Package 1 Height | 25,5 cm |
| Package 1 Width | 5,5 cm |
| Package 1 Length | 15,3 cm |
| Package 1 Weight | 1,296 kg |
| Unit Type of Package 2 | S03 |
| Number of Units in Package 2 | 9 |
| Package 2 Height | 30,0 cm |
| Package 2 Width | 30,0 cm |
| Package 2 Length | 40,0 cm |
| Package 2 Weight | 12,141 kg |
| Garanti | 18 ay |
|---|
