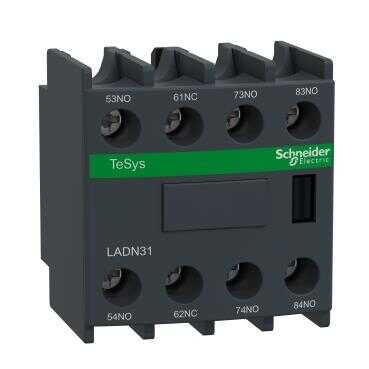

Ana
| seri |
TeSys
TeSys Deca |
| ürün adı |
TeSys D
TeSys Deca |
| Ürün ya da bileşen tipi |
Yardımcı kontak bloğu |
| Ürün grubu |
LADN |
| seri uyumluluğu |
TeSys D CAD
TeSys D LC1D
TeSys F LC1F
TeSys F CR1F
TeSys Deca CAD
TeSys Deca LC1D |
| montaj konumu |
Ön |
| kutup kontak düzenleme |
3 NA + 1 NK |
| Contacts operation |
Anlık |
| [Ue] nominal çalışma voltajı |
690 V AC 25...400 Hz |
| [Ie] nominal çalışma akımı |
6 A -de 120 V AC-15
1,04 A -de 690 V AC-15
0,55 A -de 125 V DC-13
0,1 A -de 600 V DC-13 |
| [Ui] nominal yalıtım voltajı |
690 V 'e uygunIEC 60947-5-1
600 V 'e uygunUL
600 V 'e uygunCSA |
| [Ith] klasik açık hava termik akımı |
10 A -de <60 °C |
| Standartlar |
EN/IEC 60947-5-1
UL 60947-5-1
CSA C22.2 No 60947-5-1
GB/T 14048.5 |
| Ürün sertifikaları |
CB
UL
CSA
CCC
EAC
UKCA |
Tamamlayıcı
| Irms nominal kapama kapasitesi |
140 A AC 'e uygunIEC 60947-5-1
250 A DC 'e uygunIEC 60947-5-1 |
| izin verilebilir kısa süreli akım |
100 A -de <60 °C 1 sn
120 A -de <60 °C 500 ms
140 A -de <60 °C 100 ms |
| koruma tipi |
GG sigorta 10 A |
| Mekanik dayanıklılık |
30 Mcycles |
| minimum anahtarlama akımı |
5 mA |
| minimum anahtarlama gerilimi |
17 V |
| çakışmama süresi |
1,5 ms enerji kesmede NK ve NA kontağı arasında çakışma olmaması
1,5 ms enerjilemede NK ve NA kontağı arasında çakışma olmaması |
| yalıtım direnci |
> 10 MOhm |
| bağlantılar - terminaller |
Vida kelepçesi terminalleri 1 kablo(lar) 1…4 mm²esnek ile
Vida kelepçesi terminalleri 1 kablo(lar) 1…4 mm²esnek kablo uçsuz
Vida kelepçesi terminalleri 2 kablo(lar) 1…2,5 mm²esnek ile
Vida kelepçesi terminalleri 2 kablo(lar) 1…4 mm²esnek kablo uçsuz
Vida kelepçesi terminalleri 1 kablo(lar) 1…4 mm²sert kablo uçsuz
Vida kelepçesi terminalleri 2 kablo(lar) 1…4 mm²sert kablo uçsuz |
| sıkma torku |
1,7 N.m - tornavidayla düz Ø 6 mm
1,7 N.m - tornavidayla Philips No 2
1,7 N.m - tornavidayla pozidriv No 2 |
| Yükseklik |
48 mm |
| Genişlik |
44 mm |
| Derinlik |
42 mm |
| Ürün ağırlığı |
0,05 kg |
| renk |
Koyu gri |
Ortam
| çevresel özellik |
Normal ortam |
| IP koruma derecesi |
IP2x 'e uygunIEC 60529 |
| koruyucu bakım |
TH 'e uygunIEC 60068 |
| Depolama ortam koşulları |
-60…80 °C |
| Nominal çalışma ortam sıcaklığı |
-5…60 °C |
| çalışma yüksekliği |
3000 m |
Paketleme üniteleri
| Unit Type of Package 1 |
PCE |
| Number of Units in Package 1 |
1 |
| Package 1 Height |
4,800 cm |
| Package 1 Width |
4,200 cm |
| Package 1 Length |
5,000 cm |
| Package 1 Weight |
62,000 g |
| Unit Type of Package 2 |
BB1 |
| Number of Units in Package 2 |
10 |
| Package 2 Height |
4,800 cm |
| Package 2 Width |
8,600 cm |
| Package 2 Length |
26,000 cm |
| Package 2 Weight |
628,000 g |
| Unit Type of Package 3 |
S03 |
| Number of Units in Package 3 |
160 |
| Package 3 Height |
30,000 cm |
| Package 3 Width |
30,000 cm |
| Package 3 Length |
40,000 cm |
| Package 3 Weight |
10,345 kg |
Sözleşme garantisi
| Garanti |
18 ay |
