Ana
| seri |
TeSys
TeSys Deca |
| ürün adı |

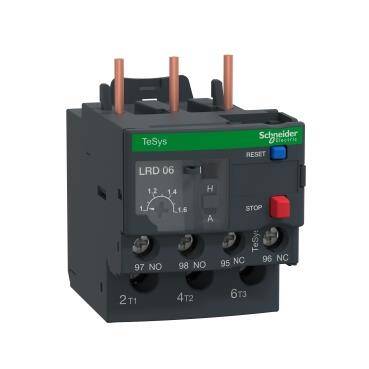

TeSys LRD
TeSys Deca |
| Ürün ya da bileşen tipi |
Diferansiyel termal aşırı yük rölesi |
| Ürün grubu |
LRD |
| röle uygulaması |
Motor koruma |
| ürün uyumluluğu |
LC1D25
LC1D32
LC1D12
LC1D18
LC1D38
LC1D09 |
| Şebeke tipi |
DC
AC |
| asiri yük açma sinifi |
Sınıf 10A 'e uygunIEC 60947-4-1 |
| Termik Koruma Ayar Aralığı |
1…1,6 A |
| [Ui] nominal yalıtım voltajı |
Güç devresi: 600 V 'e uygunCSA
Güç devresi: 600 V 'e uygunUL
Güç devresi: 690 V 'e uygunIEC 60947-4-1 |
Tamamlayıcı
| Şebeke frekansı |
0...400 Hz |
| montaj desteği |
Plaka, özel aksesuarlı
Ray, özel aksesuarlı
Kontaktör altında |
| açma eşiği |
1,14 +/- 0,06 Ir 'e uygunIEC 60947-4-1 |
| yardımcı kontak düzenleme |
1 NA + 1 NK |
| [Ith] klasik açık hava termik akımı |
5 A için sinyalleme devresi |
| izin verilebilir akım |
3 A -de 120 V AC-15 için sinyalleme devresi
0,22 A -de 125 V DC-13 için sinyalleme devresi |
| [Ue] nominal çalışma voltajı |
690 V AC 0...400 Hz için güç devresi 'e uygunIEC 60947-4-1 |
| ilgili sigorta değeri |
4 A gG için sinyalleme devresi
4 A BS için sinyalleme devresi |
| [Uimp] nominal darbe dayanım voltajı |
6 kV |
| faz arızası hassasiyeti |
Açma akımı iki fazda Ir'nin % 130'u, sonuncu fazda 0 |
| kontrol tipi |
Kırmızı açma/kapama butonu: durdurma
Mavi açma/kapama butonu: sıfırlama |
| sıcaklık dengeleme |
-20…60 °C |
| bağlantılar - terminaller |
Kontrol devresi: vida kelepçesi terminalleri 2 kablolar 1…2,5 mm² esnek kablo uçsuz
Kontrol devresi: vida kelepçesi terminalleri 2 kablolar 1…2,5 mm² esnek ile
Kontrol devresi: vida kelepçesi terminalleri 2 kablolar 1…2,5 mm² katı kablo uçsuz
Güç devresi: vida kelepçesi terminalleri 1 kablolar 1,5…10 mm² esnek kablo uçsuz
Güç devresi: vida kelepçesi terminalleri 1 kablolar 1…4 mm² esnek ile
Güç devresi: vida kelepçesi terminalleri 1 kablolar 1…6 mm² katı kablo uçsuz |
| sıkma torku |
Kontrol devresi: 1,7 N.m - üzerinde vida kelepçesi terminalleri
Güç devresi: 1,7 N.m - üzerinde vida kelepçesi terminalleri |
| Yükseklik |
66 mm |
| Genişlik |
45 mm |
| Derinlik |
70 mm |
| Ürün ağırlığı |
0,124 kg |
Ortam
| iklimsel dayanım |
'E uygunIACS E10 |
| IP koruma derecesi |
IP20 'e uygunIEC 60529 |
| çalışma için ortam hava sıcaklığı |
-20…60 °C değer kaybı olmadan 'e uygunIEC 60947-4-1 |
| Depolama ortam koşulları |
-60…70 °C |
| alev geciktirici |
V1 'e uygunUL 94 |
| mekanik dayanıklılık |
Titreşimler: 6 Gn 'e uygunIEC 60068-2-6
Şoklar: 11 msn için 15 Gn 'e uygunIEC 60068-2-7 |
| dielektrik gücü |
1,89 kV -de 50 Hz 'e uygunIEC 60947-1 |
| Standartlar |
EN/IEC 60947-4-1
EN/IEC 60947-5-1
UL 60947-4-1
UL 60947-5-1
CSA C22.2 No 60947-4-1
CSA C22.2 No 60947-5-1
GB/T 14048.4
GB/T 14048.5
EN 50495 |
| Ürün sertifikaları |
IEC
UL
CSA
CCC
EAC
BV
RINA
DNV-GL
LROS (Lloyds register of shipping)
ATEX INERIS
UKCA |
Paketleme üniteleri
| Unit Type of Package 1 |
PCE |
| Number of Units in Package 1 |
1 |
| Package 1 Height |
4,900 cm |
| Package 1 Width |
7,700 cm |
| Package 1 Length |
8,800 cm |
| Package 1 Weight |
142,000 g |
| Unit Type of Package 2 |
S02 |
| Number of Units in Package 2 |
24 |
| Package 2 Height |
15,000 cm |
| Package 2 Width |
30,000 cm |
| Package 2 Length |
40,000 cm |
| Package 2 Weight |
3,649 kg |
Sözleşme garantisi
| Garanti |
18 months |
