Ana
| Ürün serisi |

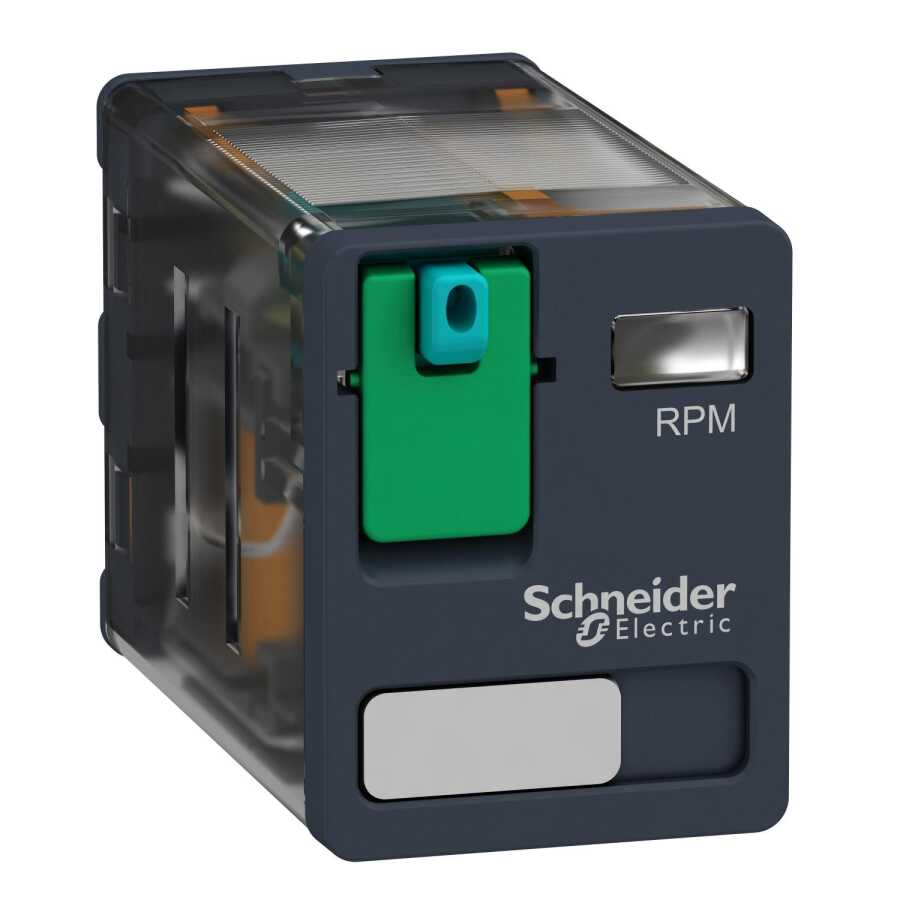

Harmony Electromechanical Relays |
| seri adı |
Power |
| Ürün ya da bileşen tipi |
Takılabilir röle |
| Ürün grubu |
RPM |
| kontak tipi ve düzenleme |
2 K/A |
| kontrol devresi gerilimi |
24 V DC |
| [Ithe] klasik muhafazalı termik akım |
15 A -de -40…55 °C |
| durum LED'i |
Olmadan |
| Kontrol tipi |
Kilitlenebilir test butonu |
| kullanım katsayısı |
20 % |
Tamamlayıcı
| pim biçimi |
Düz |
| [Ui] nominal yalıtım voltajı |
250 V 'e uygunIEC
300 V 'e uygunCSA
300 V 'e uygunUL |
| [Uimp] nominal darbe dayanım voltajı |
4 kV süresince 1,2/50 µs |
| kontak malzemesi |
AgNi |
| [Ie] nominal çalışma akımı |
15 A -de 277 V (AC) 'e uygunUL
15 A -de 28 V (DC) 'e uygunUL
15 A -de 250 V (AC) NA 'e uygunIEC
15 A -de 28 V (DC) NA 'e uygunIEC
7,5 A -de 250 V (AC) NK 'e uygunIEC
7,5 A -de 28 V (DC) NK 'e uygunIEC |
| maksimum anahtarlama gerilimi |
250 V 'e uygunIEC |
| Resistive load current |
15 A -de 250 V AC
15 A -de 28 V DC |
| maksimum anahtarlama kapasitesi |
3750 VA
420 W |
| minimum anahtarlama kapasitesi |
170 mW -de 10 mA, 17 V |
| çalışma hızı |
<= 1200 döngü/saat düşük yük
<= 18000 döngü/saat yüksüz |
| Mekanik dayanıklılık |
10000000 cycles |
| elektrik dayanıklılığı |
100000 cycles için dirençli yük |
| Average coil consumption |
0,85 W |
| düşme gerilimi eşiği |
>= 0,1 Uc DC |
| Operate time |
20 ms nominal gerilimde |
| Release time |
20 ms nominal gerilimde |
| Average coil resistance |
640 Ohm -de 20 °C +/- 10 % |
| nominal çalışma gerilimi limitleri |
19.2...26.4 V DC |
| koruma kategorisi |
RT I |
| test seviyeleri |
Seviye A |
| Çalışma konumu |
Herhangi bir konum |
| kirletme derecesi |
3 |
| güvenlik güvenilirlik verisi |
B10d = 100000 |
| ürün ağırlığı |
0,036 kg |
| cihaz sunumu |
Açılı |
Ortam
| dielektrik gücü |
1500 V AC kontaklar arasındaile mikro bağlantı kesme yalıtım
2000 V AC bobin ve kontak arasındaile sağlamlaştırılmış yalıtım
2000 V AC kutuplar arasındaile temel yalıtım |
| Standartlar |
EN/IEC 61810-1
CSA C22.2 No 14
UL 508 |
| Ürün sertifikaları |
EAC
CSA
UL |
| Depolama ortam koşulları |
-40…85 °C |
| çalışma için ortam hava sıcaklığı |
-40…55 °C |
| titreşim direnci |
3 gn, genlik = +/- 1 mm[Alan](f =[Alan]10…150 Hz)çalışan 5 döngü
5 gn, genlik = +/- 1 mm[Alan](f =[Alan]10…150 Hz)çalışmayan 5 döngü |
| Degree of protection (Housing only) |
IP40 'e uygunEN/IEC 60529 |
| darbe dayanımı |
15 gn için çalışma sırasında
30 gn için çalışmıyor |
Paketleme üniteleri
| Unit Type of Package 1 |
PCE |
| Number of Units in Package 1 |
1 |
| Package 1 Height |
4,7 cm |
| Package 1 Width |
2,1 cm |
| Package 1 Length |
2,8 cm |
| Package 1 Weight |
39 g |
| Unit Type of Package 2 |
BB1 |
| Number of Units in Package 2 |
10 |
| Package 2 Height |
3,2 cm |
| Package 2 Width |
10,3 cm |
| Package 2 Length |
12,3 cm |
| Package 2 Weight |
402 g |
| Unit Type of Package 3 |
S02 |
| Number of Units in Package 3 |
240 |
| Package 3 Height |
15 cm |
| Package 3 Width |
30 cm |
| Package 3 Length |
40 cm |
| Package 3 Weight |
10,21 kg |
Sözleşme garantisi
| Garanti |
18 months |
