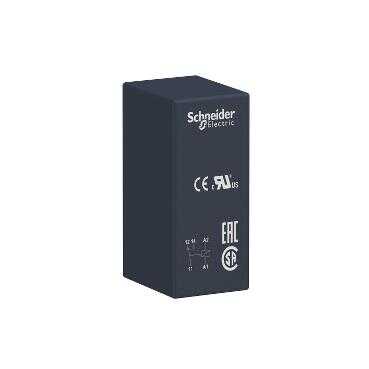

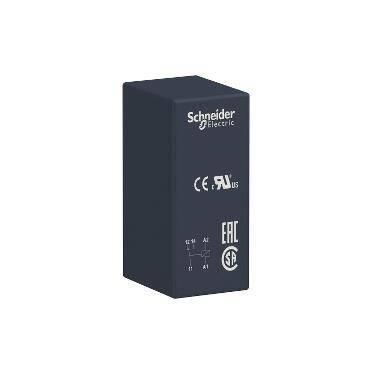

Gelince Sizi Arayalım| Ürün serisi | Harmony Electromechanical Relays |
|---|---|
| seri adı | Arayüz rölesi |
| Ürün ya da bileşen tipi | Takılabilir röle |
| Ürün grubu | RSB |
| kontak tipi ve düzenleme | 1 K/A |
| kontak işlemi | Standart |
| kontrol devresi gerilimi | 24 V AC 50/60 Hz |
| [Ithe] klasik muhafazalı termik akım | 12 A -de -40…40 °C |
| durum LED'i | Olmadan |
| Kontrol tipi | Buton olmadan |
| pim biçimi | Düz (PCB tipi) |
|---|---|
| average coil resistance | 368 Ohm ag: AC -de 20 °C +/- 10 % |
| [Ue] Nominal Çalışma Voltajı | 19,2...36 V AC 50/60 Hz |
| [Ui] nominal yalıtım voltajı | 400 V 'e uygunEN/IEC 60947 |
| [Uimp] nominal darbe dayanım voltajı | 3,6 kV 'e uygunIEC 61000-4-5 |
| kontak malzemesi | Gümüş alaşım (AgNi) |
| [Ie] nominal çalışma akımı | 12 A (AC-1/DC-1) NA 'e uygunIEC 6 A (AC-1/DC-1) NK 'e uygunIEC |
| minimum anahtarlama akımı | 10 mA |
| maksimum anahtarlama gerilimi | 300 V DC 'e uygunIEC |
| minimum switching voltage | 12 V |
| maksimum anahtarlama kapasitesi | 3000 VA/336 W |
| resistive rated load | 12 A -de 250 V AC 12 A -de 28 V DC |
| minimum anahtarlama kapasitesi | 120 mW -de 10 mA, 12 V |
| çalışma hızı | <= 600 döngü/saat düşük yük <= 18000 döngü/saat yüksüz |
| Mekanik dayanıklılık | 10000000 cycles |
| elektrik dayanıklılığı | 100000 cycles, 12 A -de 250 V, AC-1 NA 100000 cycles, 6 A -de 250 V, AC-1 NK |
| çalışma süresi | 20 ms çalışma 20 ms sıfırlama |
| İşaretleme | CE |
| average coil consumption | 0,75 VA AC |
| düşme gerilimi eşiği | >= 0,15 Uc AC |
| güvenlik güvenilirlik verisi | B10d = 100000 |
| koruma kategorisi | RT I |
| test seviyeleri | Seviye A |
| Çalışma konumu | Herhangi bir konum |
| Ürün ağırlığı | 0,014 kg |
| bölünemez miktar başına satış | 10 |
| cihaz sunumu | Açılı |
| dielektrik gücü | 1000 V AC kontaklar arasında 2500 V AC kutuplar arasında 5000 V AC bobin ve kontak arasında |
|---|---|
| Standartlar | CSA C22.2 No 14 EN/IEC 61810-1 UL 508 |
| Ürün sertifikaları | EAC UL CSA |
| Depolama ortam koşulları | -40…85 °C |
| titreşim direnci | +/- 1 mm (f= 10…55 Hz) 'e uygunEN/IEC 60068-2-6 |
| IP koruma derecesi | IP40 'e uygunEN/IEC 60529 |
| darbe dayanımı | 10 gn (süre = 11 ms) için çalışmıyor 'e uygunEN/IEC 60068-2-27 5 gn (süre = 11 ms) için çalışma sırasında 'e uygunEN/IEC 60068-2-27 |
| çalışma için ortam hava sıcaklığı | -40…70 °C (AC) |
| Birim paket türü 1 | PCE |
|---|---|
| Paketteki birim sayısı | 1 |
| Paket ağırlığı (Lbs) | 13,0 g |
| Paket 1 Yükseklik | 2,1 cm |
| Paket 1 genişliği | 2,5 cm |
| Paket 1 Uzunluk | 31,1 cm |
| Birim paket türü 2 | BB1 |
| Paketteki birim sayısı 2 | 10 |
| Paket 2 Ağırlığı | 158,0 g |
| Paket 2 Yükseklik | 2,1 cm |
| Paket 2 genişliği | 2,5 cm |
| Paket 2 Uzunluk | 31,1 cm |
| Birim paket türü 3 | S01 |
| Paketteki birim sayısı 3 | 350 |
| Paket 3 Ağırlığı | 5,74 kg |
| Paket 3 Yükseklik | 15,0 cm |
| Paket 3 genişliği | 15,0 cm |
| Paket 3 Uzunluk | 40,0 cm |
| Garanti | 18 months |
|---|
