Ana
| Ürün serisi |

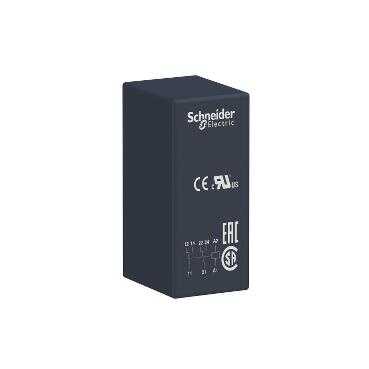

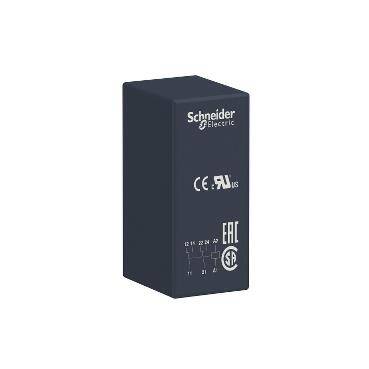

Harmony Elektromekanik Röleler |
| seri adı |
Arayüz rölesi |
| Ürün Ya da Bileşen Tipi |
Takılabilir röle |
| Ürün Grubu |
RSB |
| Kontak Tipi ve Düzenleme |
2 K/A |
| Kontak İşlemi |
Standart |
| kontrol devresi gerilimi |
24 V AC 50/60 Hz |
| [Ithe] klasik muhafazalı termik akım |
8 A -de -40…40 °C |
| durum LED'i |
Olmadan |
| Kontrol tipi |
Buton olmadan |
Tamamlayıcı
| pim biçimi |
Düz (PCB tipi) |
| average coil resistance |
368 Ohm ag: AC -de 20 °C +/- 10 % |
| [Ue] Nominal Çalışma Voltajı |
19,2...36 V AC 50/60 Hz |
| [Ui] nominal yalıtım voltajı |
400 V 'e uygunIEC 60947 |
| [Uimp] nominal darbe dayanım voltajı |
3,6 kV 'e uygunIEC 61000-4-5 |
| kontak malzemesi |
Gümüş alaşım (AgNi) |
| [Ie] nominal çalışma akımı |
4 A (AC-1/DC-1) NK 'e uygunIEC
8 A (AC-1/DC-1) NA 'e uygunIEC |
| minimum anahtarlama akımı |
10 mA |
| maksimum anahtarlama gerilimi |
300 V DC 'e uygunIEC |
| minimum switching voltage |
12 V |
| maksimum anahtarlama kapasitesi |
2000 VA/224 W |
| resistive rated load |
8 A -de 250 V AC
8 A -de 28 V DC |
| minimum anahtarlama kapasitesi |
120 mW -de 10 mA, 12 V |
| çalışma hızı |
<= 600 döngü/saat düşük yük
<= 18000 döngü/saat yüksüz |
| Mekanik dayanıklılık |
5000000 cycles |
| elektrik dayanıklılığı |
100000 cycles, 8 A -de 250 V, AC-1 NA
100000 cycles, 4 A -de 250 V, AC-1 NK |
| çalışma süresi |
20 ms çalışma
20 ms sıfırlama |
| average coil consumption |
0,75 VA AC |
| düşme gerilimi eşiği |
>= 0,15 Uc AC |
| güvenlik güvenilirlik verisi |
B10d = 100000 |
| koruma kategorisi |
RT I |
| test seviyeleri |
Seviye A group mounting |
| Çalışma konumu |
Herhangi bir konum |
| Ürün Ağırlığı |
0,014 kg |
| bölünemez miktar başına satış |
10 |
| cihaz sunumu |
Açılı |
Ortam
| dielektrik gücü |
1000 V AC kontaklar arasında
2500 V AC kutuplar arasında
5000 V AC bobin ve kontak arasında |
| Standartlar |
CSA C22.2 No 14
UL 508
IEC 61810-1 |
| Ürün Sertifikaları |
UL
CSA
EAC |
| Depolama Ortam Koşulları |
-40…85 °C |
| titreşim direnci |
+/- 1 mm (f= 10…55 Hz) 'e uygunIEC 60068-2-6 |
| IP koruma derecesi |
IP40 conforming to IEC 60529 |
| darbe dayanımı |
10 gn (süre = 11 ms) için çalışmıyor 'e uygunIEC 60068-2-27
5 gn (süre = 11 ms) için çalışma sırasında 'e uygunIEC 60068-2-27 |
| çalışma için ortam hava sıcaklığı |
-40…70 °C (AC) |
Paketleme üniteleri
| Unit Type of Package 1 |
PCE |
| Number of Units in Package 1 |
1 |
| Package 1 Height |
1,700 cm |
| Package 1 Width |
2,500 cm |
| Package 1 Length |
31,100 cm |
| Package 1 Weight |
12,000 g |
| Unit Type of Package 2 |
BB1 |
| Number of Units in Package 2 |
10 |
| Package 2 Height |
1,700 cm |
| Package 2 Width |
2,500 cm |
| Package 2 Length |
31,100 cm |
| Package 2 Weight |
146,000 g |
| Unit Type of Package 3 |
S01 |
| Number of Units in Package 3 |
350 |
| Package 3 Height |
15,000 cm |
| Package 3 Width |
15,000 cm |
| Package 3 Length |
40,000 cm |
| Package 3 Weight |
5,250 kg |
Sözleşme garantisi
| Garanti |
18 місяців |
