Ana
| Ürün serisi |

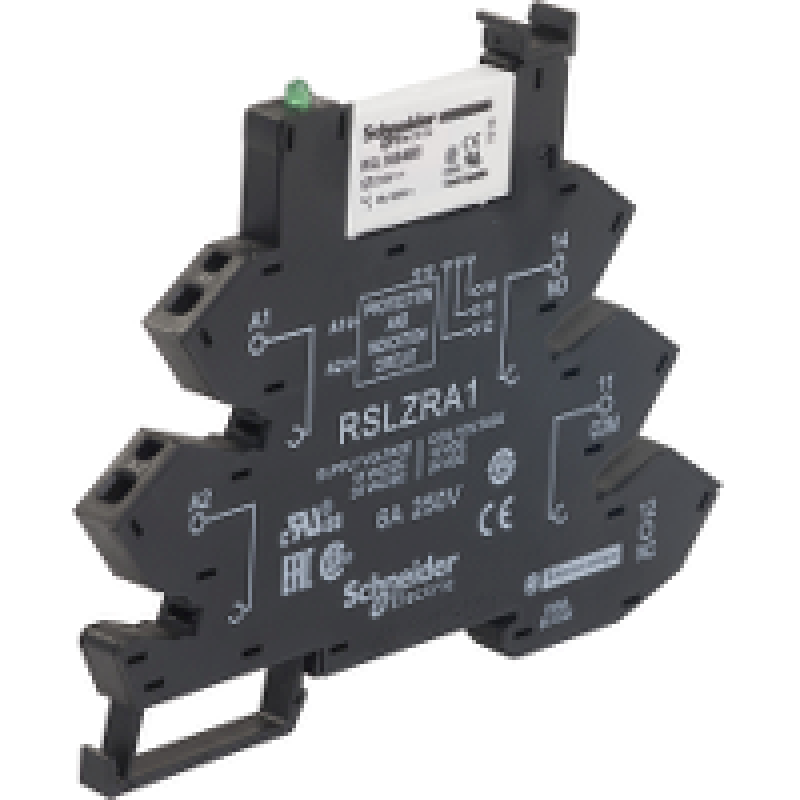

Harmony Elektromekanik Röleler |
| seri adı |
Arayüz rölesi |
| Ürün Ya da Bileşen Tipi |
Soketli hazır montajlı takılabilir röle |
| Ürün Grubu |
RSL |
| Kontak Tipi ve Düzenleme |
1 K/A |
| Kontak İşlemi |
Standart |
| kontrol devresi gerilimi |
230 V AC/DC |
| [Ithe] klasik muhafazalı termik akım |
6 A -de -40…55 °C |
| durum LED'i |
Ile |
| pim biçimi |
Düz (PCB tipi) |
Tamamlayıcı
| Sabitleme Modu |
Plastik sıkıştırma yayı |
| ortalama direnç |
20500 Ohm ag: DC -de 23 °C +/- 10 % |
| [Ui] nominal yalıtım voltajı |
250 V 'e uygunIEC
277 V 'e uyguncUL |
| [Uimp] nominal darbe dayanım voltajı |
6 kV 'e uygunIEC |
| kontak malzemesi |
Gümüş alaşım (AgSnO2) |
| [Ie] nominal çalışma akımı |
6 A 1 K/A (AC-1/DC-1) 'e uygunIEC/UL |
| minimum anahtarlama akımı |
100 mA |
| maksimum anahtarlama gerilimi |
277 V |
| minimum anahtarlama gerilimi |
12 V |
| maksimum anahtarlama kapasitesi |
1500 VA
150 W |
| minimum anahtarlama kapasitesi |
120 mW |
| çalışma hızı |
<= 72000 döngü/saat yüksüz
<= 360 döngü/saat düşük yük |
| Mekanik dayanıklılık |
10000000 cycles |
| elektrik dayanıklılığı |
60000 çevrim için dirençli yük, 6 A -de 250 V, AC-1 |
| çalışma süresi |
5 ms sıfırlama
12 ms |
| sıfırlama süresi |
20 ms |
| İşaretleme |
CE |
| koruma kategorisi |
RT III |
| test seviyeleri |
Seviye A group mounting |
| Çalışma konumu |
Herhangi bir konum |
| yükseklik |
78,6 mm |
| genişlik |
6,2 mm |
| derinlik |
95 mm |
| terminallerin açıklaması ISO n°1 |
(11-12-14)OC
(A1-A2)CO |
| bölünemez miktar başına satış |
10 |
| Ürün Ağırlığı |
0,029 kg |
| yük akımı |
6 A -de 250 V AC 0,5 mm montaj mesafesi |
| W cinsinden ortalama tüketim |
0,17 W, DC |
| düşme gerilimi eşiği |
>= 0,05 Uc |
| kontak terminali düzenlemesi |
Ayrı |
| bağlantılar - terminaller |
Vida konnektörleri, 1 x 0,2...1 x 2,5 mm² (AWG 24...AWG 14) esnek Kablo uçlu
Vida konnektörleri, 1 x 0,2...1 x 2,5 mm² (AWG 24...AWG 14) katı kablo uçsuz |
| sıkma torku |
< 0,5 N.m için M2.5 vida(lar) |
| güvenlik güvenilirlik verisi |
B10d = 60000 |
| Kontrol tipi |
Buton olmadan |
| Montaj Desteği |
35 mm simetrik DIN rayı |
| cihaz sunumu |
Açılı |
Ortam
| giriş gerilimi |
230 V AC/DC (giris gerilimi limiti: 184...264,5 V) |
| dielektrik gücü |
1000 V AC kontaklar arasında
4000 V AC bobin ve kontak arasında |
| Standartlar |
IEC 61810-1
UL 508
CSA C22.2 No 14 |
| Ürün Sertifikaları |
GOST
CSA
UL |
| Depolama Ortam Koşulları |
-40…85 °C |
| titreşim direnci |
10 gn, genlik = +/- 1 mm[Alan](f =[Alan]10…150 Hz)çalışmayan 10 döngü 'e uygunIEC 60068-2-6
5 gn, genlik = +/- 1 mm[Alan](f =[Alan]10…150 Hz)çalışan 10 döngü 'e uygunIEC 60068-2-6 |
| IP koruma derecesi |
IP40 conforming to IEC 60529 |
| darbe dayanımı |
10 gn (süre = 11 ms) için çalışma sırasında 'e uygunIEC 60068-2-27
5 gn (süre = 11 ms) için çalışmıyor 'e uygunIEC 60068-2-27 |
| çalışma için ortam hava sıcaklığı |
-40…70 °C |
Paketleme üniteleri
| Unit Type of Package 1 |
PCE |
| Number of Units in Package 1 |
1 |
| Package 1 Height |
0,7 cm |
| Package 1 Width |
9,6 cm |
| Package 1 Length |
7,9 cm |
| Package 1 Weight |
28,0 g |
| Unit Type of Package 2 |
BB1 |
| Number of Units in Package 2 |
10 |
| Package 2 Height |
7,0 cm |
| Package 2 Width |
10,3 cm |
| Package 2 Length |
8,5 cm |
| Package 2 Weight |
311,0 g |
| Unit Type of Package 3 |
S03 |
| Number of Units in Package 3 |
300 |
| Package 3 Height |
30,0 cm |
| Package 3 Width |
30,0 cm |
| Package 3 Length |
40,0 cm |
| Package 3 Weight |
9,822 kg |
Sözleşme garantisi
| Garanti |
18 місяців |
