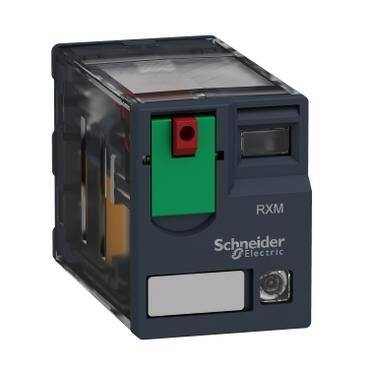

Gelince Sizi Arayalım| Ürün serisi | Harmony Electromechanical Relays |
|---|---|
| seri adı | Miniature |
| Ürün ya da bileşen tipi | Takılabilir röle |
| Ürün grubu | RXM |
| kontak tipi ve düzenleme | 4 K/A |
| kontrol devresi gerilimi | 230 V AC 50/60 Hz |
| durum LED'i | Ile |
| Kontrol tipi | Kilitlenebilir test butonu |
| kullanım katsayısı | 20 % |
| pim biçimi | Düz |
|---|---|
| [Ui] nominal yalıtım voltajı | 250 V 'e uygunIEC 300 V 'e uygunCSA 300 V 'e uygunUL |
| [Uimp] nominal darbe dayanım voltajı | 2,5 kV süresince 1,2/50 µs |
| kontak malzemesi | AgNi |
| [Ie] nominal çalışma akımı | 3 A -de 28 V (DC) NK 'e uygunIEC 3 A -de 250 V (AC) NK 'e uygunIEC 6 A -de 28 V (DC) NA 'e uygunIEC 6 A -de 250 V (AC) NA 'e uygunIEC 6 A -de 277 V (AC) 'e uygunUL 8 A -de 30 V (DC) 'e uygunUL |
| sürekli çıkış akımı | 5 A |
| maksimum anahtarlama gerilimi | 250 V 'e uygunIEC |
| resistive rated load | 6 A -de 250 V AC 6 A -de 28 V DC |
| maksimum anahtarlama kapasitesi | 1500 VA/168 W |
| minimum anahtarlama kapasitesi | 170 mW -de 10 mA, 17 V |
| çalışma hızı | <= 1200 döngü/saat düşük yük <= 18000 döngü/saat yüksüz |
| Mekanik dayanıklılık | 10000000 cycles |
| elektrik dayanıklılığı | 100000 cycles için dirençli yük |
| average coil consumption in VA | 1,2 -de 60 Hz |
| ortalama tüketim | 1,2 VA -de 60 Hz |
| düşme gerilimi eşiği | >= 0,15 Uc |
| operate time | 20 ms |
| release time | 20 ms |
| average coil resistance | 15000 Ohm -de 20 °C +/- 15 % |
| nominal çalışma gerilimi limitleri | 184...253 V AC |
| güvenlik güvenilirlik verisi | B10d = 100000 |
| koruma kategorisi | RT I |
| test seviyeleri | Seviye A |
| Çalışma konumu | Herhangi bir konum |
| CAD genel yüksekliği | 82,8 mm |
| CAD genel derinliği | 80,35 mm |
| Ürün ağırlığı | 0,037 kg |
| cihaz sunumu | Açılı |
| dielektrik gücü | 1300 V AC kontaklar arasındaile mikro bağlantı kesme yalıtım 2000 V AC bobin ve kontak arasındaile temel yalıtım yalıtım 2000 V AC kutuplar arasındaile temel yalıtım yalıtım |
|---|---|
| Ürün sertifikaları | CE CSA GOST UL Lloyd's |
| Standartlar | CSA C22.2 No 14 EN/IEC 61810-1 UL 508 |
| Depolama ortam koşulları | -40…85 °C |
| çalışma için ortam hava sıcaklığı | -40…55 °C |
| titreşim direnci | 3 gn, genlik = +/- 1 mm[Alan](f =[Alan]10…150 Hz)çalışan 5 döngü 5 gn, genlik = +/- 1 mm[Alan](f =[Alan]10…150 Hz)çalışmayan 5 döngü |
| IP koruma derecesi | IP40 'e uygunEN/IEC 60529 |
| darbe dayanımı | 10 gn için çalışma sırasında 30 gn için çalışmıyor |
| kirletme derecesi | 2 |
| Birim paket türü 1 | PCE |
|---|---|
| Paketteki birim sayısı | 1 |
| Paket ağırlığı (Lbs) | 35,0 g |
| Paket 1 Yükseklik | 2,0 cm |
| Paket 1 genişliği | 2,8 cm |
| Paket 1 Uzunluk | 4,8 cm |
| Birim paket türü 2 | BB1 |
| Paketteki birim sayısı 2 | 10 |
| Paket 2 Ağırlığı | 392,0 g |
| Paket 2 Yükseklik | 3,0 cm |
| Paket 2 genişliği | 10,3 cm |
| Paket 2 Uzunluk | 12,5 cm |
| Birim paket türü 3 | S02 |
| Paketteki birim sayısı 3 | 240 |
| Paket 3 Ağırlığı | 9,942 kg |
| Paket 3 Yükseklik | 15,0 cm |
| Paket 3 genişliği | 30,0 cm |
| Paket 3 Uzunluk | 40,0 cm |
| Garanti | 18 months |
|---|
