| Ürün serisi | Altivar |
|---|---|

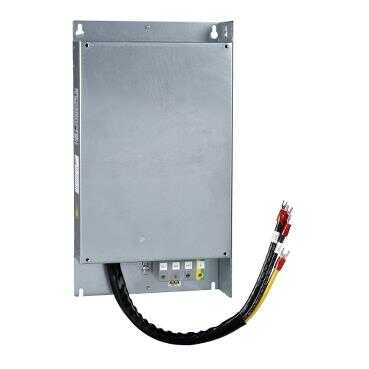

| Ürün ya da bileşen tipi | EMC giriş filtresi |
| seri uyumluluğu | Altivar 71 Altivar 61 |
| ürün uyumluluğu | ATV61H075M3 ATV61H075N4 ATV61HU15M3 ATV61HU15N4 ATV61HU22N4 ATV71H037M3 ATV71H075M3 ATV71H075N4 ATV71HU15M3 ATV71HU15N4 ATV71HU22N4 ATV71P075N4Z ATV71PU15N4Z ATV71PU22N4Z ATV71W075N4 ATV71WU15N4 ATV71WU22N4 |
| ürüne özel uygulama | Radyo parazit giriş filtresi |
| Nominal akım (Ir) | 12 A |
| termal kayıplar | 10 W için 200...240 V AC ATV61/ATV71 değişken hızlı sürücüler 5 W için 380...480 V AC ATV61/ATV71 değişken hızlı sürücüler |
| fazların ağ sayısı | Trifaze |
| elektrikli bağlantı | Terminal 4 mm² AWG 10 |
|---|---|
| sıkma torku | 0,6 N.m |
| maximum earth leakage current | 7 mA -de 400 V 50 Hz |
| power supply voltage | 380…500 V 200…240 V |
| Ürün ağırlığı | 2,2 kg |
| IP koruma derecesi | IP20 IP41 (üst parça) |
|---|---|
| bağıl nem | 0…93 % 'e uygunIEC 68-2-3 |
| çalışma için ortam hava sıcaklığı | -10…50 °C |
| Depolama ortam koşulları | -40…65 °C |
| çalışma yüksekliği | 1000...3000 m 100 m başına % 1 akım düşüşüyle |
| titreşim direnci | 1 gn (f= 13…150 Hz) 'e uygunIEC 60068-2-6 1,5 mm tepeden tepeye (f= 3…13 Hz) 'e uygunIEC 60068-2-6 |
| darbe dayanımı | 15 gn için 11 ms 'e uygunEN/IEC 60068-2-27 |
| standartlar | EN 133200 EN/IEC 61800-3 |
| Garanti | 18 months |
|---|
